2. Instalación
Nota: La distancia máxima de
alambrado de un SLC:
Estilo 4 10,000 pies. (12 AWG)
Estilo 6, 7 10,000 pies.
(12 AWG) de par trenzado total.
Nota: Refiérase a los dibujos de
instalación proporcionados con
cada dispositivo del lazo para la
información de la especificación
y los parámetros.
32
www.PDF-Zoo.com
www.PDF-Zoo.com
Dispositivos del SLC
La comunicación con un dispositivo inteligente, direccionable de iniciación, monitoreo,
y control toma lugar a través del Circuito de Señalización de Línea (SLC). Se puede
alambrar un SLC para llenar los requisitos de los circuitos en Estilo 4, Estilo 6, o
Estilo 7 de la NFPA. La Tabla 9 contiene las descripciones de los dispositivos
conectados a un SLC:
Tipo de Dispositivo
Función del SLC
Módulos de
Permite a una zona de detectores y módulos ser aislados eléctricamente
Aislación (ISO-X)
del resto del lazo, cual permite a los componentes críticos del lazo
funcionar si un circuito falla. Los módulos ISO-X son requeridos para
los circuitos en Estilo 7 de la NFPA.
Módulos de
Permite al panel de control observar a los circuitos de los dispositivos
Monitoreo
convencionales iniciadores de alarma, como las estaciones manuales,
Direccionables
los detectores, el flujo de agua y los dispositivos de supervisión. La
(Serie MMX)
BGX-101L (un tipo de módulo de monitoreo) proporciona la
anunciación de punto de las estaciones pulsadoras manuales.
Módulos de Control
Permite al panel de control activar selectivamente a los Circuitos del
(serie CMX)
Aparato de Notificación (NACs) o a los relevadores de Formato-C.
Detectores
Permite al panel de control comunicarse con los detectores inteligentes
Inteligentes
de ionización, fotoeléctricos, y térmicos en el SLC.
Capacidad del Panel de Control
La capacidad del AFP-200 incluye hasta 99 detectores inteligentes y una combinación
adicional de hasta 99 estaciones pulsadoras direccionables, módulos CMX, y módulos
MMX. Además, el panel de control también soporta cuatro Circuitos del Aparato de
Notificación y hasta 99 relevadores programables.

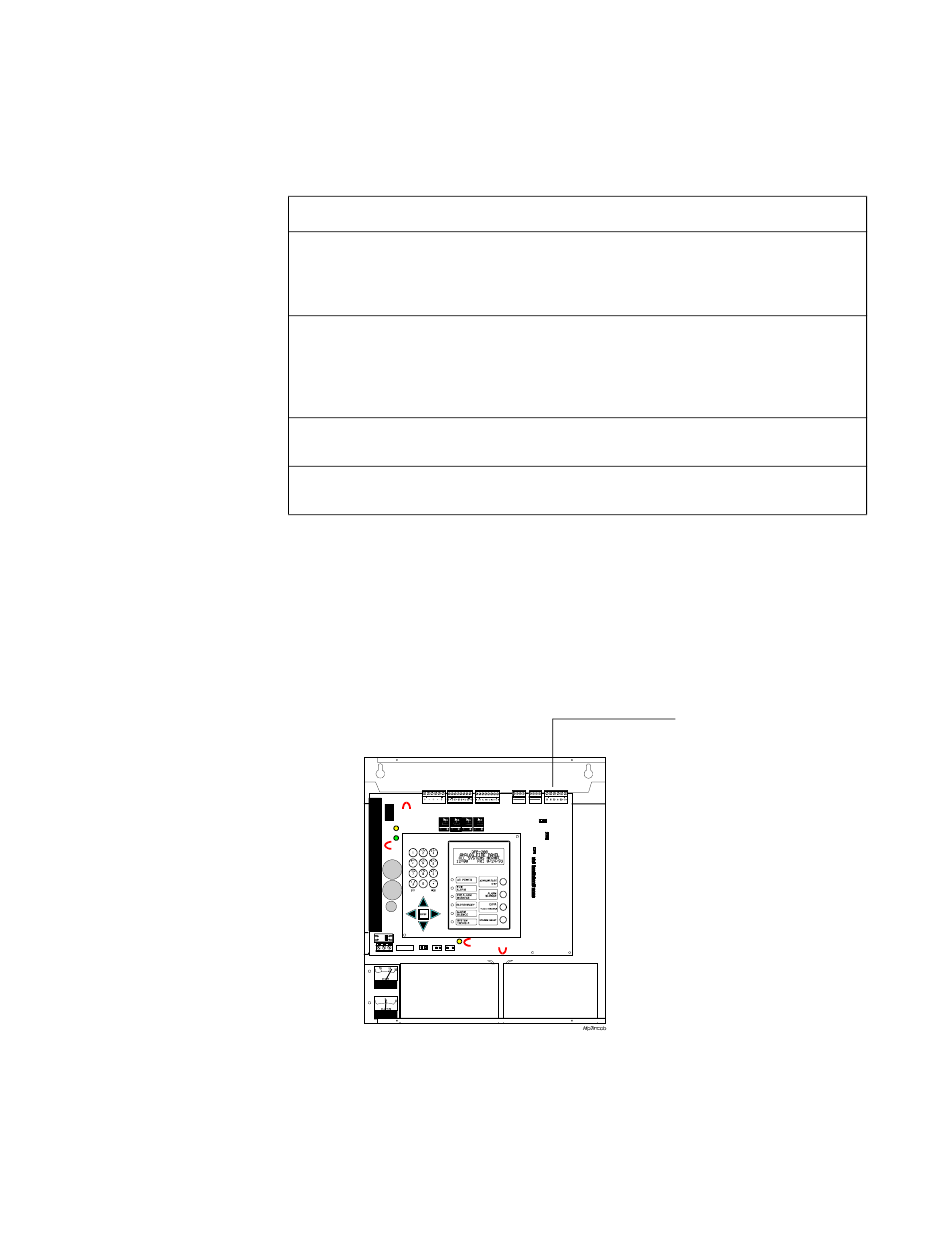

Figura 18 Capacidad del AFP-200
PRELIMINARY
Alambrando un Circuito de Señalización de Línea (SLC)
Tabla 9 Dispositivos del SLC
AFP-200 Instruction PN 15511:G 07/22/98
SLC – Hasta 198 dispositivos
inteligentes/direccionables
