2. Instalación
38
www.PDF-Zoo.com www.PDF-Zoo.com

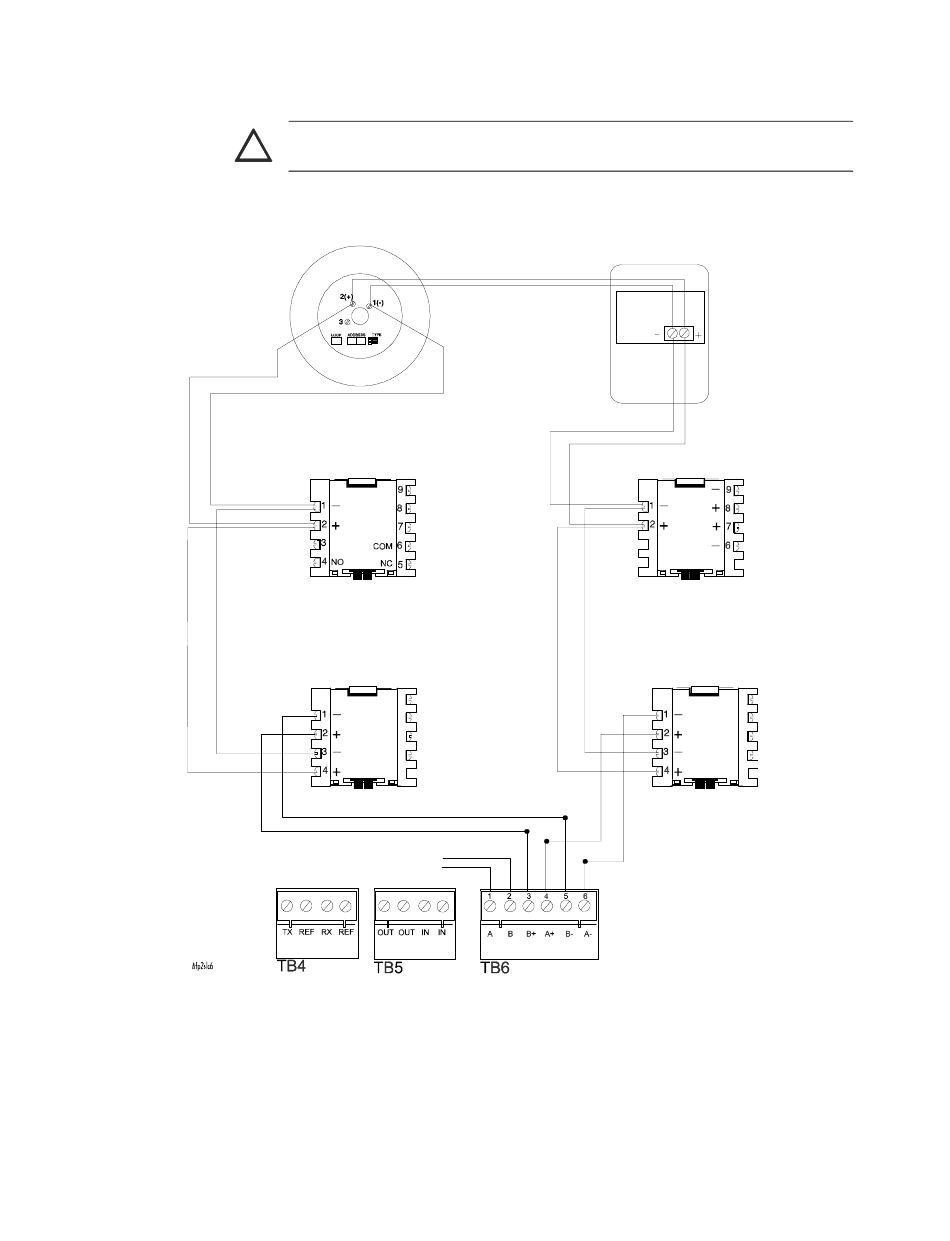

La Figura 27 muestra el alambrado típico para un SLC de cuatro-hilos supervisado y de
energía limitada que llena los requisitos del Estilo 6 de la NFPA 72-1993.
Precaución: Termine el alambre de drenaje del blindado de acuerdo a las
! !
instrucciones en la"Terminación del Blindado del SLC en la página 34".
Nota: Note: Los dispositivos del ISO-X no son requeridos para llenar el Estilo 4 de la NFPA. Se
puede instalar un máximo de 25 dispositivos, detectores, y módulos entre el módulo aislador, o la
base de instalación del detector aislador.
Base del BX-501
Utilícela con los detectores inteligentes
de la serie SDX, CPX, y FDX
CMX
ISO-X
no conexión
Figura 27 Circuito Típico del SLC de Cuatro-Hilos (Estilo 6)
PRELIMINARY
Alambrando un Circuito de Señalización de Línea (SLC)
BGX-101L
Conecte la Salida del SLC al TB 6-3 (+) y al TB 6-5 (–).
Conecte el Regreso del SLC al TB 6-4 (+) y al 6-6 (–).
AFP-200 Instruction PN 15511:G 07/22/98
MMX
ISO-X
