Alambrando un Circuito de Señalización de Línea (SLC)
Alambrando un IDC en
Estilo D de la NFPA con
los Módulos MMX-1
Nota: Refiérase al Documento de
Compatibilidad de Dispositivos
para los relevadores de supervisión
y energía.
24 VCD (+) al TB1-5
24 VCD (–) al TB1-6
AFP-200 Instruction PN 15511:G 07/22/98
www.PDF-Zoo.com www.PDF-Zoo.com
La Figura 35 muestra el alambrado típico de un IDC (Clase A) Estilo D de la NFPA de
energía-limitada y supervisada utilizando los módulos MMX-1. La resistencia máxima
del IDC es 20 ohmios.
Hacia el próximo
dispositivo del SLC
Energía
restablecida,
filtrada, y de bajo
ruido de 24 VCD

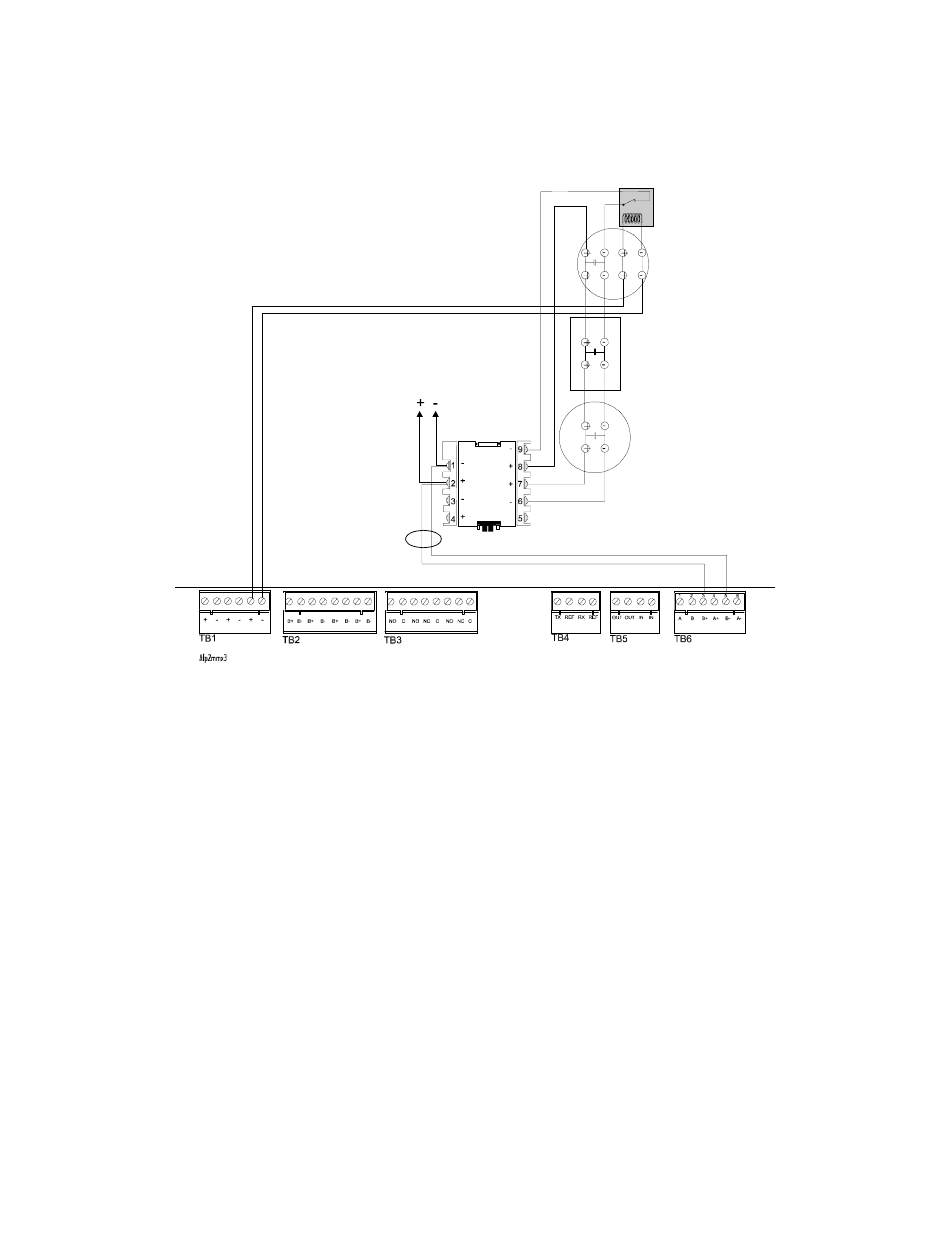

Figura 35 Alambrado Típico del IDC en Estilo D (Clase A) con los MMX-1s
PRELIMINARY
Relevador de supervisión de energía
reconocido por UL (mostrado energizado)
Estación pulsadora
Manual
Detector de calor
Salida del SLC
MMX-1
CPU
2. Instalación
Detector de humo
de cuatro-hilos de
24 VCD
SLC (+) al TB6-3
SLC (–) al TB6-5
45
