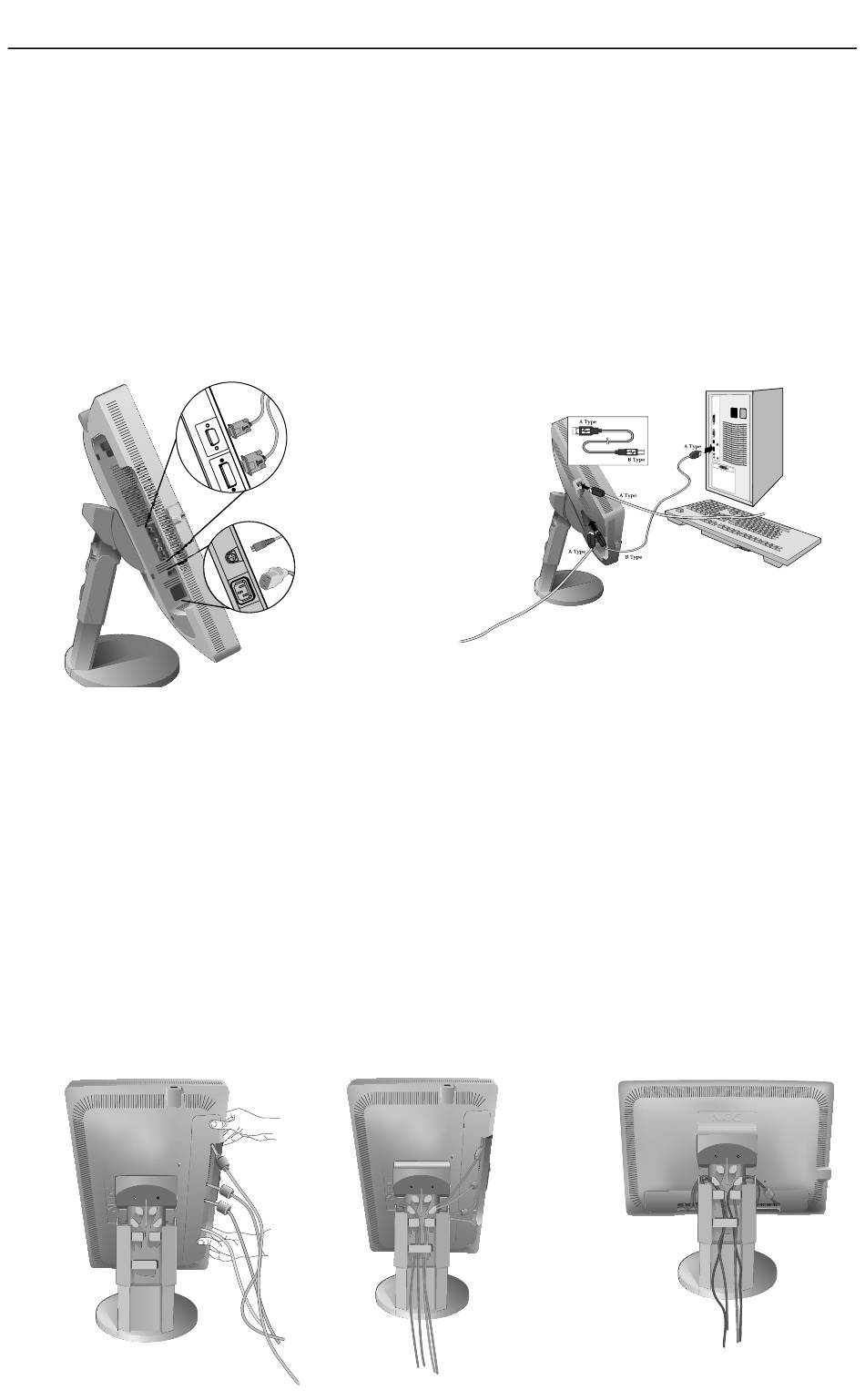

7. Conecte todos los cables a los conectores apropiados (Figura 8).
Con el cable USB, enchufe el conector tipo B en el puerto de
envío USB que se encuentra a la derecha del monitor y el
conector tipo A al puerto de recepción de la computadora. Si
puede utilizar el cable del dispositivo USB, utilice uno de los
puertos de recepción en el lateral del monitor. (Figura 9). El cable
del USB se utiliza con los modelos de WNX solamente.
Figura 8
(Representado: LCD2470WNX)
* Accesorio de producto opcional de NEC.
No use este conector a menos que se le indique.
8. Sujete la cubierta como se muestra (Figura 10).
9. Coloque los cables que se suministran en los ganchos específi cos
según se indica, asegurándose de que los cables estén
completamente apoyados sobre el soporte (Figura 11).
10. Gire la pantalla nuevamente a la posición original. Se puede
ajustar la inclinación y la altura del monitor según lo prefi era el
usuario (Figura 12).
Figura 10
(Representado: LCD2470WNX)
Instalación de la pantalla
VGA
DVI-D
SALIDA CC*
(LCD2470WNX
modelo solamente)
ENTRADA CC
(Representado: LCD2470WNX)
(Representado: LCD2470WNX)
Figura 11
57
- continuación
Figura 9
Figura 12
(Representado: LCD2470WNX)
