ELENCO PEZZI (INCLUSI):
IMPORTANTE: per guardare un video illustrativo passo passo sul disimballaggio
e l'assemblaggio della Cadillac Contrology, visitare le pagine relative
all'assistenza Contrology all'indirizzo Contrology.pilates.com/support
DESCRIZIONE
Telaio base
Anelli di cotone (coppia)
Cinghie di lana (coppia)
Barra roll down
Fascia addominale
Cinghia per i piedi
Molla per le braccia leggera **
Molla per le gambe leggera **
Molla per barra roll down
Molla per barra push-through
Molla per barra a trapezio
Catena di sicurezza - lunga
Catena di sicurezza - corta
Barra a trapezio con cinghia
Maniche della barra a trapezio
Barra in legno push-through
Tavola Kuna, grande
Gruppo maniglie in pelle (coppia)
Baldacchino con struttura tubolare
orizzontale
Gruppo con sistema di scorrimento
e angoli
Struttura tubolare verticale
all'estremità della testa
Struttura tubolare verticale
all'estremità dei piedi
Viti 1/4"-20 x 5/8" Lunghe
Golfare, 1/4-20 x 2"
Rondelle di chiusura, #12
Chiave a brugola Allen 3/16"
Chiave a brugola Alen 5/32"
Cuscinetti piatti in schiuma
per i piedi
Tube pour sangle de pied
**Questi componenti possono essere sostituiti con molle pesanti.
Per le braccia: 16937 Per le gambe: 16908
MONTAGGIO BALDACCHINO A TRAPEZIO
1. Questo telaio è particolarmente pesante. Si consiglia la
presenza di almeno due (2) persone per sollevare e spostare il
telaio base.
2. Rimuovere il telaio base dalla scatola e collocarlo nel luogo
desiderato. Successivamente, rimuovere tutti i componenti dalla
scatola del baldacchino e abbinarli all'elenco dei pezzi, accertandosi
di avere a disposizione tutti i componenti, prima di iniziare.
3. Trovare i golfari e le rondelle di chiusura forniti e installarli sui
piedi come mostrato, ciascuno su ogni estremità. Stringere
saldamente i golfari, avvitandoli in senso orario. Una volta che
54
NUMERO PEZZO QT.À
n/d 1
16992 1
16993 1
1
17110
16996 1
16994 1
2
17109
17094 2
16910 2
16912 3
2
16911
17035 2
17051 1
17003 1
n/d 4
17098 1
16989 1
17115 1
n/d 1
16965 2
16966 2
15223 8
13657 2
10522 2
1
13777
13778 1
17195 4
17482 2

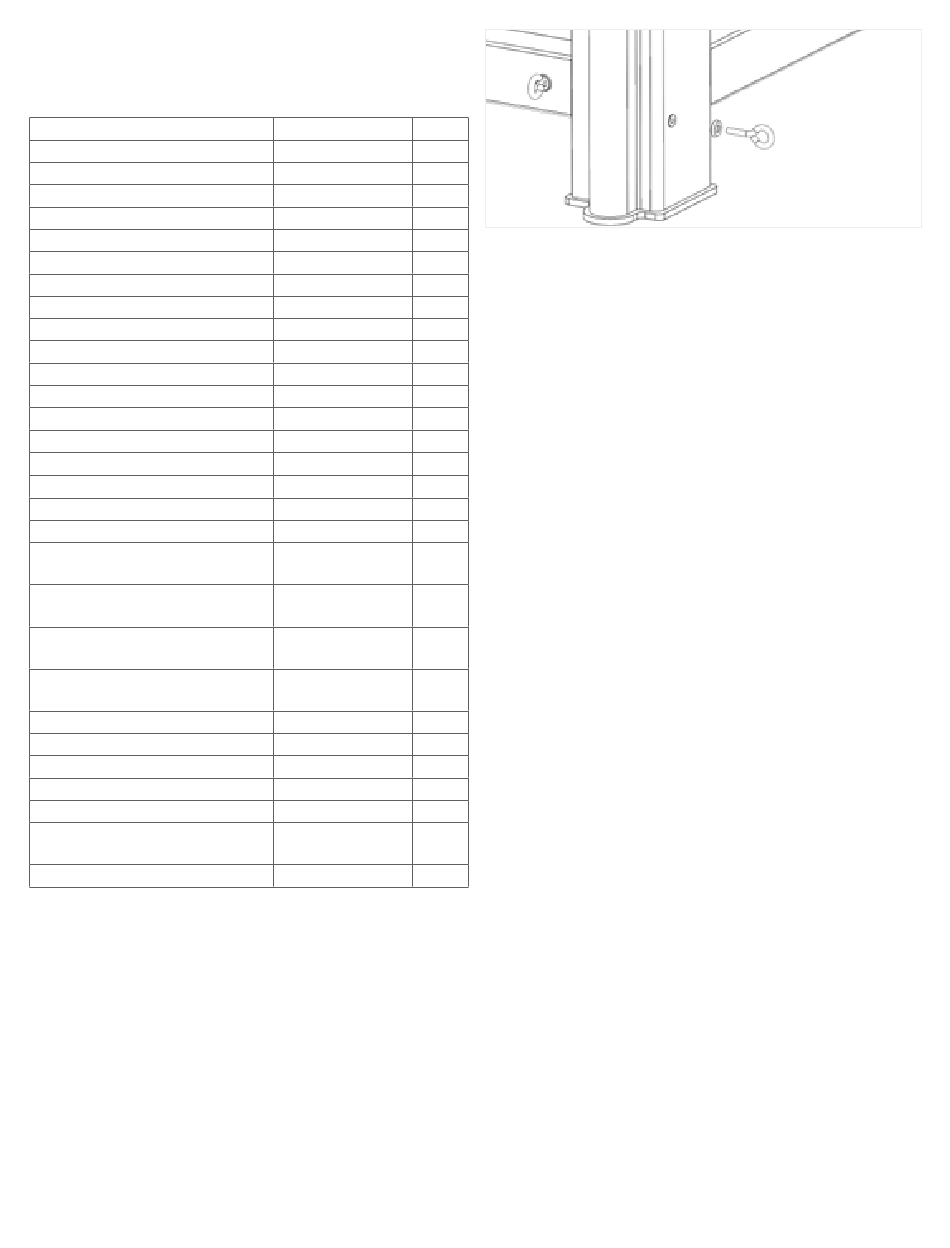

Figura 2: golfari e rondelle di chiusura
i bulloni iniziano ad essere stretti, continuare a farli girare e a
orientarli in modo tale che stiano in verticale. Consultare fig. 2
4. Rimuovere le due strutture tubolari verticali per ll'estremità della
testa dalla scatola insieme al sistema della barra push through
(PTB). Durante l'estrazione di questo set tubolare assemblato,
prestare attenzione alla PTB, poiché potrebbe oscillare. Da un lato
delle strutture tubolari verticali, sulla metà inferiore, ci saranno
due viti installate nei fori filettati. Rimuovere queste viti, in quanto
tali fori andranno allineati con quelli presenti sui piedi. Posizionare
le strutture tubolari nelle aperture presenti nelle estrusioni dei
piedi del telaio davanti ai piedi su cui sono stati appena installati i
golfari. Consultare fig. 1
5. Inserire le strutture tubolari nei piedi fino in fondo. Una volta
installate, i fori presenti sulle strutture tubolari si allineeranno
con quelli presenti sui piedi. Se necessario, sollevare
leggermente le strutture tubolari per favorire l'allineamento.
Utilizzare la chiave a brugola Allen 5/32" in dotazione e le viti
1/4 -20 x 5/8" per fissare le strutture tubolari in posizione.
6. Installare le strutture tubolari verticali dell'estremità dei piedi
all'interno delle aperture presenti negli altri due piedi del
telaio. Accertarsi che i golfari superiori siano rivolti dalla parte
opposta rispetto all'imbottitura del lettino. Stringere usando la
brugola Allen 5/32" e le 1/4"-20 x 5/8" viti. Consultare fig. 1.
7. Adesso, collocare il baldacchino sopra le strutture tubolari
verticali. Durante questa fase, sarà necessario l'aiuto di un'altra
persona. L'estremità del telaio del baldacchino con i tre (3)
golfari deve essere collocata al di sopra della barra push-
through. Accertarsi che tutti e quatto i giunti ad angolo siano
ben fissati al di sopra delle strutture tubolari. Consultare fig. 1.
8. Utilizzando la chiave a brugola Allen da 3/16", stringere le viti
collocate su tutti e quattro i giunti ad angolo e nelle flange
intorno al telaio. Dopo averle fissate, testare il movimento
del sistema di scorrimento della barra a trapezio. Per farlo,
assicurarsi che le manopole presenti sulla parte esterna siano
allentate e spingere il gruppo della barra in senso orizzontale.
Questo sistema dovrebbe muoversi facilmente e non incastrarsi,
laddove venga applicata pressione in maniera uniforme. Far
correre il gruppo della barra a trapezio per l'intera lunghezza
del baldacchino. Qualora, spostando la posizione, il sistema di
scorrimento si blocchi, basterà semplicemente allentare le viti
installate che sostengono le strutture tubolari orizzontali, ruotare
queste ultime quanto necessario, finché il sistema di scorrimento
non si muoverà liberamente. Una volta completata l'operazione,
assicurarsi di fissare nuovamente le viti.
