Formas de onda matemáticas
•
Medición FFT
FFT se utiliza para calcular la transformación rápida de Fourier utilizando canales
de entrada analógicos o una operación aritmética g(t). FFT toma el registro de
tiempo digitalizado de la fuente especificada y lo transforma en dominio de
frecuencia. Cuando se selecciona la función FFT, el espectro FFT se dibuja en la
pantalla del osciloscopio como magnitud en dBV frente a frecuencia. La lectura
del eje horizontal cambia de tiempo a frecuencia (Hertz) y la lectura vertical
cambia de voltios a dB.
Utilice la función FFT para encontrar problemas de interferencias, encontrar
problemas de distorsión en formas de onda analógicas provocados por
amplificación no lineal, o para ajustar filtros analógicos.
Para ver una forma de onda FFT:

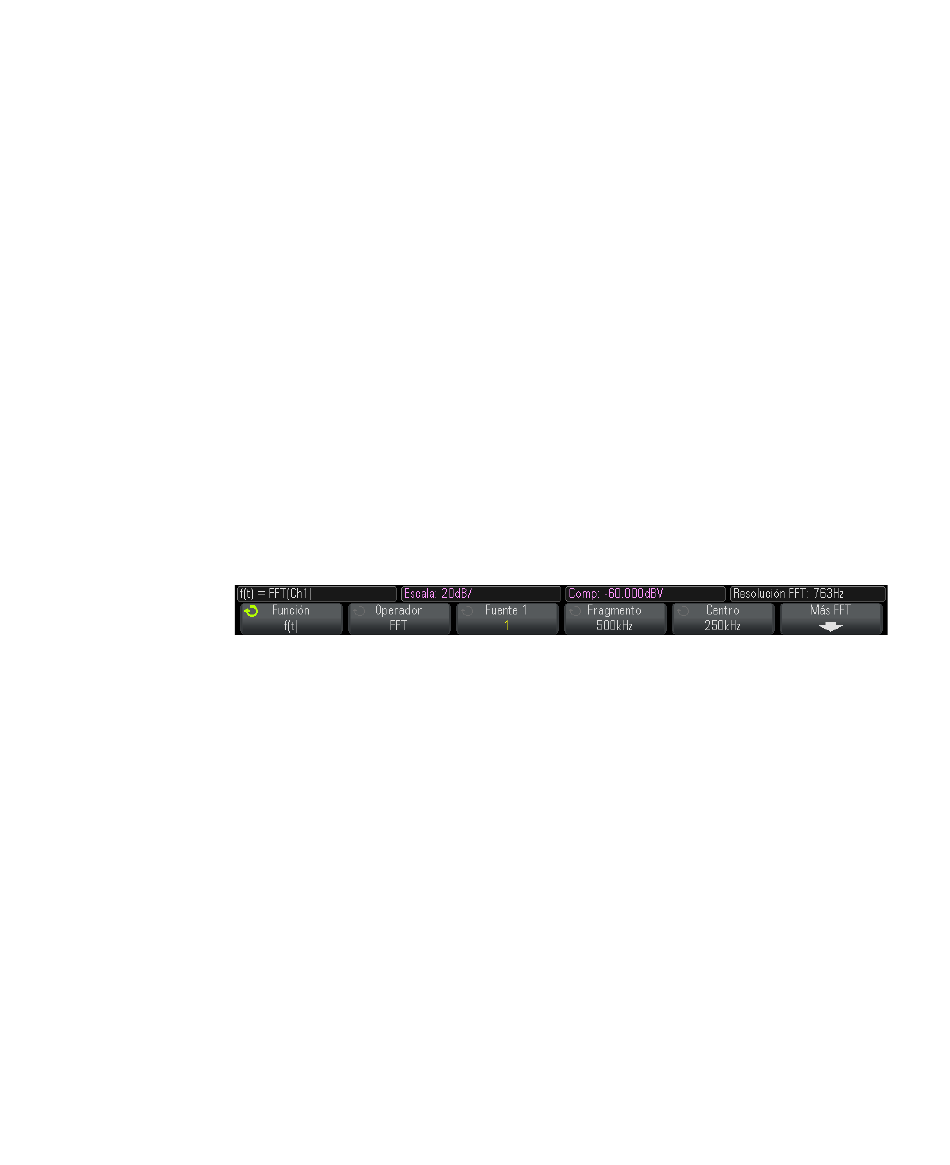

1 Presione la tecla [Math] Matemática, presione la tecla programable Función y
88
"Unidades de formas de onda matemáticas"
seleccione f(t), presione la tecla programable Operador y seleccione FFT.
•
Fuente 1 — Seleccione la fuente para la FFT. (consulte
función de transformación o aplicar filtros en una operación aritmética"
la página 79 para obtener información sobre el uso de g(t) como fuente).
•
Fragmento Establece el ancho general del espectro FFT que se ve en la
pantalla (de izquierda a derecha). Divida el fragmento por 10 para calcular el
número de Hertz por división. Es posible establecer el fragmento por encima
de la frecuencia máxima disponible, en cuyo caso, el espectro mostrado no
ocupará la pantalla entera. Presione la tecla programable Fragmento y gire la
perilla Entrada para fijar el fragmento de frecuencia deseado de la pantalla.
•
Centro Fija la frecuencia del espectro FFT que se representa en la línea
vertical central de la retícula de la pantalla. Es posible establecer el centro
en valores inferiores a la mitad del fragmento o superiores a la frecuencia
máxima disponible, en cuyo caso, el espectro mostrado no ocupará la
pantalla entera. Presione la tecla programable Centro y gire la perilla Entrada
para fijar la frecuencia central deseada de la pantalla.
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
en la página 80
