Mediciones

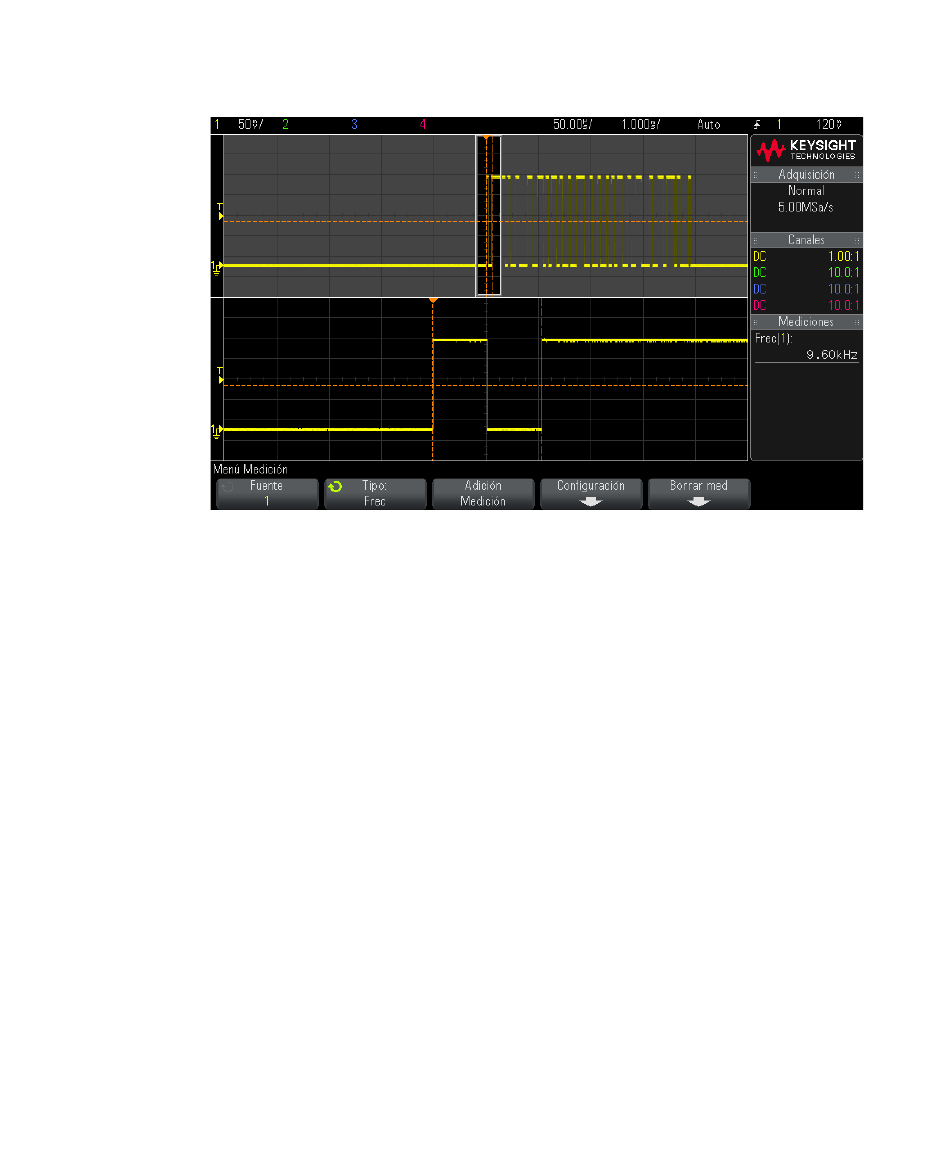

Imagen 47 Aislamiento de un evento para la medición Frecuencia
Contador
Los osciloscopios InfiniiVision 3000 serie X poseen un contador de frecuencia de
hardware integrado que cuenta la cantidad de ciclos en un período (conocido
como tiempo de control) para medir la frecuencia de una señal.
El tiempo de control para la medición Contador se ajusta automáticamente en
100 ms o en el doble de la ventana de tiempo actual; se elige el valor que sea
mayor, con 1 segundo como máximo.
El Contador puede medir frecuencias de hasta el ancho de banda del osciloscopio.
La mínima frecuencia admitida es 1/(2 X tiempo de control).
El contador de hardware usa la salida del comparador de disparos. Por ende, hay
que configurar bien el nivel de disparo del canal contado (o el umbral para los
canales digitales). El cursor Y muestra el nivel de umbral que se utiliza en la
medición.
Se pueden seleccionar canales analógicos y digitales como fuente.
Sólo se puede mostrar una medición Contador por vez.
