Disparo I2S
Para configurar el osciloscopio para capturar señales I
para señales I2S"
Después de configurar el osciloscopio para capturar señales I
en un valor de datos.
1 Presione [Trigger] Disparo.

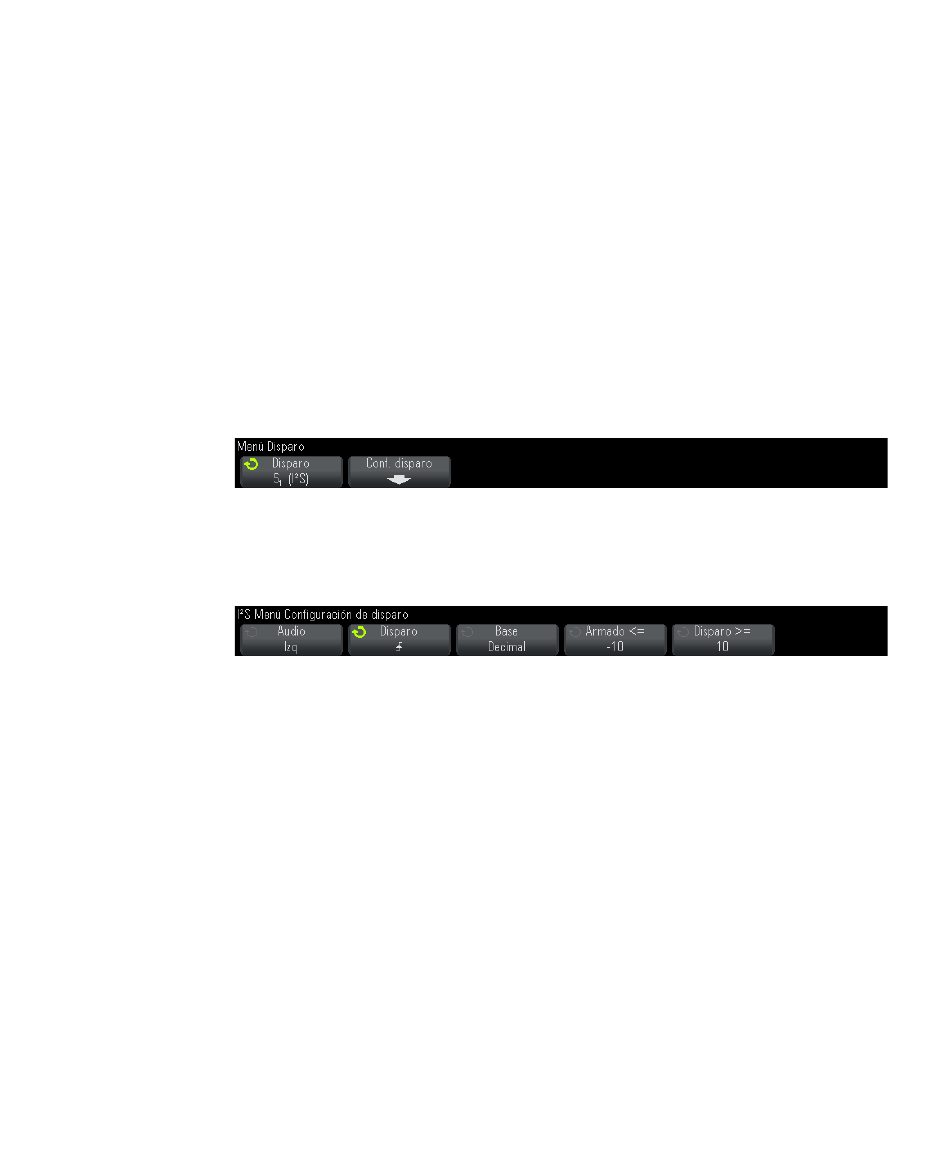

2 En el menú Disparo, presione la tecla programable Disparo y gire la perilla
3 Presione la tecla programable Conf. d isparo para abrir el menú Configuración de
4 Presione la tecla programable Aud io y gire la perilla Entrada para seleccionar
5 Presione la tecla programable Disparo y elija un calificador:
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
en la página 411.
Entrada para seleccionar la ranura en serie (Serie 1 o Serie 2) donde se
decodifican las señales I2S.
2
disparo I
S.
disparar eventos del canal: Izq eventos del canal, Der o eventos que suceden en
Cualquier canal.
•
Igual : dispara la palabra de datos del canal de audio especificado cuando
equivale a la palabra especificada.
•
No igual : dispara cualquier palabra distinta a la palabra especificada.
•
Menor que : dispara cuando la palabra de datos del canal es inferior al valor
especificado.
•
Mayor que : dispara cuando la palabra de datos del canal es superior al valor
especificado.
•
En rango : ingresa los valores superior e inferior para especificar el rango en el
que se disparará.
Disparo y decodificación en serie I2S
2
S, consulte
2
S, puede disparar
26
"Configuración
415
