17
Generador de formas de onda
3 Presione la tecla programable Frec FM y gire el botón de entrada para
4 Presione la tecla programable Desv FM y gire el botón de entrada para

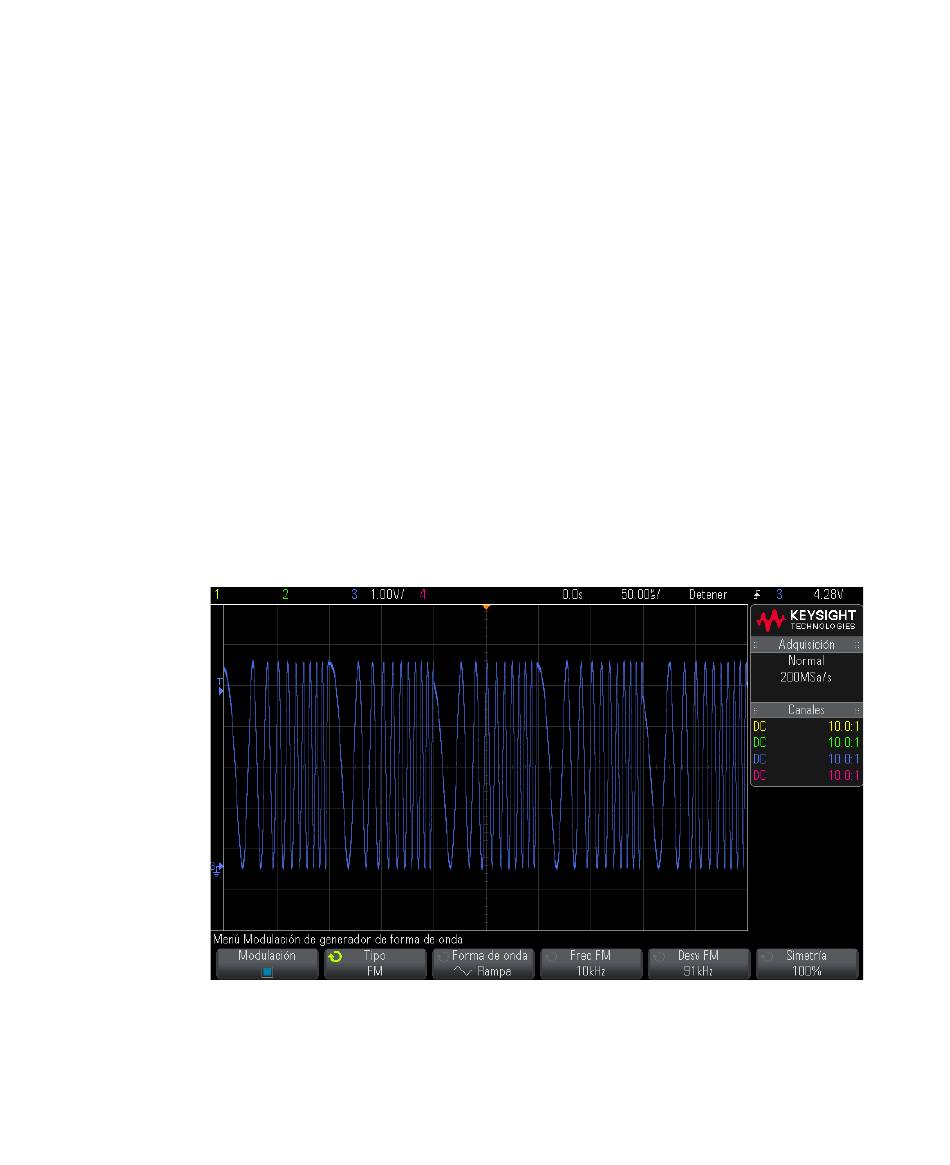

En la siguiente pantalla se muestra una modulación FM de una señal de operador
de onda de seno de 100 kHz.
282
especificar la frecuencia de la señal de modulación.
especificar la desviación de frecuencia de la frecuencia de señal de operador
original.
Cuando la señal de modulación está en la amplitud máxima, la frecuencia de
salida es la frecuencia de la señal de operador más la desviación, y cuando la
señal de modulación está en la amplitud mínima, la frecuencia de salida es la
frecuencia de la señal de operador menos la desviación.
La desviación de frecuencia no puede ser mayor que la frecuencia de la señal
de operador original.
Además, la suma de la frecuencia de la señal de operador original y la
desviación de frecuencia no debe ser superior a la frecuencia máxima de la
función del generador de forma de onda seleccionada más 100 kHz.
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
