Si la configuración no produce un disparo estable, es posible que las señales I2C sean lo
N O TA
suficientemente lentas como para que el osciloscopio esté en Disparo automático. Presione la
tecla [Mode/Coupling] Modo/Acoplamiento y luego la tecla programable Modo para cambiar
el modo de disparo de Automático a Normal.
Puede usar la ventana Zoom horizontal para navegar con más facilidad por los
datos adquiridos.
Véase también

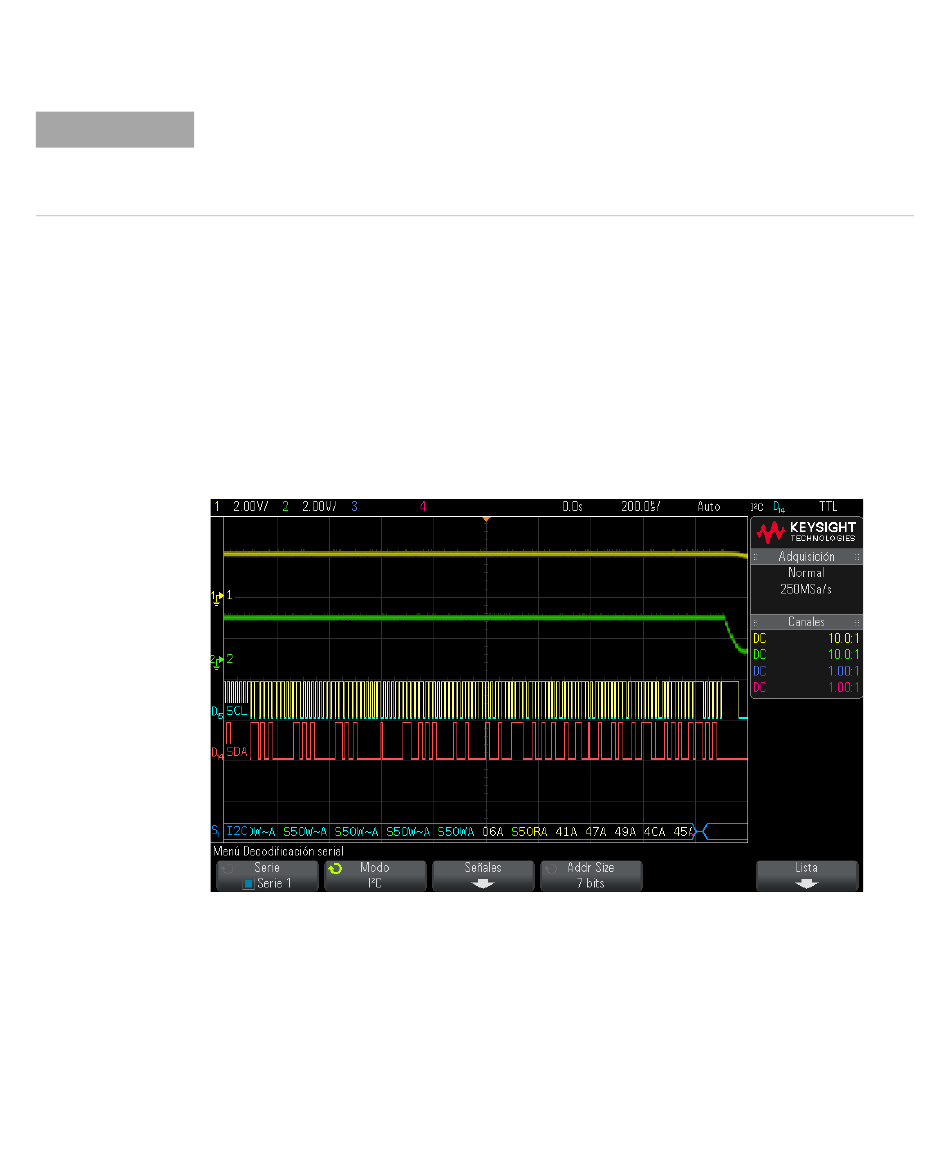

Interpretación de la decodificación I2C
• Las formas de onda en ángulo muestran un bus activo (dentro de un
• Las líneas azules de nivel intermedio muestran un bus inactivo.
• En los datos hexadecimales decodificados:
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
"Interpretación de la decodificación I2C"
"Interpretación de datos de la Lista I2C"
"Búsqueda de datos I2C en la Lista"
paquete/una trama).
Los valores de dirección aparecen al comienzo de una trama.
Las direcciones de escritura aparecen en celeste con el carácter "W".
Disparo y decodificación serial I2C/SPI
en la página 397
en la página 398
en la página 399
