Debido a que los errores FlexRay pueden ocurrir con poca frecuencia, puede ser útil
N O TA
configurar el osciloscopio para presionar la tecla [Mode/Coupling] Modo/Acople y luego la
tecla programable Modo para establecer el modo de disparo de Automático a Normal. Esto
evita que el osciloscopio dispare de manera automática a la espera de un error. Es posible que
necesite ajustar el retardo de disparo a ver a un error en particular cuando existen múltiples
errores.

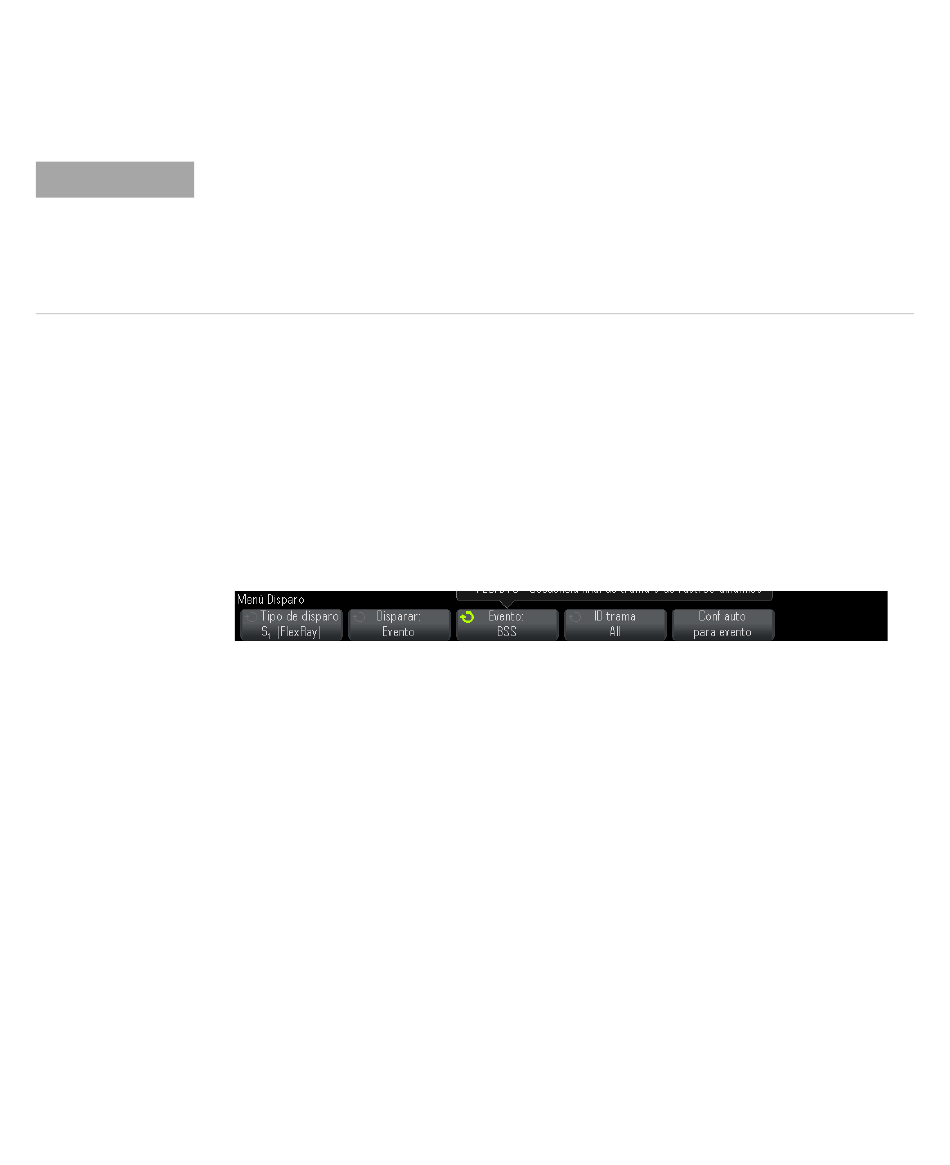

Disparo en eventos FlexRay
1 Presione [Trigger] Disparo.
2 En el menú Disparo, presione la tecla programable Disparo y gire la perilla
3 Presione la tecla programable Disparo y gire la perilla Entrada para seleccionar
4 Presione la tecla programable Evento ; a continuación, seleccione el tipo de
5 Presione Configuración automática para evento.
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
•
Error de CRC de trama : error de verificación de redundancia cíclica en la trama.
Entrada para seleccionar el bus en serie (Serie 1 o Serie 2) donde se
decodifican las señales FlexRay.
Evento.
evento:
•
Despertar
•
TSS : Secuencia de inicio de transmisión.
•
BSS : Secuencia de inicio de byte.
•
FES/DTS : Secuencia final de trama o de rastreo dinámico.
Esto configura automáticamente los parámetros del osciloscopio (como se
muestra en la pantalla) para el disparo de eventos seleccionados.
Disparo y decodificación en serie FlexRay
24
