Prueba de máscara
Creación de un fichero de máscara
La siguiente máscara emplea las ocho regiones. La parte más difícil de crear un
fichero de máscara es normalizar los valores X e Y de los valores tiempo y voltaje.
Este ejemplo presenta una manera sencilla de convertir voltaje y tiempo en
valores X e Y normalizados en el fichero de máscara.

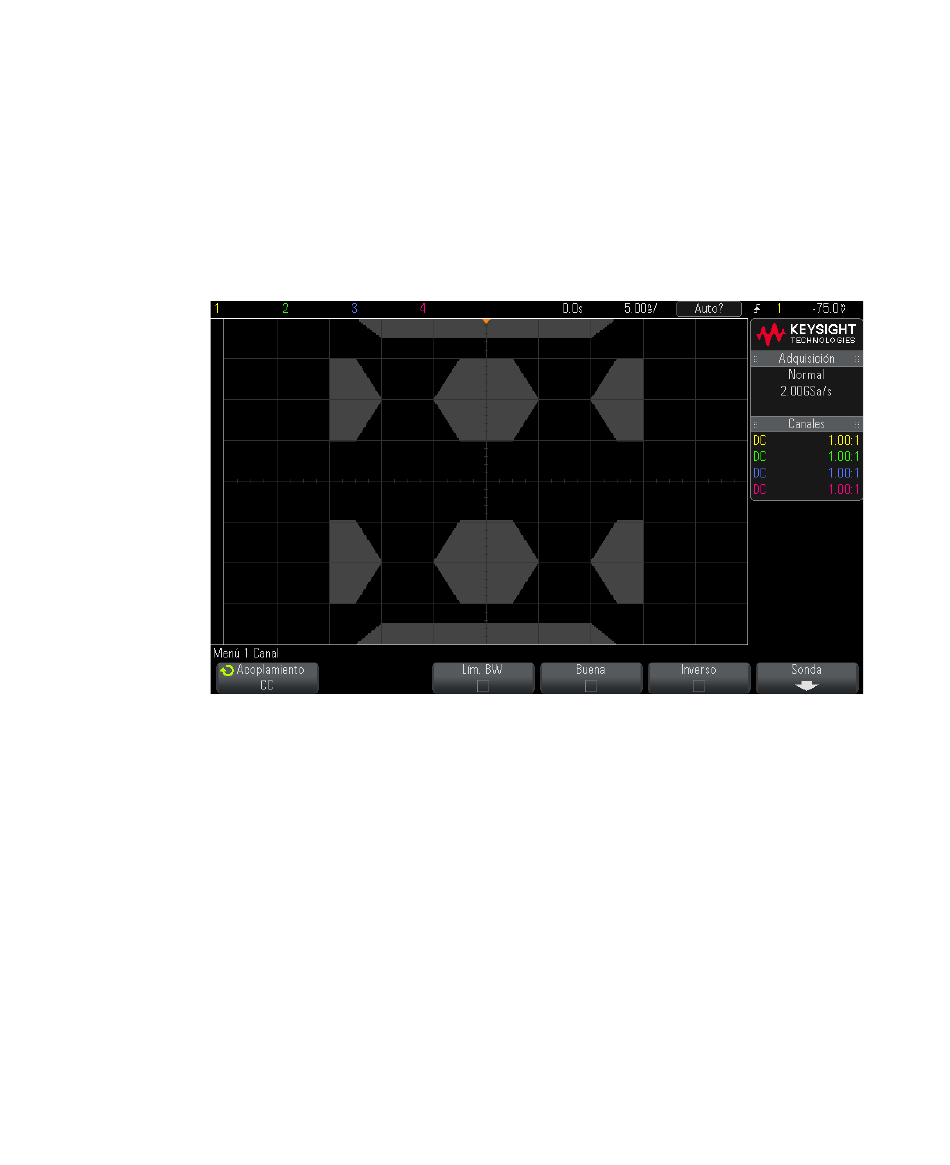

El siguiente fichero produjo la máscara de aquí arriba:
MASK_FILE_548XX
"All Regions"
/* Region Number */ 1
/* Number of vertices */ 4
/* Region Number */ 2
/* Number of vertices */ 5
/* Region Number */ 3
/* Number of vertices */ 6
260
-12.50,
MAX
-10.00,
1.750
10.00,
1.750
12.50,
MAX
-10.00,
1.000
-12.50,
0.500
-15.00,
0.500
-15.00,
1.500
-12.50,
1.500
