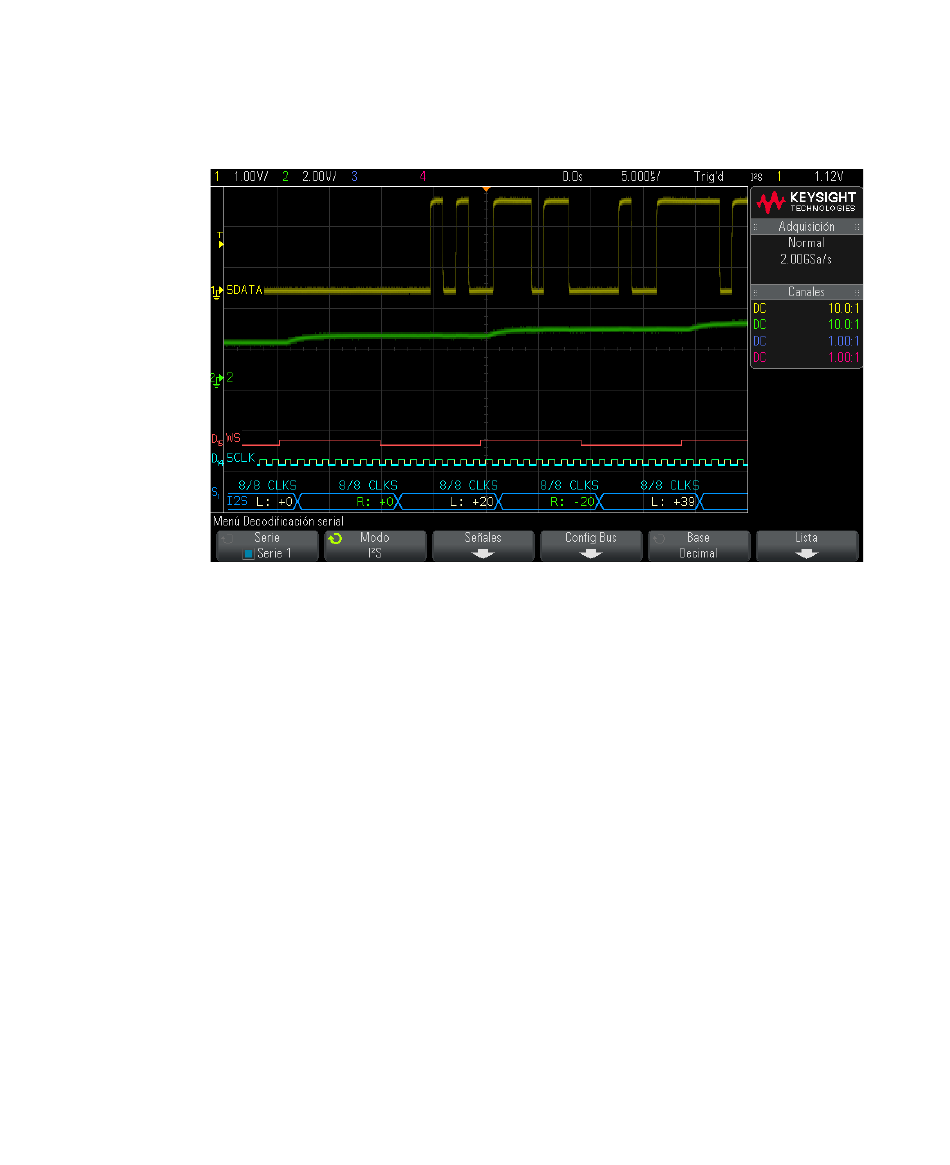

Cómo interpretar la decodificación I2S
• Las formas de onda en ángulo muestran un bus activo (dentro de un
• Las líneas azules de nivel intermedio muestran un bus inactivo.
• En los datos decodificados:
• Las barras verticales rosas le indican que debe ampliar la escala horizontal (y
• Los puntos rojos de la línea de decodificación indican que se pueden mostrar
• Los valores de bus escalonados (con submuestreo o indeterminados) se
• Los valores de bus desconocidos (condiciones indefinido o error) se dibujan en
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
paquete/una trama).
•
Los valores de datos del canal derecho aparecen en verde junto con los
caracteres "R:".
•
Los valores de datos del canal izquierdo aparecen en blanco junto con los
caracteres "L:".
•
El texto decodificado se interrumpe al final de la trama asociada cuando no
hay suficiente espacio dentro de los límites de la trama.
ejecutar de nuevo) para ver la decodificación.
más datos. Desplácese por la escala horizontal o amplíela para ver los datos.
dibujan en rosa.
rojo.
