Manual del UeeVii CPE240

Contenido

1 Introducción
2 Paquete incluido
3 Pieza de detalles
4 Fuente de alimentación PoE
5 Emparejamiento rápido del conmutador digital
6 Puente de configuración del navegador
7 Especificaciones
8 Resolución de problemas
9 Soporte técnico y servicio
10 Descargar el manual
11 En otros idiomas

Introducción

Descripción general

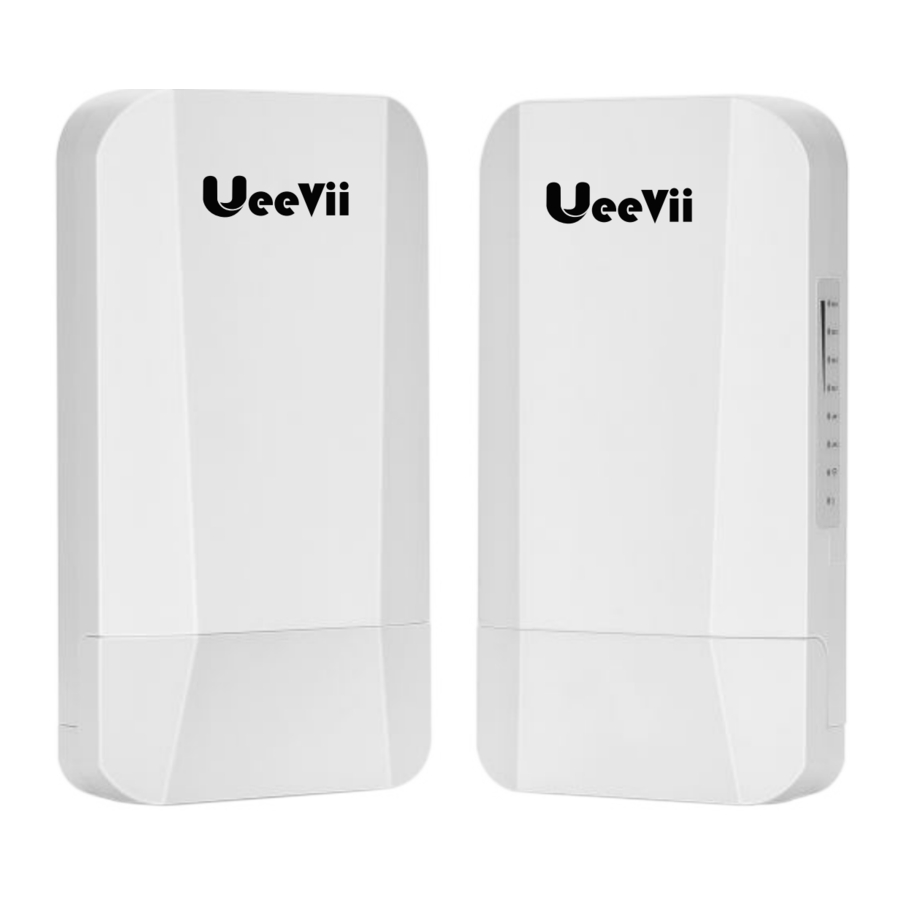

El UeeVii CPE240 es un producto de puente para exteriores de alto rendimiento para empresas que funciona en la banda de 2,4G y es compatible con la tecnología 802.11n. La tecnología única de emparejamiento de tubos digitales completa fácilmente el emparejamiento de dispositivos punto a punto y punto a multipunto (dentro de 8 puntos) sin configuración de ordenador. 2 interfaces de red de 100Mpps, velocidad de procesamiento inalámbrico de tecnología MIMO 2.4G 802.11n de hasta 300Mbps, fuente de alimentación flexible, soporte de alimentación por cable de red PoE de 24V y fuente de alimentación local de CC de 12V 1A, distancia de alimentación por cable de red de hasta 50-70 metros (dependiendo del material del cable de red). Adopta un diseño de carcasa para exteriores con grado de protección IP65 contra el viento, la lluvia, el polvo y el sol, que se adapta fácilmente a diversas situaciones adversas en exteriores. Antena de placa de doble excitación de 12dBi incorporada, fácil y rápida instalación. Con alto rendimiento, alta ganancia, alta sensibilidad de recepción, alto ancho de banda, etc., lo que mejora enormemente el rendimiento y la estabilidad de la transmisión inalámbrica, principalmente para la monitorización de ascensores y otros lugares.

Configuración de hardware rentable
Chip maestro de clase empresarial, diseño de circuito de grado industrial, compatible con el protocolo IEEE802.11 a/n/ac y puede proporcionar una velocidad de acceso inalámbrico estable y una velocidad de procesamiento de intercambio Ethernet de 10/100Mbps. Excelente diseño anti-alta y baja temperatura, protege completamente los datos de la red del usuario en el entorno extremo, transmisión en tiempo real, a largo plazo, estable y eficiente, mejora la experiencia del usuario.

Potente capacidad de transmisión inalámbrica
El diseño del circuito con alta potencia y alta sensibilidad de recepción mejora enormemente la distancia de transmisión inalámbrica y mejora el rendimiento y la estabilidad de la transmisión inalámbrica.

Emparejamiento simple y eficiente
Sin necesidad de operar con el ordenador, es fácil marcar el código y ajustar el tubo digital de los dispositivos maestro y esclavo al mismo valor para completar el trabajo de coincidencia punto a punto, punto a multipunto (dentro de 8 puntos).

La versión de la fuente de alimentación es opcional
El CPE240 no solo admite la fuente de alimentación remota por cable de red PoE, sino que también admite una conexión de alimentación local de CC de 12 V 1 A para satisfacer las necesidades de varios escenarios, reducir los costes de construcción y seleccionar de forma flexible el método de alimentación.

Pequeña moda, fácil de instalar
Apariencia pequeña de moda, la instalación es sencilla, colgante de pared flexible, una variedad de instalaciones, como la succión de una parte superior sin afectar al diseño original, sobre la base de reducir en gran medida la dificultad de construcción del personal de construcción, mejorar la eficiencia de la construcción.

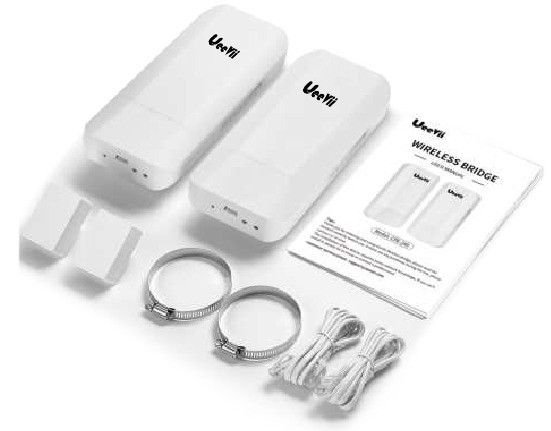

Paquete incluido

2 * Puente inalámbrico CPE-240
2 * Adaptador POE (24V)
2 * Cable de red
2 * Aro de metal
1 * Manual de usuario

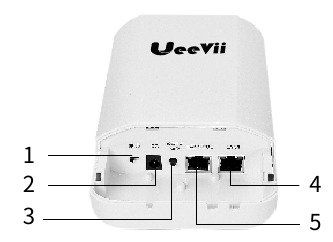

Pieza de detalles

Botón M/S
Puerto de CC
Interruptor de reinicio/digital
LAN 2
LAN 1/PoE

Descripción de los botones y puertos

Artículo	Descripción
Botón M/S	En el modo de trabajo, cuando el interruptor DIP se gira a "M", el dispositivo está en el modo de "puente maestro", y cuando el interruptor DIP se gira a "S", el dispositivo está en el modo de "puente esclavo".
Puerto de CC	El dispositivo admite acceso de alimentación de CC de 12 V/1 A, excluyendo el adaptador de alimentación de CC
Interruptor de reinicio/digital	En el modo de trabajo, pulse brevemente el botón y el valor del tubo digital +1 (tarda unos 5 segundos en surtir efecto); pulse prolongadamente el botón durante 15 segundos, el dispositivo volverá a la configuración de fábrica.
LAN 1/PoE	En el modo de puente, funciona como un puerto LAN, y en el modo de pasarela, funciona como un puerto WAN, y se conecta al puerto PoE del adaptador de alimentación PoE para suministrar alimentación.
LAN 2	Función de transmisión de datos LAN, la velocidad del puerto es adaptativa de 10/100Mbps y se puede conectar a ordenadores, conmutadores, cámaras, etc.

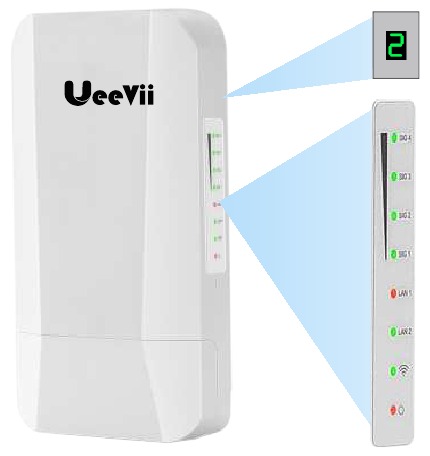

Descripción del estado del indicador

Artículo	Descripción
SIG1 SIG2 SIG3 SIG4	En el modo de puente maestro, como el indicador de potencia de salida, cuanto más fuerte sea la señal, más luces encendidas; En el modo de puente esclavo, indica la intensidad de la señal de la conexión después de un emparejamiento exitoso, cuanto más fuerte sea la señal, más luces.
LAN 1/LAN 2	La luz verde está fija cuando el cable está conectado y se apaga cuando el cable está desconectado.
WiFi	Cuando el puente se enciende y funciona normalmente, la luz verde está fija.
Power	La luz verde está fija cuando la alimentación está encendida y se apaga cuando la alimentación está apagada.
Display	Muestra el número actual, incluyendo el bucle 0,1,2,3,4,5,6,7,8,9.

Fuente de alimentación PoE

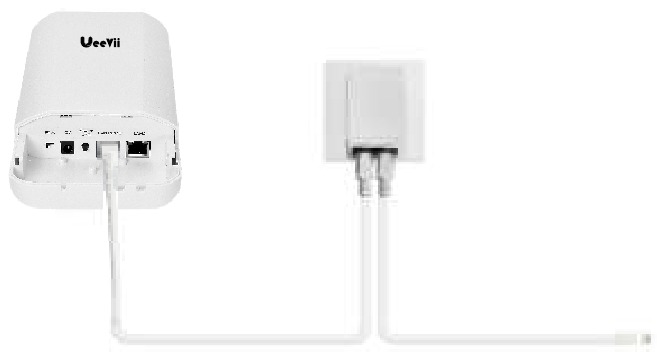

De acuerdo con los requisitos, prepare un cable de red lo suficientemente largo (recomendado dentro de 20 metros, debe ser Cat 5e o superior) para conectar el puente inalámbrico y la fuente de alimentación PoE. El puerto PoE de la fuente de alimentación PoE está conectado al puerto LAN 1/PoE del puente inalámbrico.
El puerto LAN de la fuente de alimentación PoE está conectado al PC, al router y al conmutador.
Debe utilizar la fuente de alimentación PoE de 24V~1A adjunta, no es compatible con la alimentación PoE de 48V y la fuente de alimentación del conmutador PoE (datos transferibles). Soporta fuente de alimentación de CC de 12V~1A, no incluida. Consulte la siguiente conexión:

Emparejamiento rápido del conmutador digital

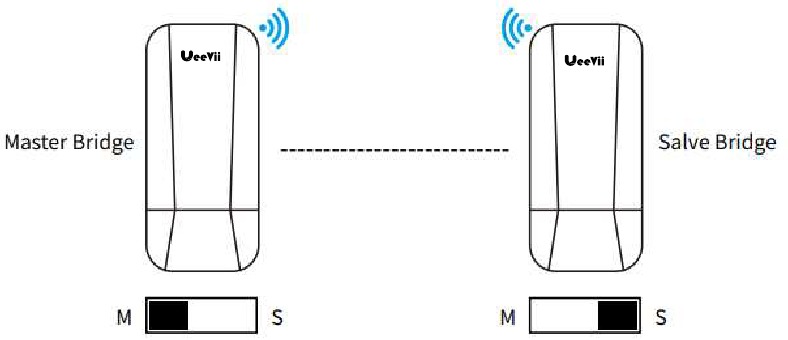

Emparejamiento punto a punto:

Mueva el botón M/S a "M" como puente maestro, y el otro a "S" como puente esclavo;
Pulse brevemente el botón "interruptor digital/reinicio", el valor del tubo digital será +1 cada vez que lo pulse;
Ajuste los 2 puentes al mismo valor y espere 2 minutos para emparejar;
Cuando el indicador SIG1-4 del puente esclavo está siempre encendido, significa que el emparejamiento se ha realizado correctamente.

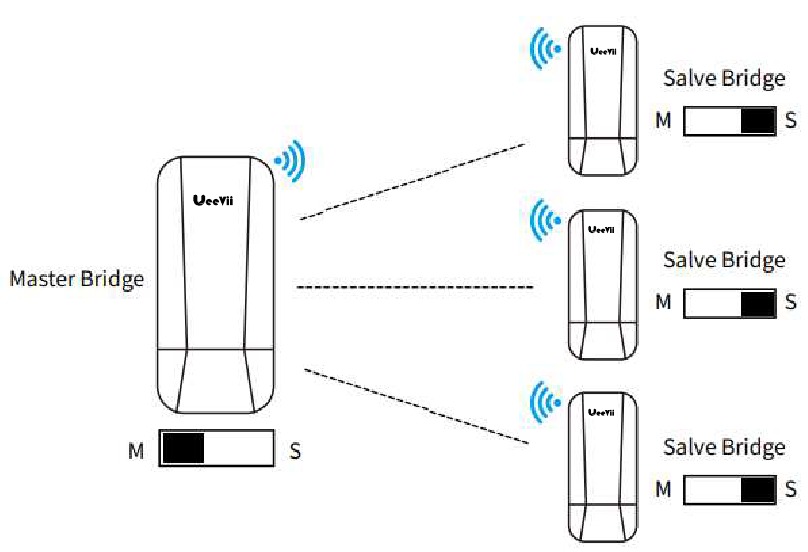

Emparejamiento punto a multipunto (hasta 1 punto a 8 puntos):

Mueva el puente del botón M/S a "M" como puente maestro, y marque los otros puentes a "S" como puente esclavo;
Pulse brevemente el botón "interruptor digital/reinicio", el valor del tubo digital será +1 cada vez que lo pulse;
Ajuste todos los puentes al mismo valor (complete el ajuste en 5 minutos), espere 2 minutos para el emparejamiento;
Cuando el indicador SIG1-4 del puente esclavo está siempre encendido, significa que el emparejamiento se ha realizado correctamente.

Puente de configuración del navegador

Nota: Puede utilizar el puente inalámbrico sin necesidad de configuraciones avanzadas

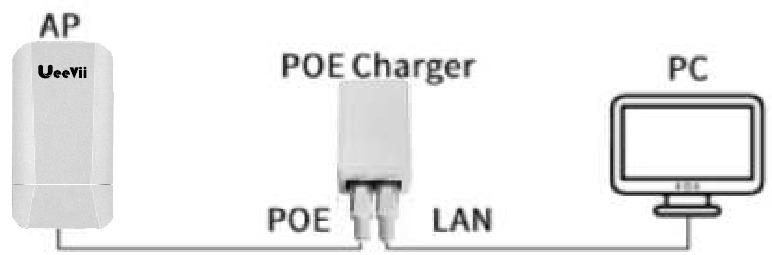

Acceso al puente inalámbrico desde el ordenador: conecte el CPE al ordenador Consulte la figura de la izquierda para conectar el CPE al ordenador a través de un adaptador PoE y un cable Ethernet.

Cuando la red de su ordenador sea DHCP, puede introducir directamente la dirección IP del puente inalámbrico 169.254.254.254 para acceder al dispositivo.
Cuando su ordenador está configurado con una IP estática o si no puede acceder a él, modifique la dirección IP de su ordenador, haga que la IP de su ordenador y la dirección IP del puente estén en el mismo segmento de red (LAN) para que pueda acceder a ellos.
Cambie la dirección IPv4 de su ordenador a 169.254.254.xxx (169.254.254.xxx no puede ser la misma que la IP del CPE), entonces la dirección IP de entrada es 169.254. 254.xxx, la máscara de subred es 255.255.255.0 (relleno automático), la puerta de enlace predeterminada es 169. 254.254.xxx, servidor DDS preferido 169.254.254.xxx. Puede utilizar 169.254.254.3 (xxx=3) en la imagen de referencia para configurar.

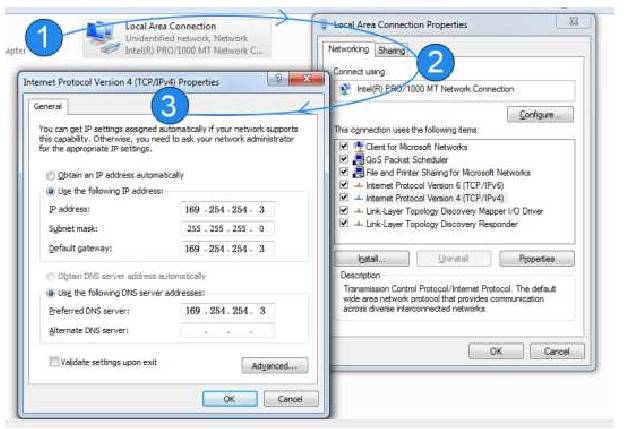

Consulte la siguiente figura y los pasos de configuración:

Busque y abra "Abrir centro de redes y recursos compartidos" en su ordenador. Consejos: haga clic en el icono de red en la esquina inferior derecha del ordenador.
Busque y abra la opción "Cambiar la configuración del adaptador", seleccione "Conexión de área local" para hacer clic con el botón derecho y abrir las propiedades de red. Consulte la imagen de arriba para abrirla.
Busque y haga doble clic para abrir "Protocolo de Internet versión 4 (TCP/IPv4)", elija "Usar la siguiente dirección IP" e introduzca la dirección IP, la máscara de subred, la puerta de enlace predeterminada y el servidor DDS preferido.

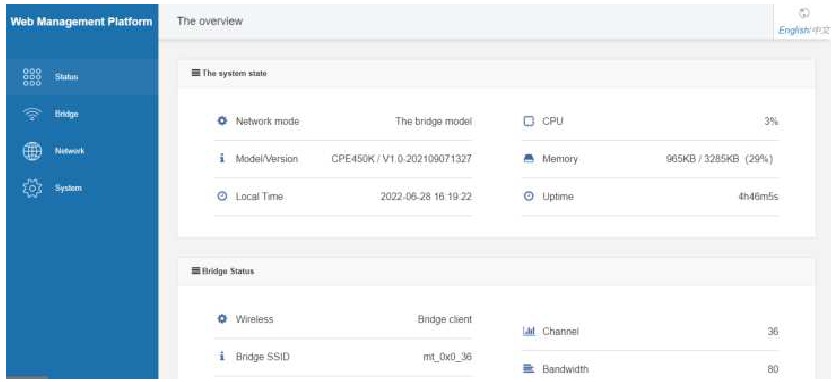

Introduzca 169.254.254.254 en el navegador, vaya a la pantalla de inicio de sesión, el usuario nombre y la contraseña de inicio de sesión predeterminados del puente inalámbrico son "admin", simplemente introduzca la contraseña para iniciar sesión.

Configuración del idioma: inglés/chino se puede cambiar a través del icono en la esquina superior derecha

Especificaciones

Artículo	Descripción
Marca	UeeVii
Modelo	CPE-240
Frecuencia	580MHz
DRAM	DDR2 128MByte
Tecnología inalámbrica	2.4G: tecnología MIMO 300M 802.11b/g/n
Interfaz de red	110/100Mbps Interfaz de red adaptativa, 110/100Mbps Interfaz de red adaptativa,
Fuente de alimentación	Fuente de alimentación POE no estándar de 24 V 0,5 A, DC 12V 1A, consumo de energía <10W
Condiciones de trabajo	Temperatura: -40 °C ~ +55 °C (trabajo), -40 °C ~ +70 °C (almacenamiento) Humedad (sin condensación): 5% a 90% (trabajo), 5% a 95% (almacenamiento)
Antena	Antena direccional de alta ganancia polarizada dual incorporada (ángulo de onda de placa de 12 dBi de 60 grados, ancho de onda vertical de 60 grados)
Modo de red	Punto a punto y punto a multipunto (dentro de 8 puntos)
Tamaño del producto	Longitud 285mmAncho 98 mmAltura 98 mm

Resolución de problemas

Problema	Razón	Solución
Latencia de paquetes	Interferencia inalámbrica La distancia es demasiado larga, o hay algunas paredes entre ellos El ángulo del CPE está en la dirección incorrecta, señal débil El canal actual está congestionado	Utilice el análisis WiFi para elegir el mejor canal, El CPE debe estar en la distancia normal y evitar la pared Ajuste el ángulo del CPE según la intensidad de la señal. Actualice los caracteres de emparejamiento de puente, diferentes caracteres representan diferentes canales.
Contraseña incorrecta	Olvidar la contraseña Introducir una contraseña incorrecta La contraseña de WiFi se confunde con la contraseña de acceso WEB	Pulse el botón "RST" en 15 segundos para restablecer el puente, la contraseña predeterminada es admin. Vuelva a introducir la contraseña El nombre de usuario de acceso WEB y la contraseña es "admin", consulte la tabla WiFi para encontrar la contraseña de WiFi.
No se puede acceder desde el ordenador	La conexión LAN o el cable Ethernet tiene un problema La IP local no está en el mismo segmento de red que el CPE La IP local es tomada por otros dispositivos	Asegúrese de que el puente inalámbrico esté conectado al ordenador y que el cable de red sea de buena calidad. Configure la dirección IPv4 local del ordenador en la misma LAN que el puente. Para obtener más información, consulte la sección avanzada del manual de usuario. La dirección IPv4 establecida es la misma que la de otros dispositivos, así que reemplácela con otras direcciones IPv4.
Luz LED del sistema apagada	El adaptador PoE está dañado Daños en el puerto PoE del CPE o en la parte LED El cable Ethernet está suelto, el puerto RJ45 es incorrecto, la corriente/voltaje de alimentación es inferior o incorrecta	Compruebe si el adaptador PoE o el conmutador PoE funcionan Compruebe si el puerto PoE del CPE está bien Compruebe si el cable Ethernet está suelto si el cable Ethernet está conectado al puerto PoE Compruebe si el voltaje es normal, si la toma de corriente tiene problemas, si el voltaje de entrada del adaptador PoE es normal Póngase en contacto con nosotros para los artículos de reemplazo
Baja velocidad de transmisión	Latencia de paquetes Circuito del cable Ethernet Ataque de virus de red Demasiados usuarios de acceso ¿El tipo de cables de red es inferior a Cat 5e?	Ajuste la distancia, el ángulo y el canal para disminuir la latencia Compruebe si el puerto está aislado para evitar virus de red y tormentas de difusión Disminuya los usuarios de acceso. Cambie el uso de un cable de red Cat 5e o superior.
El dispositivo siempre está muerto	Electricidad estática Tiempo de ejecución demasiado largo Descarga de rayo	Haga que el CPE o el adaptador PoE necesiten una conexión a tierra Tiempo de ejecución superior a 7 días, reinícielo Después de un rayo, el puerto PoE del dispositivo se rompe o es inestable, es mejor instalar un conductor de rayo Póngase en contacto con nosotros para los artículos de reemplazo

Soporte técnico y servicio

Si tiene algún problema durante el uso, póngase en contacto con nosotros a tiempo. Correo electrónico del servicio técnico: support@ueevii.com

p. ej.

Faltan accesorios en la caja, póngase en contacto con nosotros.
Si no puede emparejarlo o instalarlo, póngase en contacto con nosotros.
Puente inalámbrico o adaptador de alimentación PoE dañados, póngase en contacto con nosotros.
Si el puente inalámbrico falla o deja de funcionar después de un tiempo, póngase en contacto con nosotros.
No se puede acceder al puente inalámbrico desde un ordenador, póngase en contacto con nosotros.
La velocidad proporcionada por el puente inalámbrico es muy lenta, póngase en contacto con nosotros.
Para obtener el manual de usuario en PDF más reciente y otras preguntas, póngase en contacto con nosotros.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
