Manual de UeeVii CPE453

Introducción

1. Descripción general

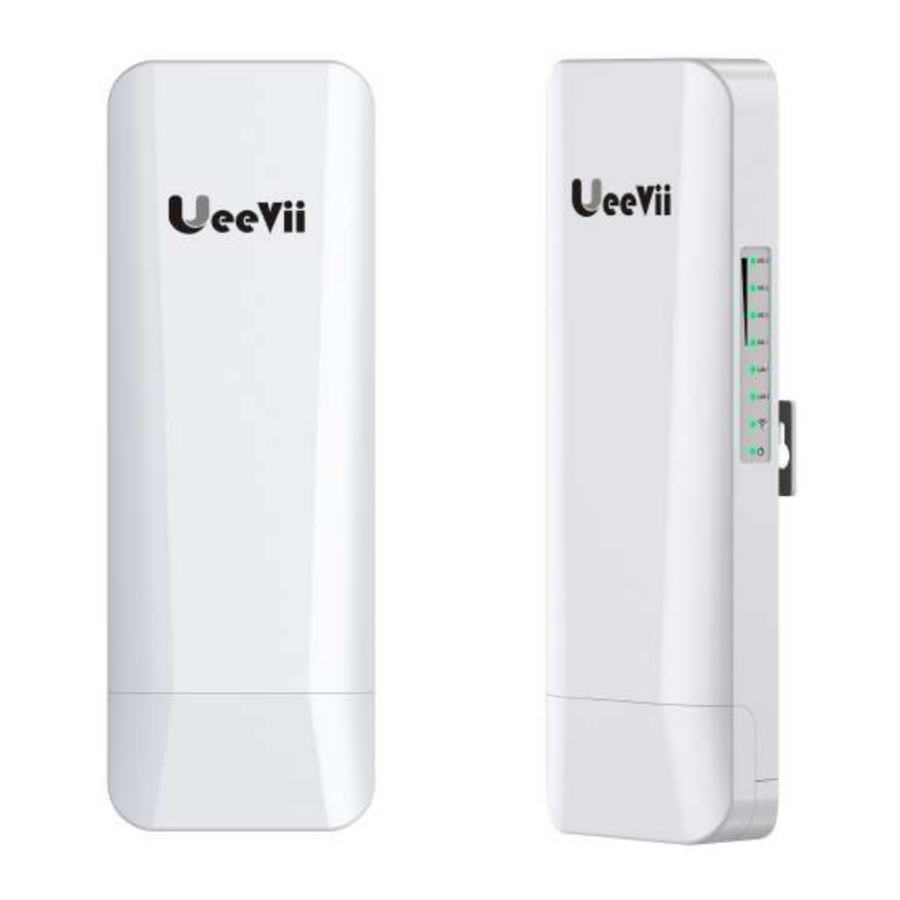

   UeeVii CPE453 es un puente digital para exteriores de clase empresarial de alto rendimiento que admite la tecnología 802.11ac.
   Funciona en la banda inalámbrica de 5,8G. Tiene una tecnología única de emparejamiento de tubos digitales, sin configuración de ordenador, fácil de terminar el emparejamiento de equipos punto a punto, punto a punto (menos de 8 puntos). Con una interfaz de red de 100M. El modo de alimentación es flexible, admite una fuente de alimentación de cable de red PoE de 24 V y una fuente de alimentación local de CC de 12 V 1 A, y la distancia del suministro de cable de red puede alcanzar los 50-70 metros (relacionado con el material del hilo de malla). El IP65 para exteriores está diseñado para protección contra el viento, la lluvia, el polvo y el sol, y es fácil de adaptar a todo tipo de entornos exteriores hostiles. El dispositivo está equipado con una antena de placa de intensificación dual de 14 dBi, y su instalación es simple y rápida. Tiene un alto rendimiento, alta ganancia, alta sensibilidad de recepción, alto ancho de banda, etc. Mejora enormemente el rendimiento y la estabilidad de la transmisión inalámbrica y se utiliza ampliamente en la transmisión de vídeo y la transmisión de datos de medio y corto alcance.
2. Configuración de hardware rentable
   Chip maestro de clase empresarial de MTK, diseño de circuito de grado industrial, compatible con el protocolo IEEE802.11a/n/ac y puede proporcionar una velocidad de acceso inalámbrico estable y una velocidad de procesamiento de intercambio Ethernet de 10/100 Mbps. Excelente diseño anti-alta y baja temperatura, protege completamente los datos de la red del usuario en el entorno extremo, transmisión en tiempo real, a largo plazo, estable y eficiente, mejora la experiencia del usuario.
3. Potente capacidad de transmisión inalámbrica
   El diseño del circuito con alta potencia y alta sensibilidad de recepción mejora enormemente la distancia de la transmisión inalámbrica y mejora el rendimiento y la estabilidad de la transmisión inalámbrica.
4. Emparejamiento simple y eficiente
   Sin operación de ordenador, es fácil marcar el código y ajustar el tubo digital de los dispositivos maestro y esclavo al mismo valor para completar el trabajo de emparejamiento punto a punto, punto a multipunto (dentro de 8 puntos).
5. La versión de la fuente de alimentación es opcional
   El CPE453 no solo admite la fuente de alimentación remota por cable de red PoE, sino que también admite una conexión de alimentación local de CC de 12 V 1 A para satisfacer las necesidades de varios escenarios, reducir los costes de construcción y seleccionar de forma flexible el método de fuente de alimentación.
6. Pequeña moda, fácil de instalar
   Pequeña apariencia de moda, la instalación es simple, colgante de pared flexible, una variedad de instalaciones, como la succión en la parte superior sin afectar el diseño original, sobre la base de reducir en gran medida la dificultad de construcción del personal de construcción, mejorar la eficiencia de la construcción.

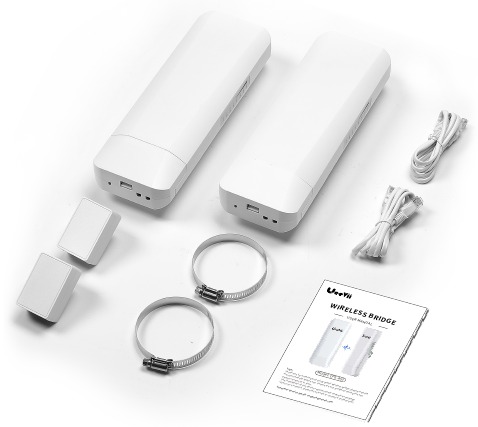

Paquete incluido

2 * Puente inalámbrico CPE-453
2 * Adaptador POE (24 V)
2 * Cable de red
2 * Aro de metal
1 * Manual de usuario

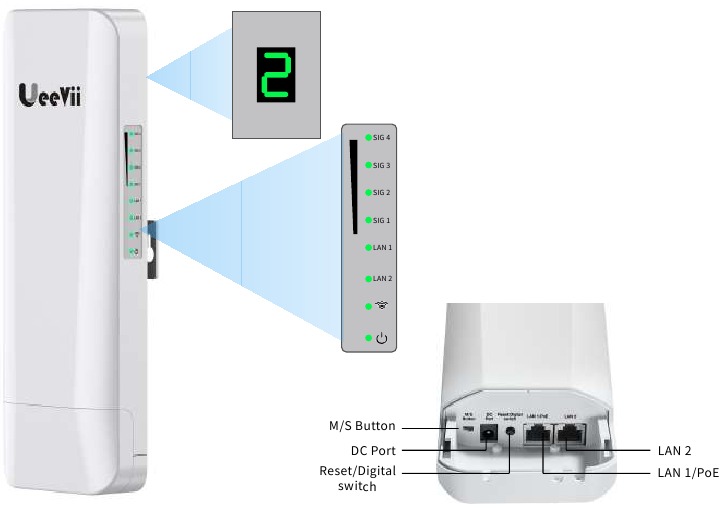

Parte de detalles del paquete

Descripción de botones y puertos
Elemento	Descripción
Botón M/S	En el modo de trabajo, cuando el interruptor DIP se gira a "M", el dispositivo está en el modo de "puente maestro", y cuando el interruptor DIP se gira a "S", el dispositivo está en el modo de "puente esclavo".
Puerto de CC	El dispositivo admite acceso de alimentación de CC de 12 V/1 A, excluyendo el adaptador de alimentación de CC
Interruptor de reinicio/digital	En el modo de trabajo, pulse brevemente el botón y el valor del tubo digital +1 (tarda unos 5 segundos en entrar en vigor); pulse el botón durante 15 segundos, el dispositivo se restaurará a la configuración de fábrica.
LAN 1/PoE	En el modo puente, funciona como un puerto LAN, y en el modo puerta de enlace, funciona como un puerto WAN, y está conectado al puerto PoE del adaptador de alimentación PoE para suministrar alimentación.
LAN 2	Función de transmisión de datos LAN, la velocidad del puerto es adaptativa de 10/100 Mbps y se puede conectar a ordenadores, conmutadores, cámaras, etc.
Descripción del estado del indicador
Elemento	Descripción
SIG1 SIG2 SIG3 SIG4	En el modo de puente maestro, como indicador de potencia de salida, cuanto más fuerte sea la señal, más luces se encenderán; En el modo de puente esclavo, indica la intensidad de la señal de la conexión después de un emparejamiento exitoso, cuanto más fuerte sea la señal, más luces.
LAN 1/LAN 2	La luz verde está fija cuando el cable está conectado y se apaga cuando el cable está desconectado.
WiFi	Cuando el puente está encendido y funciona normalmente, la luz verde está fija.
Alimentación	La luz verde está fija cuando la alimentación está encendida y se apaga cuando la alimentación está apagada.
Pantalla	Mostrar el número actual, incluyendo el bucle 0,1,2,3,4,5,6,7,8,9.

Fuente de alimentación PoE

Consulte la conexión anterior:

1. De acuerdo con los requisitos, prepare un cable de red lo suficientemente largo
   (Recomendado dentro de 20 metros, debe ser Cat 5e o superior) para conectar el puente inalámbrico y la fuente de alimentación PoE. El puerto PoE de la fuente de alimentación PoE está conectado al puerto LAN 1/PoE del puente inalámbrico.
2. El puerto LAN de la fuente de alimentación PoE está conectado al PC, el router y el conmutador.
3. Debe utilizar la fuente de alimentación PoE de 24V~1A adjunta, no admite el adaptador de alimentación PoE de 48V y la fuente de alimentación del conmutador PoE (datos transferibles). Soporta fuente de alimentación de CC de 12V~1A, no incluida.

Emparejamiento rápido del interruptor digital

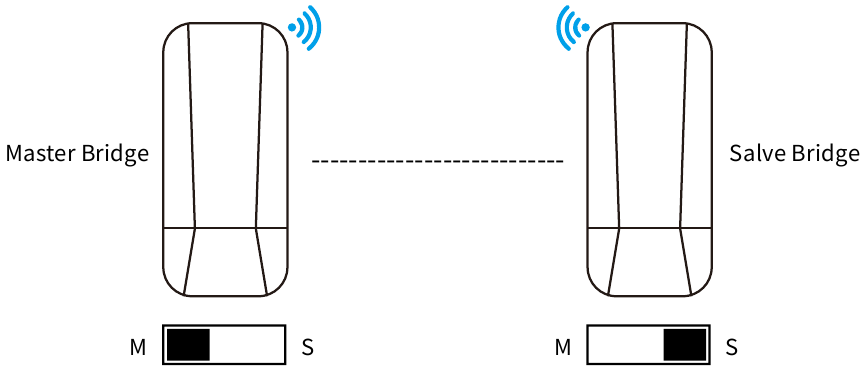

Emparejamiento punto a punto:

1. Mueva el botón M/S a "M" como puente maestro, y el otro a "S" como puente esclavo;
2. Pulse brevemente el botón "interruptor digital/restablecer", el valor del tubo digital será +1 cada vez que lo pulse;
3. Ajuste los 2 puentes al mismo valor y espere 2 minutos para emparejarlos;
4. Cuando el indicador SIG1-4 del puente esclavo está siempre encendido, significa que el emparejamiento se ha realizado correctamente.

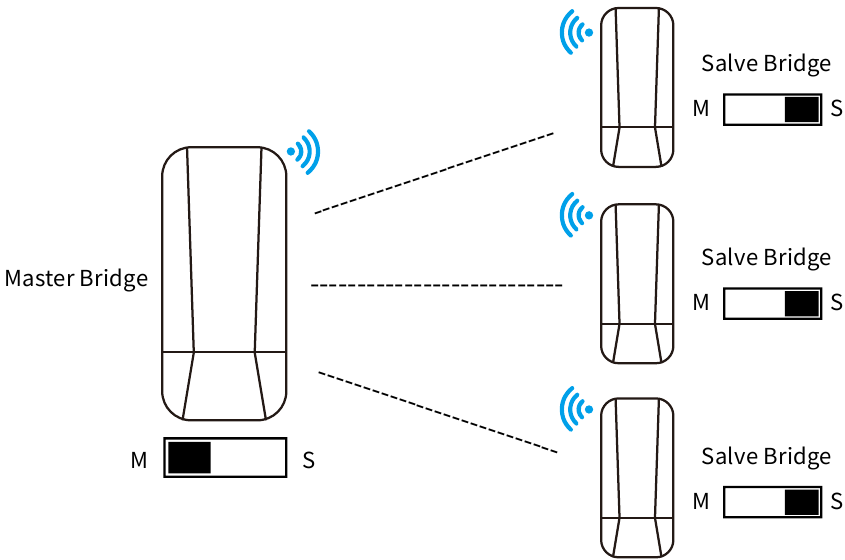

Emparejamiento punto a multipunto (hasta 1 punto a 8 puntos):

1. Mueva el puente del botón M/S a "M" como puente maestro, y marque los otros puentes a "S" como puente esclavo;
2. Pulse brevemente el botón "interruptor digital/restablecer", el valor del tubo digital será +1 cada vez que lo pulse;
3. Ajuste todos los puentes al mismo valor (complete el ajuste en 5 minutos), espere 2 minutos para el emparejamiento;
4. Cuando el indicador SIG1-4 del puente esclavo está siempre encendido, significa que el emparejamiento se ha realizado correctamente.

Ajustes del navegador

Nota: Puede trabajar con el puente inalámbrico sin ajustes avanzados

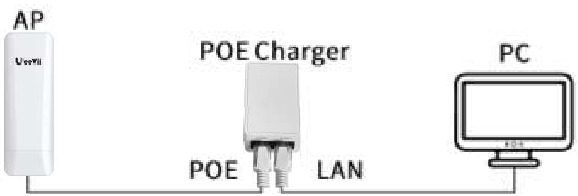

1. Puente inalámbrico de acceso a ordenador, conecte el CPE al ordenador
   Consulte la figura de la izquierda para conectar el CPE al ordenador a través de un adaptador PoE y un cable Ethernet.

2. Modifique la dirección IP de su ordenador, haga que la IP de su ordenador y la dirección IP del puente estén en el mismo segmento de red (LAN) para que pueda acceder a ellos.
3. Cambie la dirección IPv4 de su ordenador a 169.254.254.xxx (169.254.254.xxx no puede ser la misma que la IP del CPE), entonces la dirección IP de entrada es 169.254.254.xxx, la máscara de subred es 255.255.255.0 (Autocompletar), la puerta de enlace predeterminada es 169.254.254.xxx, el servidor DDS preferido 169.254.254.xxx. Puede utilizar 169.254.254.3 (xxx=3) en la imagen de referencia para configurar.
   Consulte la siguiente figura y los pasos de configuración:

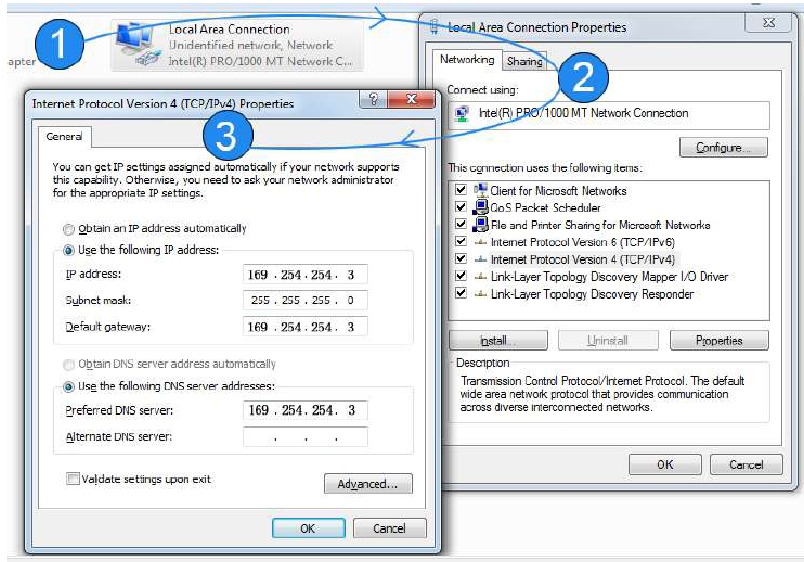

   1. Busque y abra "Abrir Centro de redes y recursos compartidos" en su ordenador.
      Consejos: haga clic en el icono de red en la esquina inferior derecha del ordenador.
   2. Busque y abra la "Cambiar la configuración del adaptador", seleccione "Conexión de área local" para hacer clic con el botón derecho para abrir las propiedades de la red. Consulte la imagen anterior para abrir.
   3. Busque y haga doble clic para abrir el "Protocolo de Internet versión 4(TCP/IPv4)", elija la "Usar la siguiente dirección IP" e introduzca la dirección IP, la máscara de subred, la puerta de enlace predeterminada, el servidor DDS preferido.

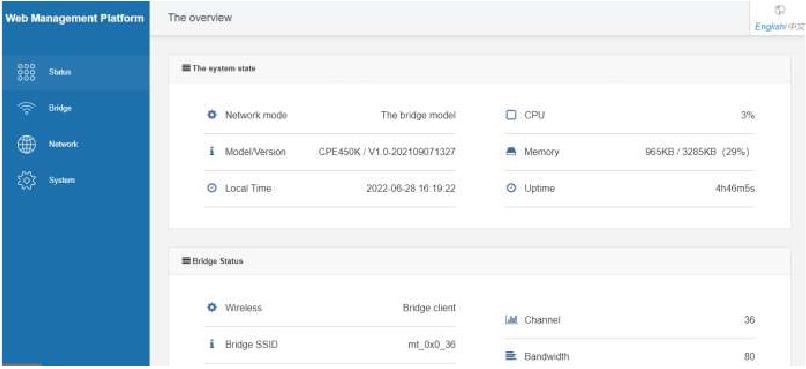

4. Introduzca 169.254.254.254 en el navegador, vaya a la pantalla de inicio de sesión, el nombre de usuario y la contraseña de inicio de sesión predeterminados del puente inalámbrico es "admin", solo la contraseña de entrada de inicio de sesión.


Configuración de idioma: El inglés/chino se puede cambiar a través del icono en la esquina superior derecha

Especificaciones

Resolución de problemas

Soporte técnico y servicio

Gracias por su pedido y por utilizar el puente inalámbrico UeeVii, lea atentamente el manual antes de usarlo.
Si hay algún problema durante el uso, póngase en contacto con nosotros a tiempo.
Correo electrónico del servicio técnico: support@ueevii.com

p. ej.

1. Faltan accesorios en la caja, póngase en contacto con nosotros.
2. Si no puede emparejarlo o instalarlo, póngase en contacto con nosotros.
3. Puente inalámbrico o adaptador de alimentación PoE dañado, póngase en contacto con nosotros.
4. Si el puente inalámbrico falla o se avería después de un período de tiempo, póngase en contacto con nosotros.
5. No hay acceso al puente inalámbrico desde un ordenador, póngase en contacto con nosotros.
6. La velocidad proporcionada por el puente inalámbrico es muy lenta, póngase en contacto con nosotros.
7. Para obtener el manual de usuario en PDF más reciente y otras preguntas, póngase en contacto con nosotros.
