Manual del UeeVii CPE450

Ajustes básicos

Nota: Si no es una persona técnica, simplemente lea la configuración básica

Introducción

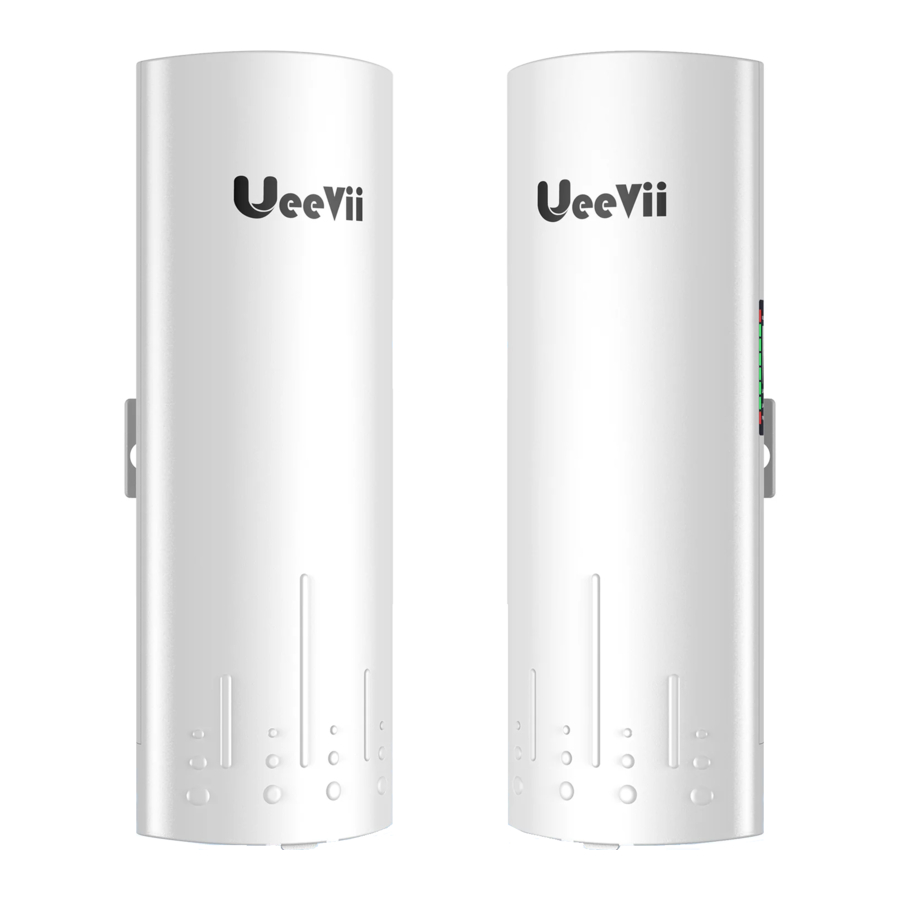

UeeVii CPE450 es un dispositivo de transmisión inalámbrica de largo alcance de 5,8G. Utiliza tecnología de comunicación inalámbrica para transmitir datos de red utilizando el aire como medio para realizar interconexiones de punto a punto o de punto a multipunto de larga distancia. La capa de enlace de datos de trabajo realiza la interconexión de redes de área local. La distancia de transmisión puede alcanzar hasta 3 km.
La transmisión del puente de vídeo CPE450 generalmente consta de dos dispositivos en modo AP y Cliente respectivamente. En el lado del cliente (lado receptor), el CPE se conecta con la cámara IP, en el lado AP (lado transmisor), el CPE se conecta con una grabadora de vídeo. El AP puede recibir datos inalámbricos transmitidos desde múltiples clientes, y es fácil y conveniente para la gestión centralizada del equipo remoto.
El CPE se utiliza ampliamente en autopistas, monitorización de ríos de embalses, sistemas de monitorización de ascensores, sistemas de monitorización de grúas de obra, sistemas de monitorización de terminales portuarias, sistemas de monitorización de acuicultura marina, etc.
La conexión punto a punto extiende el alcance de la red WiFi, extiende la red en la casa a su granero, garaje, iglesia, almacén e incluso la casa del vecino a través de la transmisión de señal de puente inalámbrico. No es necesario instalar un nuevo módem y pagar por él cada mes, lo que le ahorra dinero.

Características destacadas

  1. Puente de transmisión inalámbrica de largo alcance de 5,8G.
  2. Soporte de modo punto a punto, punto a multipunto.
  3. Antena de alta ganancia de 14dbi, ajuste automático de potencia.
  4. Distancia de transmisión de hasta 3 km (sin barreras).
  5. Modo de red WDS, red de vídeo dual compatible.
  6. Marcación para emparejar el transmisor y el receptor.
  7. Soporte del navegador de PC para acceder y modificar el dispositivo.
  8. Fuente de alimentación PoE de 24V~48V, ahorro de energía eficiente.

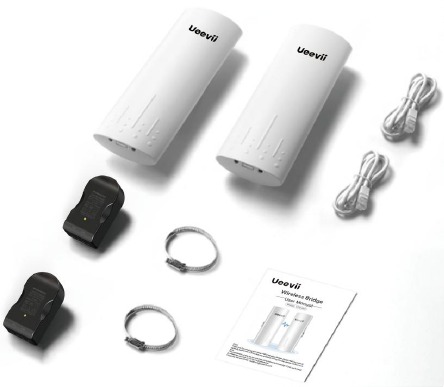

Lista de paquetes


2 * Puente inalámbrico CPE450
2 * Adaptador POE (24V)
2 * Cable de red
2 * Aro metálico
1 * Manual de usuario

Parte de detalles

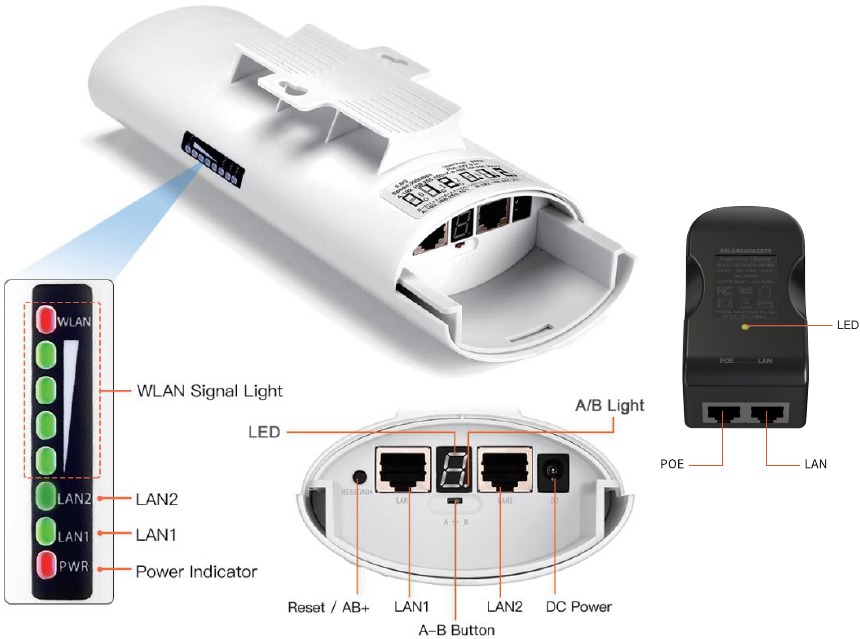

Descripción general

Descripción de la pieza

Elemento Descripción
LED de señal WLAN Pantalla de intensidad de la señal verde de WLAN y 4 rejillas.
LAN1/LAN2 Cuando LAN1 y LAN2 están conectados, parpadea.
PWR Indicador de encendido, LED rojo fijo es normal.
Tubo digital El tubo digital muestra "H" indica el estado de configuración manual.
Tubo digital El tubo digital muestra "L" y el parpadeo indica el estado de configuración.
Tubo digital El parpadeo del tubo digital indica que se está configurando la configuración o la conexión, la luz fija indica que el emparejamiento se ha realizado correctamente.
LED de punto Luces de estado A, B, la iluminación es el modo B, sin iluminación es el modo A.
Botón RST Haga clic una vez para cambiar entre diferentes caracteres, bucle de 0, 1, ..., F.
Los caracteres representan canales.
Botón RST Mantenga pulsado el botón "RST" durante 10 segundos y el puente se reiniciará automáticamente.
Botón A-B El puente cambia los puentes maestro y esclavo a través del botón A-B, A representa el puente maestro y B representa el puente esclavo.
Puerto LAN1 LAN 2 Admite la transmisión de datos y la fuente de alimentación POE, puerto RJ45 de 10/100Mbps.
Puerto POE del inyector Fuente de alimentación PoE de 24V~48V y transmisión de datos.
Puerto LAN del inyector Solo transferencia de datos, puerto RJ45 de 100Mbps.

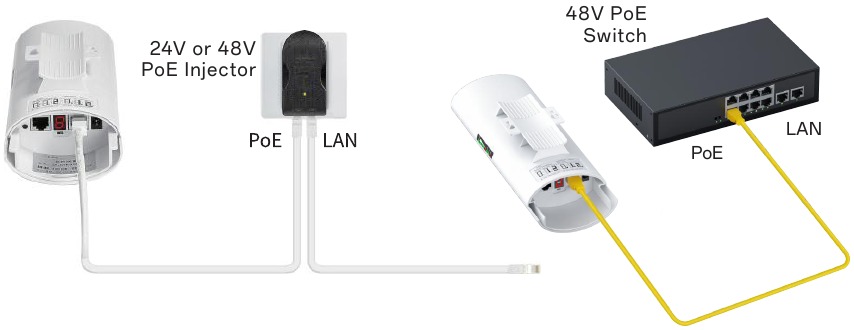

Fuente de alimentación PoE

El puente inalámbrico adopta una fuente de alimentación PoE, que es fácil de instalar y administrar al tiempo que ahorra costes.
Fuente de alimentación PoE

  1. El puerto LAN de la fuente de alimentación PoE está conectado al PC, router y switch.
  2. De acuerdo con los requisitos, prepare un cable de red lo suficientemente largo (recomendado dentro de los 20 metros, debe ser Cat 5e o superior) para conectar el puente inalámbrico y la fuente de alimentación PoE. El puerto PoE de la fuente de alimentación PoE está conectado al puerto LAN/PoE del puente inalámbrico.
  3. Debe utilizar la fuente de alimentación PoE de 24V~48V adjunta y admitir el inyector PoE de 48V y la fuente de alimentación del switch PoE de 48V (datos transferibles). Admite fuente de alimentación de CC de 12V~1A, no incluida.

Método de conexión

  1. Transmitir señal de red inalámbrica

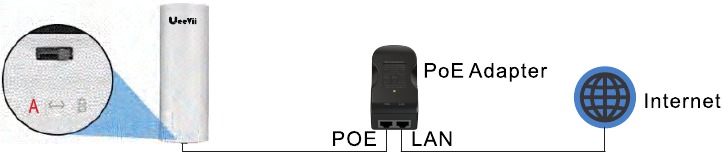

    Puente digital-A Modo maestro
    Método de conexión - Paso 1

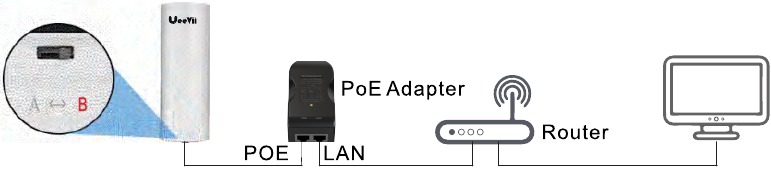

    Puente digital-B Modo esclavo
    Método de conexión - Paso 2
  2. Transmisión de señales de vídeo

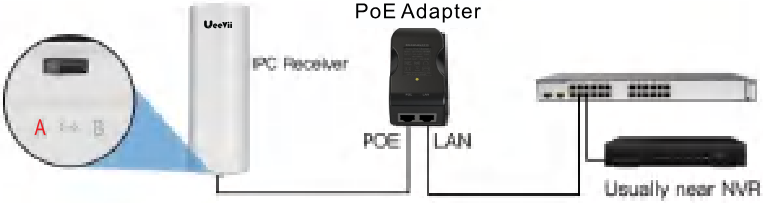

    Puente digital-A Modo maestro
    Método de conexión - Paso 3
    Puente digital-B Modo esclavo

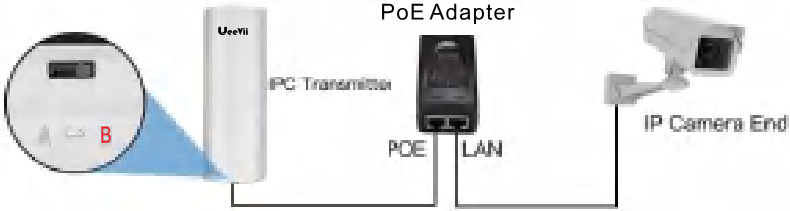

    Método de conexión - Paso 4

Guía de emparejamiento de marcación

  1. Paso de emparejamiento punto a punto:
    1. Cambie una unidad a A (puente maestro) y una unidad a B (puente esclavo);
    2. Conecte el POE a cada unidad utilizando el cable Ethernet y enchufe el POE;
    3. Espere a que se enciendan, unos 2 minutos;
    4. Utilice el pequeño botón de reinicio para hacer clic hasta obtener un canal con una letra. 1,2,3,..., A,B,C,...,F, aquí se usa C;
    5. Luego, en la otra unidad, haga lo mismo. Ambas unidades deben estar en el mismo canal;
    6. Espere de 2 a 5 minutos para completar el emparejamiento. Cuando el número del tubo digital es sólido y la luz de señal en el lateral se enciende, significa que el emparejamiento se ha realizado correctamente;
    7. Finalmente, conecte otros dispositivos (router, PC, switch) e instálelos en la ubicación de destino.
  2. Paso de emparejamiento punto a multipunto:
    p. ej. 1 puente maestro con 3 puentes esclavos
    1. Cambie una unidad a A (puente maestro) y 3 unidades a B (puente esclavo);
    2. Conecte el POE a cada unidad utilizando el cable Ethernet y enchufe el POE;
    3. Espere a que se enciendan, unos 2 minutos;
    4. Utilice el pequeño botón de reinicio para hacer clic hasta obtener un canal con una letra. 1,2,3,..., A,B,C,...,F, aquí se usa C;
    5. Luego, en las otras 3 unidades, haga lo mismo. 4 unidades deben estar en el mismo canal;
    6. Espere de 2 a 5 minutos para completar el emparejamiento. Cuando el número del tubo digital es sólido y la luz de señal en el lateral se enciende, significa que su emparejamiento se ha realizado correctamente;
    7. Finalmente, conecte otros dispositivos (router, PC, switch) e instálelos en la ubicación de destino.

Instalación

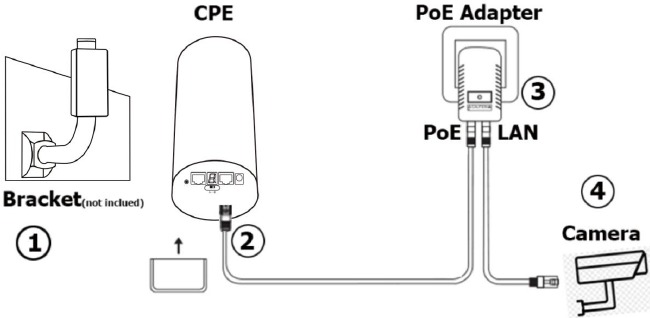

Instalación

  1. Coloque el CPE en la posición seleccionada y ajuste la orientación del panel frontal del CPE para que sea aproximadamente la misma que la dirección seleccionada, luego use las bridas para fijar el CPE, el soporte no está incluido en el paquete. Soporte universal UeeVii recomendado (ASIN: B09Y56M6Z9).
  2. Por favor, prepare un cable de red lo suficientemente largo para conectar el adaptador PoE y el CPE, el cable de red está conectado al puerto LAN del CPE y el otro extremo está conectado al puerto PoE del adaptador PoE. Se recomienda utilizar un cable de red blindado cat 5e (o superior) con un cable de tierra.
  3. Conecte el adaptador PoE PoE al CPE y LAN a cámara, PC, router o switch según la topología de la red. La función de PoE es proporcionar alimentación y transmisión de datos para el CPE.
  4. El puerto LAN del adaptador PoE del CPE maestro se conecta a Internet o a los monitores, mientras que el puerto LAN del adaptador PoE del CPE esclavo se conecta a cámaras, routers u otros dispositivos.

Función WiFi

  1. La función WiFi está activada de forma predeterminada para el puente maestro.
    WiFi SSID: CPE5G-5GXXX
    WiFi PWD: zllinkcpe123456XXX
    XXX representa diferentes canales, consulte la tabla de comparación en el manual del usuario.
  2. Puede acceder al puente inalámbrico a través de su ordenador para configurar el SSID y la nueva contraseña de WiFi. Consulte la sección de configuración avanzada.

Diagrama de topología de caso de aplicación

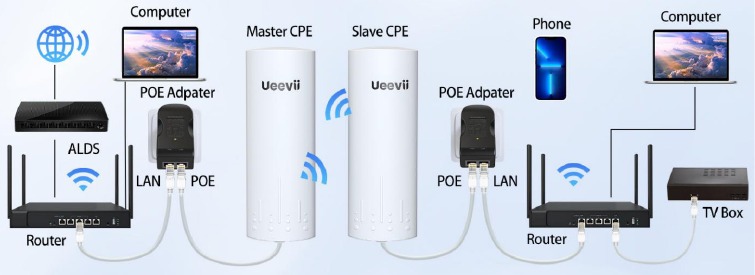

Caso 1: Red extendida punto a punto Alcance WiFi
adecuado para extender la red a segundos edificios, como garajes, tiendas, graneros, etc.
Diagrama de topología de caso de aplicación - Caso 1

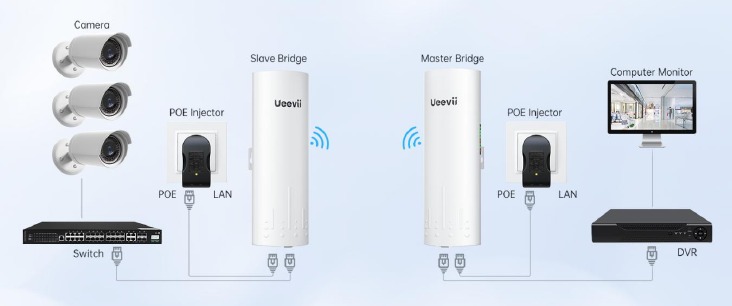

Caso 2: Extensión punto a punto del alcance de las cámaras de vigilancia
Diagrama de topología de caso de aplicación - Caso 2

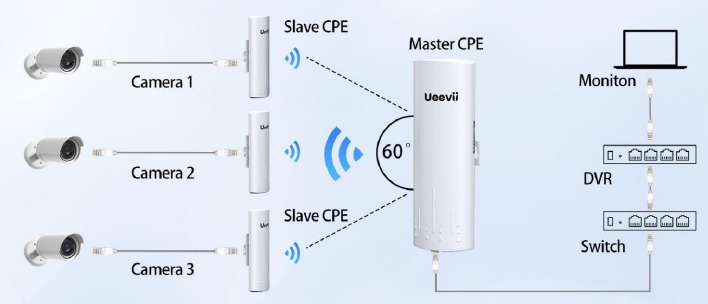

Caso 3: Extensión punto a múltiple punto del alcance de las cámaras de vigilancia
Diagrama de topología de caso de aplicación - Caso 3

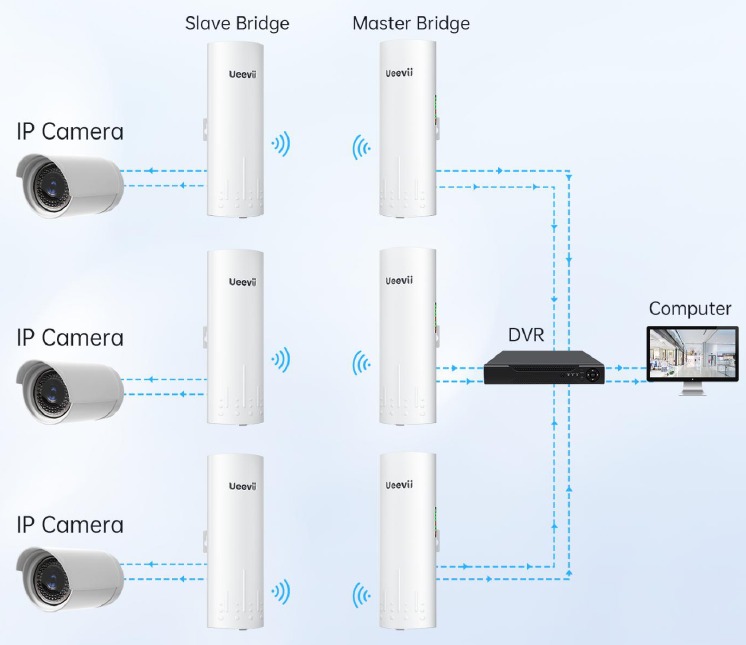

Caso 4: Extensión punto a punto del alcance de las cámaras de vigilancia
Diagrama de topología de caso de aplicación - Caso 4

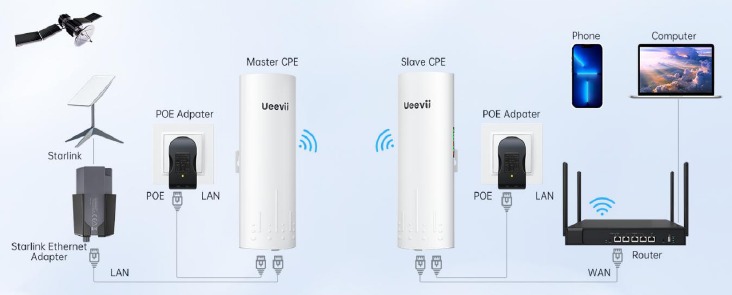

Caso 5: Trabajar con Starlink
Diagrama de topología de caso de aplicación - Caso 5

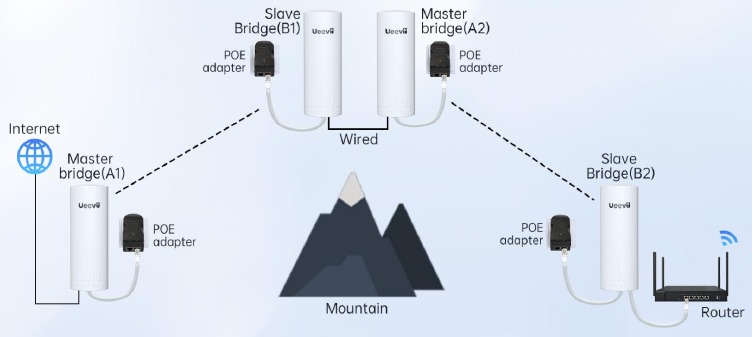

Caso 6: Transmisión de prevención de obstáculos en modo repetidor
A1 y B2 están bloqueados por montañas y no pueden transmitir directamente. Se pueden retransmitir a través de 2 pares de puentes.
Diagrama de topología de caso de aplicación - Caso 6

Ajustes avanzados

Nota: Puede utilizar el puente inalámbrico sin ajustes avanzados

Conectar el ordenador y la fuente de alimentación

El ordenador accede al puente inalámbrico, conecte el CPE al ordenador.
Consulte la figura de la izquierda para conectar el CPE al ordenador a través de un adaptador PoE y un cable Ethernet.

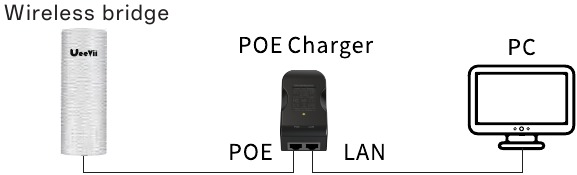

Conectar el ordenador y la fuente de alimentación

Cómo cambiar su dirección IP en Windows

  1. Modifique la dirección IP de su ordenador, haga que la IP de su ordenador y la dirección IP del puente estén en el mismo segmento de red (LAN) para que pueda acceder a ellos.

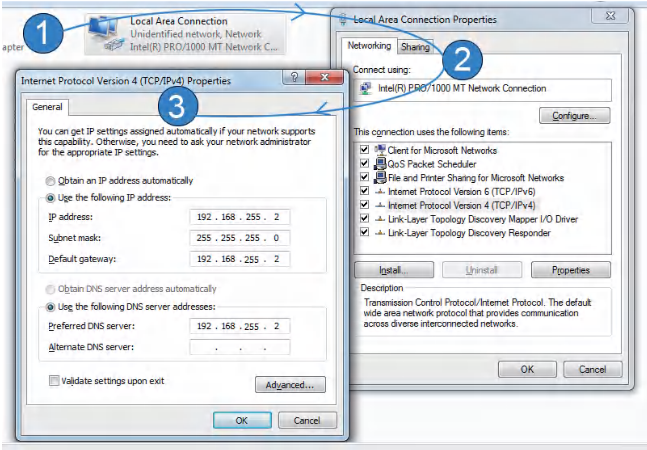

    Cómo cambiar su dirección IP en Windows
    1. Busque y abra "Abrir Centro de redes y recursos compartidos" en su ordenador.
      Consejos: haga clic en el icono de red en la esquina inferior derecha del ordenador.
    2. Busque y abra la opción "Cambiar la configuración del adaptador", seleccione "Conexión de área local" para hacer clic con el botón derecho y abrir las propiedades de la red. Consulte la imagen anterior para abrirla.
    3. Busque y haga doble clic para abrir "Protocolo de Internet versión 4 (TCP/IPv4)", elija "Usar la siguiente dirección IP" e introduzca la dirección IP, la máscara de subred, la puerta de enlace predeterminada y el servidor DDS preferido.

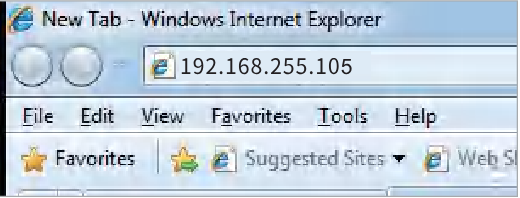

  2. Cambie la dirección IP de su ordenador a 192.168.255.xxx (192.168.255.xxx no puede ser la misma que la IP del CPE), entonces la dirección IP de entrada es 192.168.255.xxx, la máscara de subred es 255.255.255.0 (relleno automático), la puerta de enlace predeterminada es 192.168.255. xxx, servidor DDS preferido 192.168.255.xxx. Puede utilizar 192.168.255.105 (xxx=2) en la imagen de referencia para configurar.
  3. En la pantalla de inicio de sesión, el nombre de usuario y la contraseña de inicio de sesión predeterminados del puente inalámbrico es "admin", solo tiene que introducir la contraseña de inicio de sesión.
    Nota: "admin" no es la contraseña del SSID WiFi, es solo la contraseña para el acceso WEB.
  4. Inicio de sesión correcto, vaya a la configuración.

Cómo cambiar su dirección IP en Mac

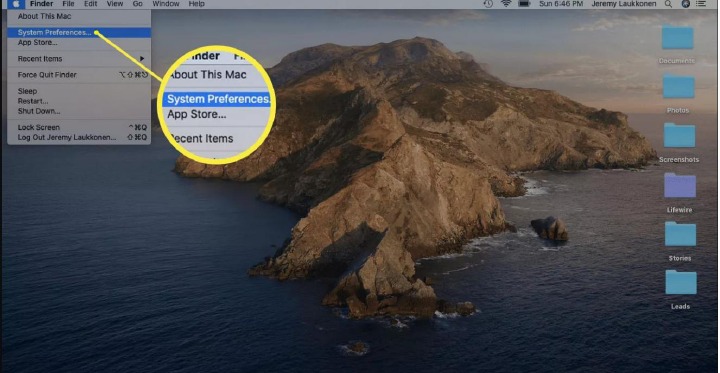

  1. Haga clic en el icono de Apple en la esquina superior izquierda de la pantalla y seleccione Preferencias del Sistema.
    Cómo cambiar su dirección IP en Mac - Paso 1

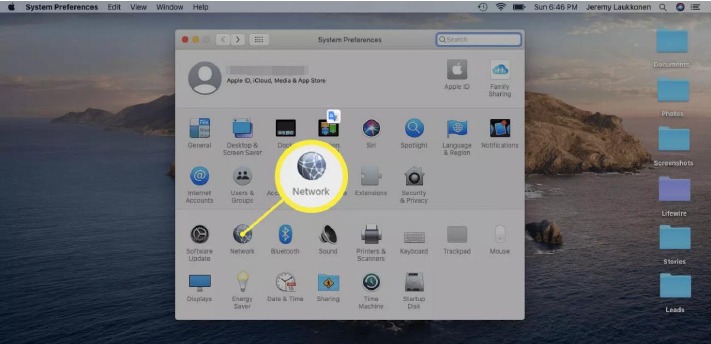

  2. Haga clic en Red.
    Cómo cambiar su dirección IP en Mac - Paso 2

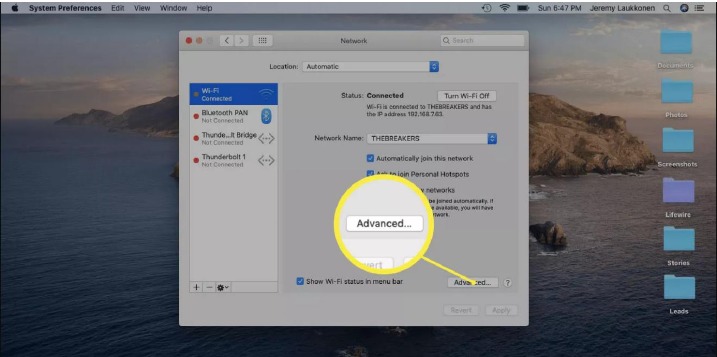

  3. Haga clic en su red actual a la izquierda y, a continuación, haga clic en Avanzado en la esquina inferior derecha de la ventana.
    Cómo cambiar su dirección IP en Mac - Paso 3

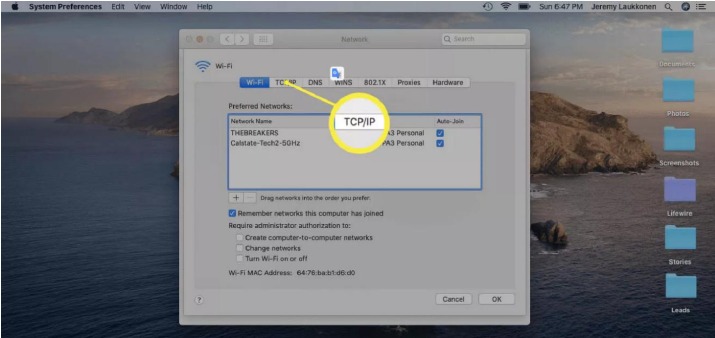

  4. Haga clic en la pestaña TCP/IP.
    Cómo cambiar su dirección IP en Mac - Paso 4
  5. Haga clic en el cuadro desplegable situado junto a Configurar IPv6 (o IPv4) y seleccione Manualmente.

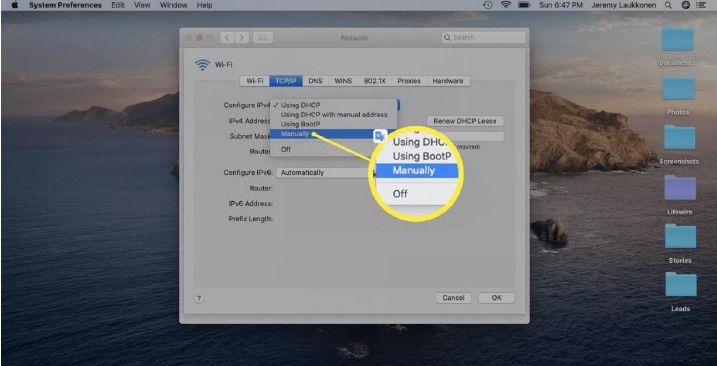

    Cómo cambiar su dirección IP en Mac - Paso 5

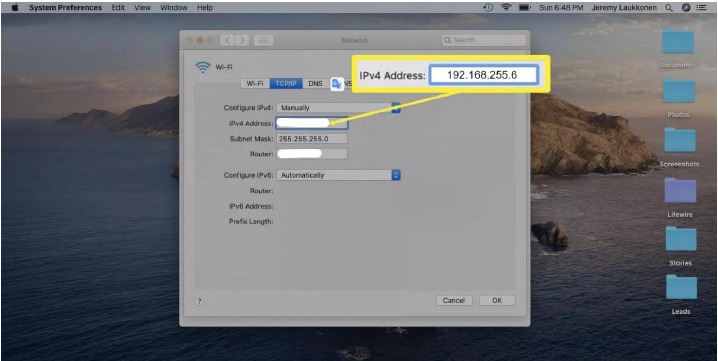

  6. Introduzca la dirección IP que desea utilizar (introduzca 192.168.255.6; Router 192.168.255.1) y haga clic en Aceptar.
    Cómo cambiar su dirección IP en Mac - Paso 6

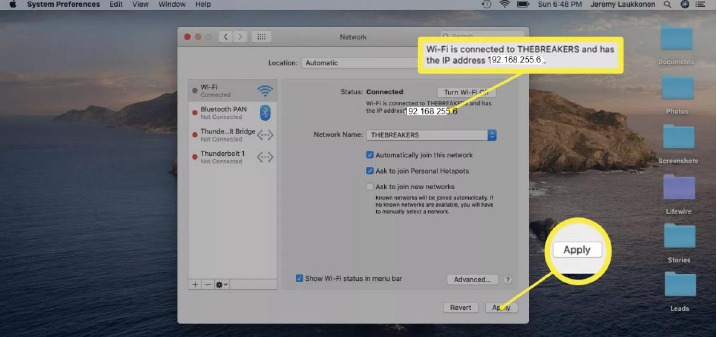

  7. Verifique que se muestra su nueva dirección IP local y haga clic en Aplicar.
    Cómo cambiar su dirección IP en Mac - Paso 7

Ocultar el SSID de WiFi

En la configuración inalámbrica, seleccione "Oculto" y, por último, haga clic en "Aplicar" para completar la configuración.

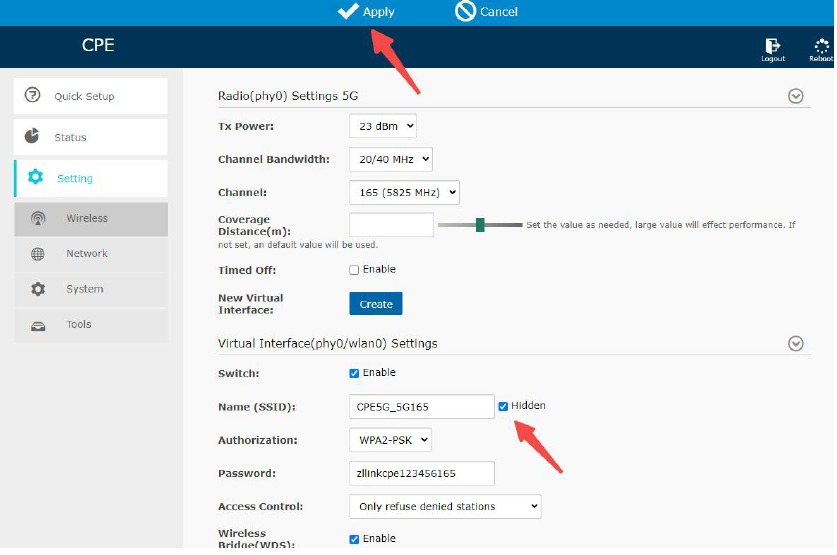

Ocultar el SSID de WiFi

Opciones de configuración (opcional)

  1. Función del interruptor DIP

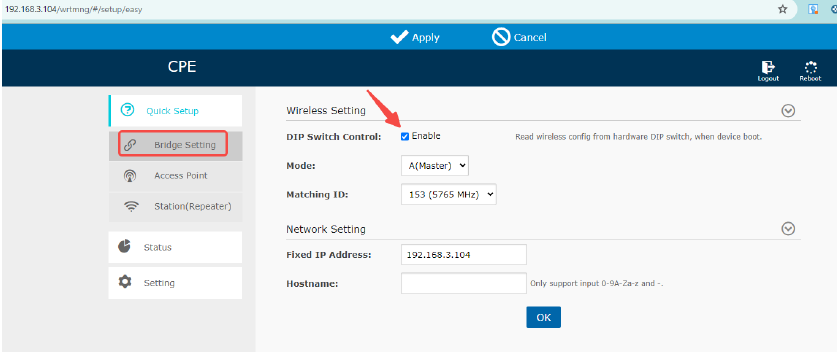

    Función del interruptor DIP
    La función del interruptor DIP es controlar el emparejamiento marcando el interruptor digital, lo que facilita el emparejamiento;
    Cuando el interruptor DIP está activado, el emparejamiento se puede realizar mediante la marcación, pero cualquier parámetro de puente inalámbrico modificado no se puede guardar cuando se apaga o reinicia la alimentación, y se deben utilizar los parámetros predeterminados;
    Cuando el interruptor DIP está desactivado, el emparejamiento no se puede realizar marcando el código y los botones "RST" se desactivarán. Sin embargo, los parámetros del puente inalámbrico modificado se pueden guardar cuando se apaga y se reinicia la alimentación. El nuevo método de emparejamiento se encuentra en la sección "Modificar el SSID y la contraseña y volver a emparejar".
    Tanto el puente maestro como el puente esclavo deben desactivar el interruptor DIP antes de modificar los parámetros.

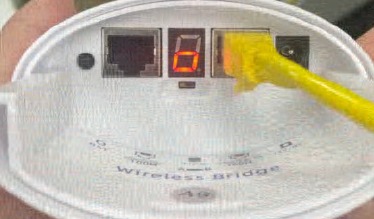

    Cuando apague el interruptor DIP, el tubo digital en la parte inferior del puente inalámbrico mostrará la mitad de un "0", lo cual es normal. Como se muestra a continuación:

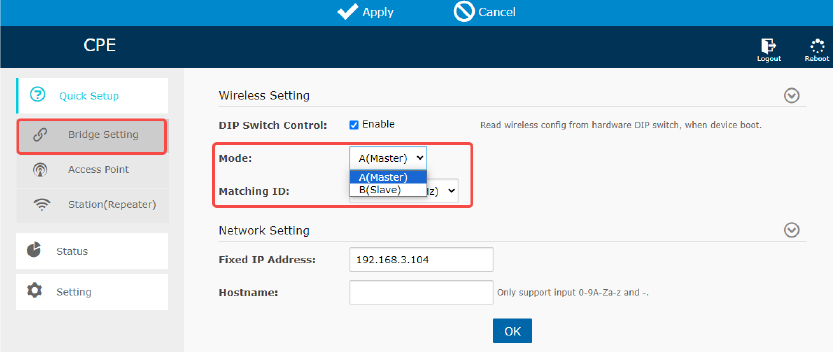

  2. Modificar el modo de puente
    En "Configuración rápida" > "Configuración de puente" > "Modo", cambie el modo a A (Maestro) o B (Esclavo). Uno del par de puentes debe ser A (Maestro) y el otro debe ser B.
    (Esclavo) se puede emparejar.

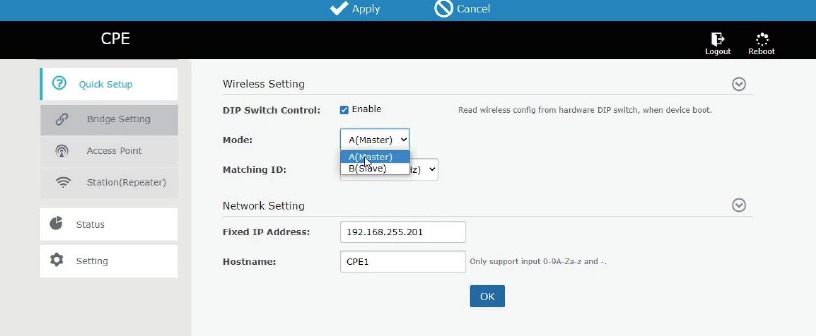

    Modificar el modo de puente

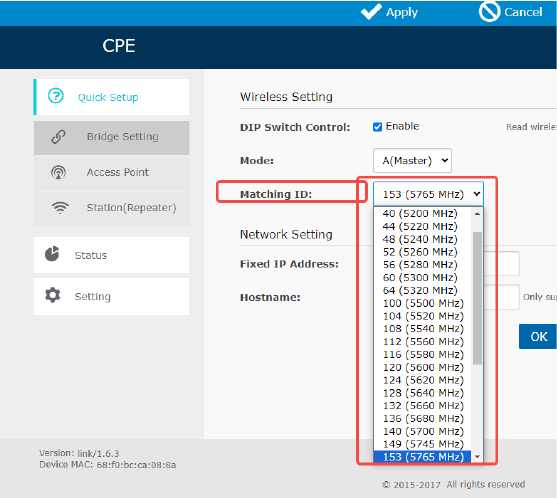

  3. Modificar el ID de coincidencia
    Modifique el ID (canal) en "Configuración rápida" > "Configuración de puente" > "ID de coincidencia". Los dos puentes deben establecer el mismo ID (canal) para emparejarse, de lo contrario no se pueden emparejar.
    Modificar el ID de coincidencia
  4. Modificar la dirección IP
    Introduzca la dirección IP personalizada en "Configuración rápida" > "Configuración de puente" > "Dirección IP fija". Debe modificar las direcciones IP de los dos puentes inalámbricos en el mismo segmento de red. Por ejemplo, el puente de red principal se cambia a 192.168.3.104 y el puente de red esclavo se cambia a 192.168.3.204.

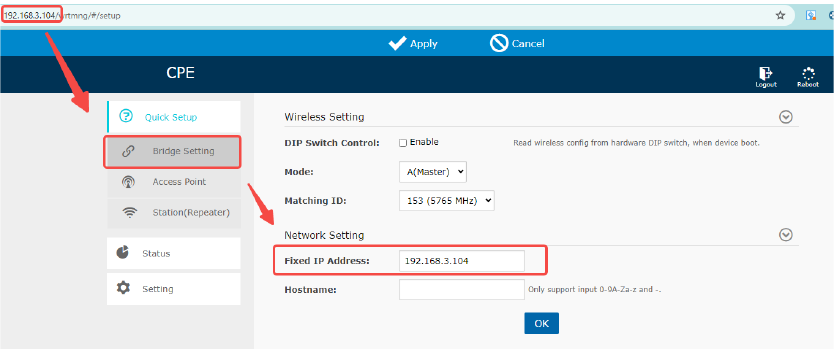

    Modificar la dirección IP
  5. Modificar el SSID y la contraseña y volver a emparejar
    1. Visite la página de administración del puente maestro y desactive el botón DIP. Una vez desactivado, no podrá utilizar el botón para cambiar el número. Quite la marca de verificación y haga clic en "OK" (Aceptar) para guardar.
      Modificar el SSID y la contraseña y volver a emparejar - Paso 1
    2. En "Configuración" > "Inalámbrico" > "Configuración de interfaz virtual (phy0/wlan0)", modifique el nombre (SSID) y la contraseña. Puede dejar otras opciones en blanco. Haga clic en "Aplicar" en la parte superior para completar la configuración.
      Nota: El SSID del puente maestro no se puede ocultar, de lo contrario el puente esclavo no se puede escanear.

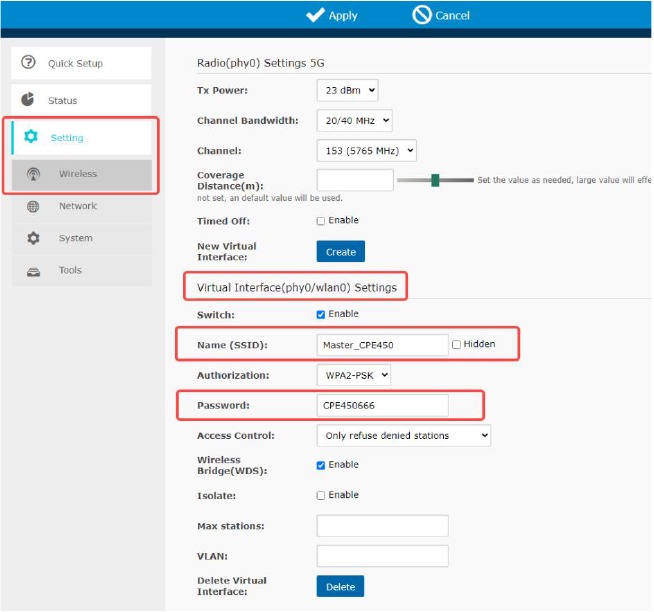

      Modificar el SSID y la contraseña y volver a emparejar - Paso 2
    3. En este momento, los dos puentes perderán su emparejamiento (los indicadores de señal en el lateral de los dos puentes se apagarán). Debe emparejarlos de acuerdo con los siguientes pasos.
      Nota: Espere un minuto, después de actualizar la página, es posible que no pueda acceder a ella porque los dos puentes inalámbricos no están emparejados. Si el ordenador está conectado al puente esclavo a través de cables, no podrá acceder al puente maestro, pero sí podrá acceder al puente esclavo; si necesita acceder al puente de red maestro en este momento, necesita un ordenador con conexión por cable al puente de red maestro.

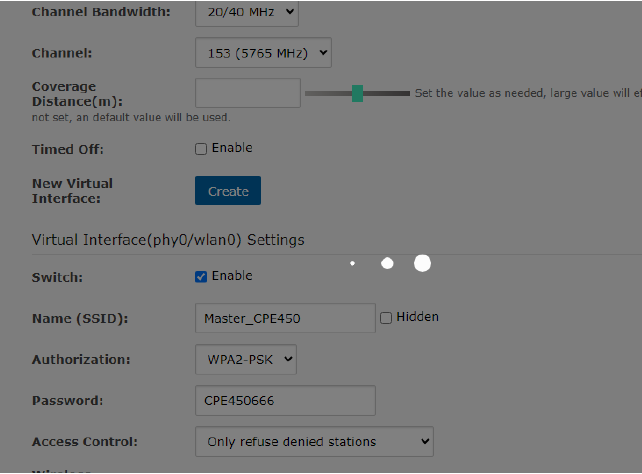

      Modificar el SSID y la contraseña y volver a emparejar - Paso 3
    4. Visite la página de administración del puente esclavo y desactive el botón DIP. Una vez desactivado, no podrá utilizar el botón para cambiar el número. Quite la marca de verificación y haga clic en "OK" (Aceptar) para guardar.
      Modificar el SSID y la contraseña y volver a emparejar - Paso 4
    5. En "Configuración" > "Inalámbrico" > "Interfaz virtual (phy0/wlan0) Configuración (Estación)", busque Nombre (SSID) y haga clic en el botón "ESCANEAR" (SCAN).

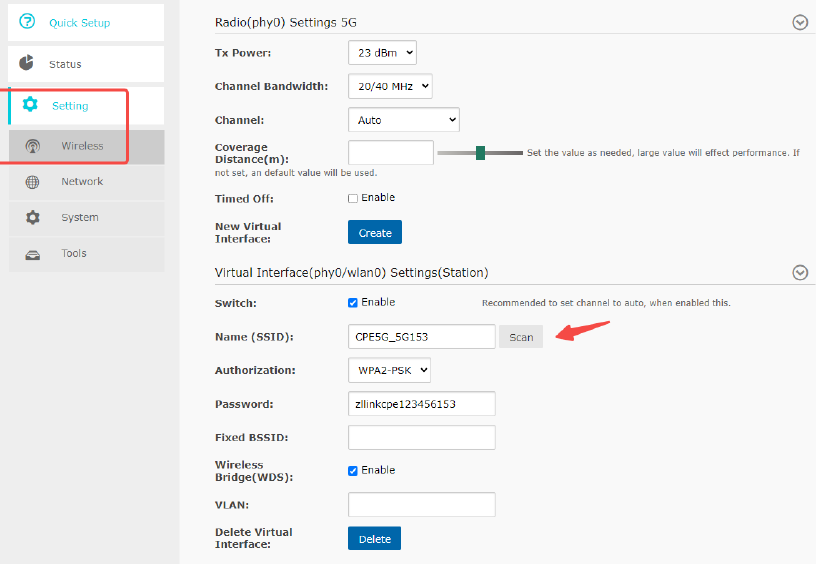

      Modificar el SSID y la contraseña y volver a emparejar - Paso 5

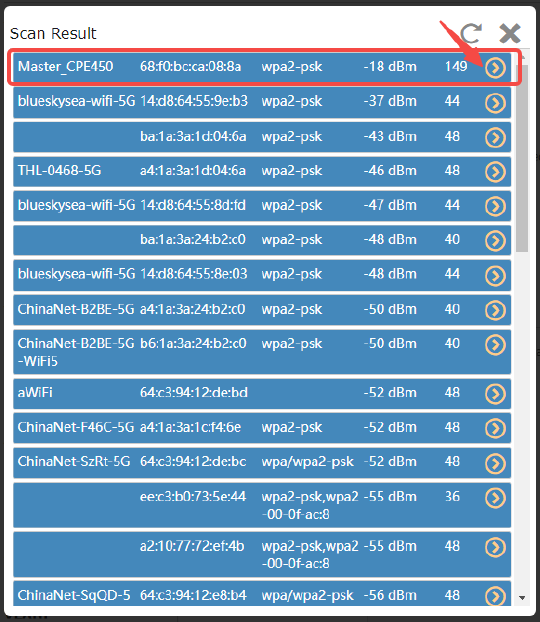

    6. En la página de resultados del escaneo, busque el nombre (SSID) establecido para el puente maestro, que es "Master_CPE450" en la leyenda. Haga clic en el botón "" para seleccionar este puente maestro.
      Modificar el SSID y la contraseña y volver a emparejar - Paso 6
    7. Introduzca la contraseña establecida para el puente principal. La leyenda es "CPE450666". Haga clic en el botón "Aplicar" en la parte superior para guardar y el emparejamiento se realizará automáticamente.

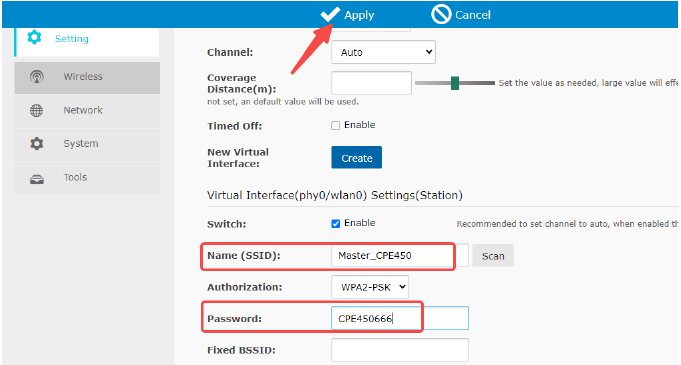

      Modificar el SSID y la contraseña y volver a emparejar - Paso 7
    8. Espere 1 minuto y compruebe que los indicadores de señal en los laterales de los dos puentes están encendidos, lo que significa que el emparejamiento se ha realizado correctamente.

Tabla de correspondencia digital, IP y WiFi

Puede consultar el SSID y la contraseña a través de esta tabla.

LED A IP B IP 5.8G ID SSID Password
0 192.168.255.100 192.168.255.200 0 CPE5G_5G0 zllinkcpe1234560
1 192.168.255.101 192.168.255.201 165 CPE5G_5G165 zllinkcpe123456165
2 192.168.255.102 192.168.255.202 161 CPE5G_5G161 zllinkcpe123456161
3 192.168.255.103 192.168.255.203 157 CPE5G_5G157 zllinkcpe123456157
4 192.168.255.104 192.168.255.204 153 CPE5G_5G153 zllinkcpe123456153
5 192.168.255.105 192.168.255.205 149 CPE5G_5G149 zllinkcpe123456149
6 192.168.255.106 192.168.255.206 48 CPE5G_5G48 zllinkcpe12345648
7 192.168.255.107 192.168.255.207 44 CPE5G_5G44 zllinkcpe12345644
8 192.168.255.108 192.168.255.208 40 CPE5G_5G40 zllinkcpe12345640
9 192.168.255.109 192.168.255.209 36 CPE5G_5G36 zllinkcpe12345636
a 192.168.255.110 192.168.255.210 140 CPE5G_5G140 zllinkcpe123456140
b 192.168.255.111 192.168.255.211 132 CPE5G_5G132 zllinkcpe123456132
c 192.168.255.112 192.168.255.212 124 CPE5G_5G124 zllinkcpe123456124
D 192.168.255.113 192.168.255.213 116 CPE5G_5G116 zllinkcpe123456116
E 192.168.255.114 192.168.255.214 108 CPE5G_5G108 zllinkcpe123456108
F 192.168.255.115 192.168.255.215 100 CPE5G_5G100 zllinkcpe123456100

Especificaciones

Brand UeeVii
Model CPE450
FCC ID 2A6EJ-CPE450
CPU AR9344
DRAM DDR2 64Mbyte, Flash: 8Mbyte
Interface 10/100Mbps LAN*2
Data rate 11a: 54M,48M,36M,24M,18M,12M,9M, 6Mbps
11n: 7.2M,14.4M,21.7M,28.9M,43.3M,57.8M, 65M,72.2M,14.4M,28.9M,43.3M,57.8M, 86.7M,115.6M,130M,144.4Mbps
Transfer method Direct Sequence Spread Spectrum (DSSS)
Modulation OFDM/BPSK/QPSK/CCK/DQPSK/DBPSK
Protocol standard IEEE802.11ac IEEE802.11n, IEEE802.11a, IEEE802.3u
Agreement CSMA/CA,TCP/IP,IPX/SPX,NetBEUI, DHCP,NDIS3,NDIS4,NDIS5
Frequency Range 5180.0~5240.0Mhz, 5745.0~5825.0Mhz
Power ≤3W, POE 24V~1A/48V~0.5A,DC 12V~1A
Antenna 14dBi, Horizontal 60°/Vertical 30°
WEP GUI Support
Telnet Support
Serial Support
Safety WEP 64/128bits, WPA,WPA2,802.1x
Temperature -30~65℃
Box Size & Weight 11.8*11.5*2.7 inch & 2.2 LB

Resolución de problemas

Problema Motivo Solución
Latencia de paquetes
  1. Interferencia inalámbrica
  2. La distancia es demasiado larga o hay algunas paredes entre ellos
  3. El ángulo de la CPE está en la dirección incorrecta, señal débil
  4. El canal actual está congestionado
  1. Utilice el análisis WiFi para elegir el mejor canal
  2. La CPE debe estar a la distancia normal y evitar la pared
  3. Ajuste el ángulo de la CPE según la intensidad de la señal.
  4. Actualice los caracteres del emparejamiento del puente, diferentes caracteres representan diferentes canales.
Contraseña incorrecta
  1. Olvidé la contraseña
  2. Introdujo una contraseña incorrecta
  3. La contraseña WiFi se confunde con la contraseña de acceso WEB
  1. Presione el botón "RST " (RST) en 10 segundos para restablecer el puente, la contraseña predeterminada es admin.
  2. Vuelva a ingresar la contraseña
  3. El nombre de usuario y la contraseña de acceso WEB son "admin" (admin). Consulte la tabla WiFi para encontrar la contraseña de WiFi.
No se puede acceder desde la computadora
  1. La conexión LAN o el cable Ethernet tienen un problema
  2. La IP local no está en el mismo segmento de red de la CPE
  3. La IP local es tomada por otros dispositivos
  1. Asegúrese de que el puente inalámbrico esté conectado a la computadora y que el cable de red sea de buena calidad.
  2. Configure la dirección IPv4 local de la computadora en la misma LAN que el puente. Para obtener más información, consulte la sección avanzada del manual del usuario.
  3. La dirección IPv4 establecida es la misma que la de otros dispositivos, así que reemplácela con otras direcciones IPv4.
La luz LED del sistema está apagada
  1. El adaptador PoE está dañado
  2. Daños en el puerto PoE de la CPE o en la parte LED
  3. El cable Ethernet está suelto, el puerto RJ45 tiene una corriente/voltaje de alimentación incorrectos, más bajos o incorrectos
  1. Compruebe si el adaptador PoE o el conmutador PoE funcionan
  2. Compruebe si el puerto PoE de la CPE está bien
  3. Compruebe si el cable Ethernet está suelto si el cable Ethernet está conectado al puerto PoE
  4. Compruebe si el voltaje es normal, si el enchufe tiene un problema si el voltaje de entrada del adaptador PoE es normal
  5. Póngase en contacto con nosotros para obtener artículos de reemplazo
Baja velocidad de transmisión
  1. Latencia de paquetes
  2. Circuito de cable Ethernet
  3. Ataque de virus de red
  4. Demasiados usuarios de acceso
  5. ¿El tipo de cables de red es inferior a Cat 5e?
  1. Ajuste la distancia, el ángulo y el canal para disminuir la latencia
  2. Compruebe si el puerto está aislado para evitar virus de red y tormentas de difusión
  1. Disminuya los usuarios de acceso.
  2. Cambie a un cable de red Cat 5e o superior.
El dispositivo siempre está muerto
  1. Electricidad estática
  2. Tiempo de ejecución demasiado largo
  3. Golpe de rayo
  1. Haga que la CPE o el adaptador PoE necesiten una conexión a tierra
  2. Tiempo de ejecución superior a 7 días, reinícielo
  3. Después de un rayo, el puerto PoE del dispositivo se rompe o es inestable, es mejor implementar un conductor de rayo
  4. Póngase en contacto con nosotros para obtener artículos de reemplazo
Interrumpió todo Si arruinó todo y no sabe qué hacer a continuación Puede reiniciar los 2 puentes y comenzar la configuración de nuevo.

Soporte técnico y servicio

Gracias por su pedido y por utilizar el puente inalámbrico UeeVii, lea atentamente el manual antes de usarlo.
Si hay algún problema durante el uso, póngase en contacto con nosotros a tiempo.
Correo electrónico del servicio técnico: support@ueevii.com

p. ej.

  1. Faltan accesorios en la caja, póngase en contacto con nosotros.
  2. Si no puede emparejarlo o instalarlo, póngase en contacto con nosotros.
  3. Puente inalámbrico o adaptador de alimentación PoE dañados, por favor póngase en contacto con nosotros.
  4. Si el puente inalámbrico falla o está muerto después de trabajar durante un período de tiempo, póngase en contacto con nosotros.
  5. No hay acceso al puente inalámbrico desde una computadora, por favor póngase en contacto con nosotros.
  6. La velocidad proporcionada por el puente inalámbrico es muy lenta, póngase en contacto con nosotros.
  7. Para obtener el manual de usuario en PDF más reciente y otras preguntas, por favor póngase en contacto con nosotros.

Consejos:
Gracias por pedir y utilizar el puente inalámbrico UeeVii, lea atentamente el manual antes de usarlo. Si hay algún problema durante el uso, póngase en contacto con nosotros a tiempo.
La instalación de este dispositivo requiere algunos conocimientos de red. Si no puede instalarlo, háganoslo saber o póngase en contacto con un profesional.
Correo electrónico de atención al cliente: support@ueevii.com

Sitio web: https://www.ueevii.com
FaceBook: https://www.facebook.com/UeeVii
Grupo de FB: https://www.facebook.com/groups/8869731233069487
Canal de YouTube: https://www.youtube.com/channel/UCvcFqnEd44EJWDrBIb7wxWQ

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del UeeVii CPE450

Idiomas disponibles

Tabla de contenido
