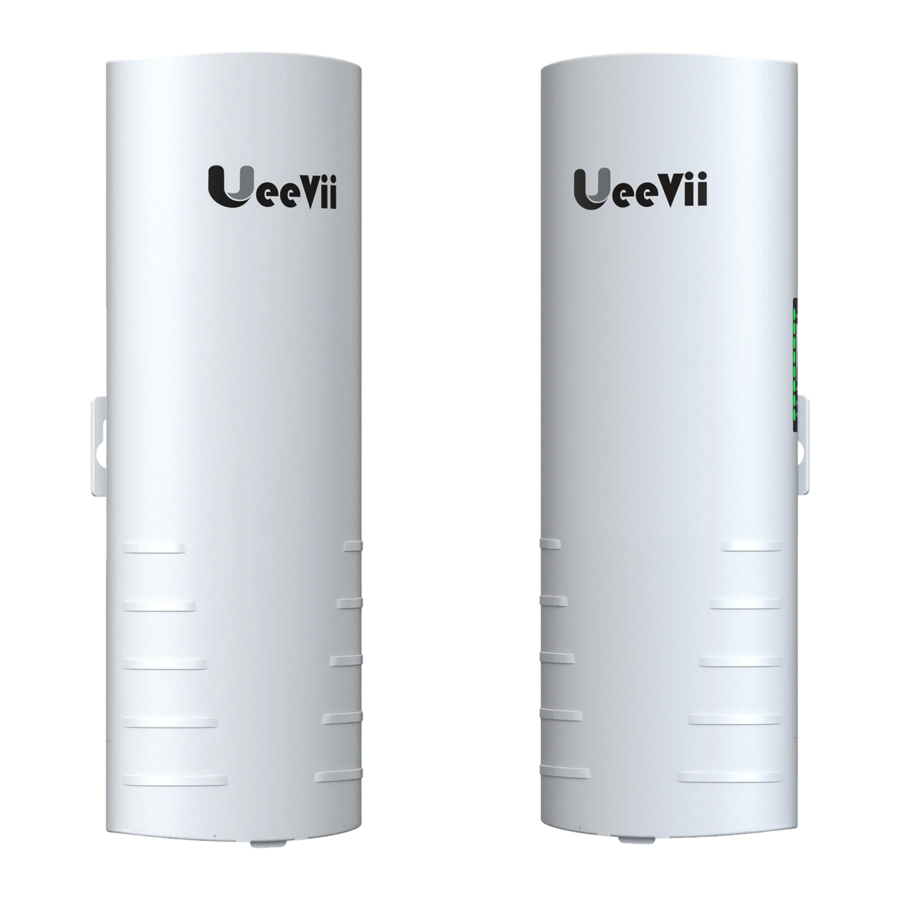

Manual del UeeVii CPE452

Presentación

Consejos: Si tiene algún problema durante el uso, póngase en contacto con nosotros a tiempo.
La instalación de este dispositivo requiere algunos conocimientos de red. Si no puede instalarlo, póngase en contacto con nosotros o con un profesional.
Correo electrónico de atención al cliente: support@ueevii.com

El UeeVii CPE452 es un dispositivo de transmisión inalámbrica de largo alcance de 5,8G. Utiliza tecnología de comunicación inalámbrica para transmitir datos de red utilizando el aire como medio para realizar interconexiones punto a punto o punto a multipunto de larga distancia. La capa de enlace de datos de trabajo realiza la interconexión de redes de área local. La distancia de transmisión puede alcanzar hasta 3 km. La transmisión del puente de vídeo CPE452 suele constar de dos dispositivos en modo AP y Cliente respectivamente. En el lado del cliente (lado receptor), el CPE se conecta con la cámara IP, en el lado AP (lado transmisor), el CPE se conecta con una grabadora de vídeo. El AP puede recibir datos inalámbricos transmitidos desde múltiples Clientes, y es fácil y conveniente para la gestión centralizada del equipo remoto. El CPE se utiliza ampliamente en autopistas, monitorización de ríos de embalses, sistemas de monitorización de ascensores, sistemas de monitorización de grúas de obra, sistemas de monitorización de terminales portuarias, sistemas de monitorización de acuicultura marina, etc. Punto a punto extiende el alcance de la red WiFi, extiende la red en la casa a su granero, garaje, iglesia, almacén, e incluso la casa del vecino a través de la transmisión de la señal del puente inalámbrico. No hay necesidad de instalar un nuevo módem y pagar por él cada mes, ahorrando dinero.

Características destacadas

1. Puente de transmisión inalámbrica de largo alcance de 5,8G.
2. Soporta modo punto a punto, punto a multipunto.
3. Antena de alta ganancia de 14dbi, ajuste automático de la potencia.
4. Distancia de transmisión de hasta 3 km (sin barreras).
5. Modo de red WDS, red de vídeo dual compatible.
6. Marcación para emparejar el transmisor y el receptor.
7. Soporta el acceso al navegador del PC y la modificación del dispositivo.
8. Fuente de alimentación PoE de 24 V, ahorro de energía eficiente.

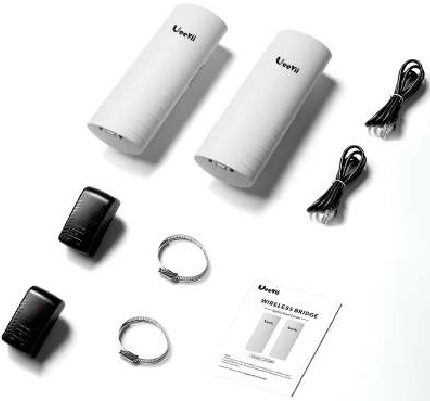

Lista de paquetes

2 * Puente inalámbrico CPE452

2 * Adaptador POE (24 V)

2 * Cable de red

2 * Aro de metal

1 * Manual de usuario

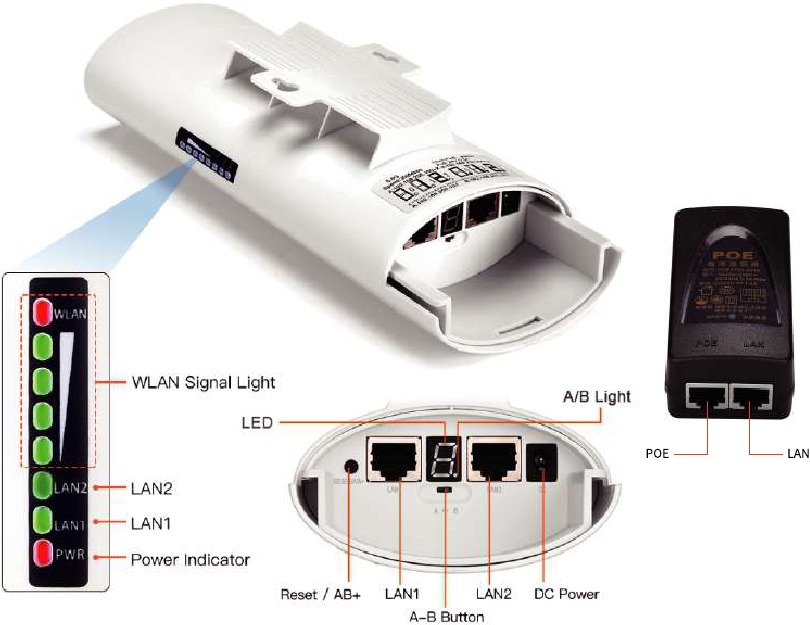

Parte de los detalles

Descripción detallada

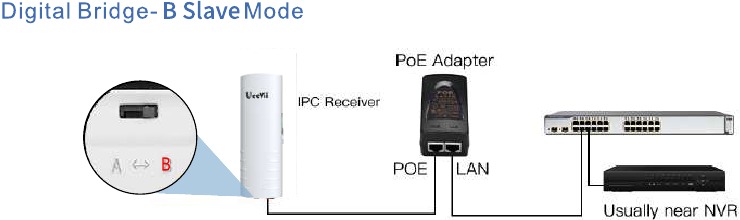

Fuente de alimentación PoE

El puente inalámbrico adopta una fuente de alimentación PoE, que es fácil de instalar y gestionar, a la vez que ahorra costes.

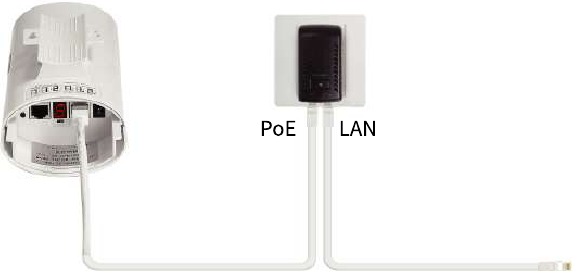

1. El puerto LAN de la fuente de alimentación PoE está conectado al PC, al router y al conmutador.
2. De acuerdo con los requisitos, prepare un cable de red lo suficientemente largo (se recomienda que esté dentro de los 20 metros, debe ser Cat 5e o superior) para conectar el puente inalámbrico y la fuente de alimentación PoE. El puerto PoE de la fuente de alimentación PoE está conectado al puerto LAN/PoE del puente inalámbrico.
3. Debe utilizar la fuente de alimentación PoE de 24V~1A adjunta, no es compatible con el adaptador de alimentación PoE de 48V y la fuente de alimentación del conmutador PoE (datos transferibles). Soporta fuente de alimentación DC de 12V~1A, no incluida.

Fuente de alimentación PoE

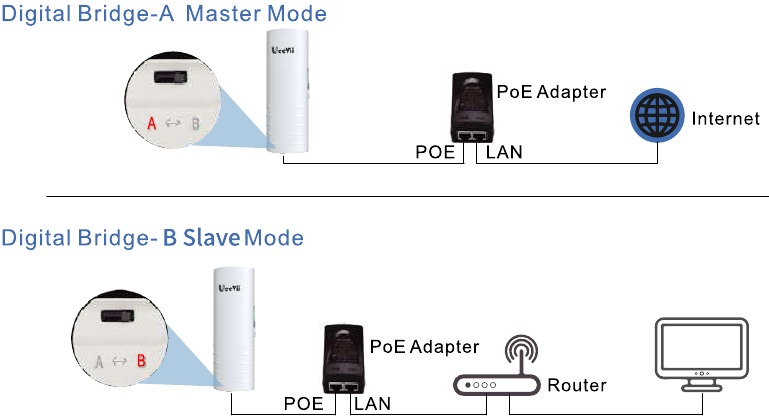

1. Transmitir la señal de la red inalámbrica

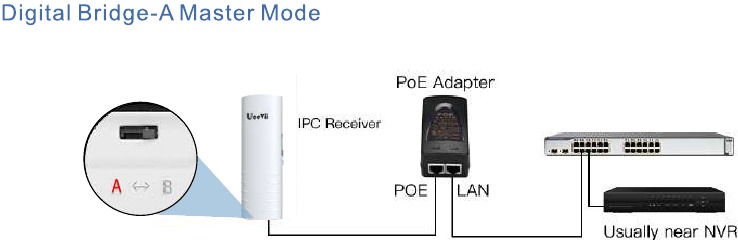

2. Transmisión de la señal de vídeo de la cámara



Guía de emparejamiento

1. Paso de emparejamiento punto a punto:
   1. Cambie una unidad a A (puente maestro) y otra a B (puente esclavo);
   2. Conecte el POE a cada unidad utilizando el cable Ethernet y enchufe el POE;
   3. Espere a que se enciendan, unos 2 minutos;
   4. Utilice el pequeño botón de reinicio para hacer clic hasta que obtenga un canal con una letra. 1,2,3,..., A,B,C,...,F, aquí se utiliza C;
   5. Luego, en la otra unidad haga lo mismo. Ambas unidades deben estar en el mismo canal;
   6. Espere de 2 a 5 minutos para completar el emparejamiento. Cuando el número del tubo digital es sólido y la luz de señal en el lado se enciende, significa que el emparejamiento es exitoso;
   7. Finalmente, conecte otros dispositivos (Router, PC, Switch) e instálelos en la ubicación de destino.

2. Paso de emparejamiento punto a multipunto:
   por ejemplo, 1 puente maestro con 3 puentes esclavos
   1. Cambie una unidad a A (puente maestro) y 3 unidades a B (puente esclavo);
   2. Conecte el POE a cada unidad utilizando el cable Ethernet y enchufe el POE;
   3. Espere a que se enciendan, unos 2 minutos;
   4. Utilice el pequeño botón de reinicio para hacer clic hasta que obtenga un canal con una letra. 1,2,3,..., A,B,C,...,F, aquí se utiliza C;
   5. Luego, en las otras 3 unidades haga lo mismo. 4 unidades deben estar en el mismo canal;
   6. Espere de 2 a 5 minutos para completar el emparejamiento. Cuando el número del tubo digital es sólido y la luz de señal en el lado se enciende, significa que su emparejamiento es exitoso;
   7. Finalmente, conecte otros dispositivos (Router, PC, Switch) e instálelos en la ubicación de destino.

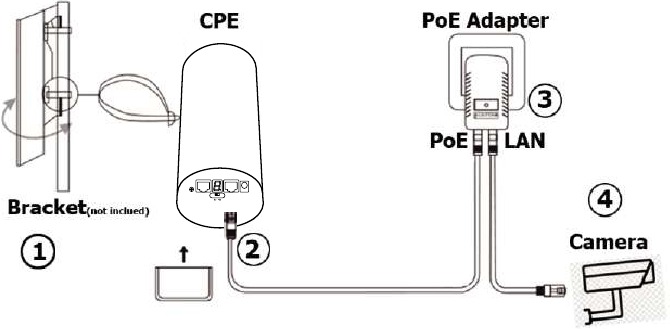

Instalación

1. Coloque el CPE en la posición seleccionada y ajuste la orientación del panel frontal del CPE para que sea aproximadamente la misma que la dirección seleccionada, luego use las bridas para fijar el CPE, el soporte no está incluido en el paquete. Soporte universal UeeVii recomendado (ASIN: B09NLLG8MZ).
2. Por favor, prepare un cable de red lo suficientemente largo para conectar el adaptador PoE y el CPE, el cable de red está conectado al puerto LAN del CPE, y el otro extremo está conectado al puerto PoE del adaptador PoE. Se recomienda utilizar un cable de red blindado cat 5 (o superior) con un cable de tierra.
3. Conecte el adaptador PoE PoE al CPE, y el LAN a la cámara, PC, router o conmutador en función de la topología de la red. El papel del PoE es proporcionar energía y transmisión de datos para el CPE.
4. La conexión LAN del adaptador PoE del CPE maestro monitorea Internet, y el LAN del adaptador PoE del CPE esclavo conecta cámaras o routers y otros equipos.

Consejos de instalación:

1. Para la instalación, la línea de visión de los 2 soportes de puente inalámbrico debe ser clara y no puede pasar a través de la pared. No hay electricidad fuerte, magnetismo fuerte y otras interferencias de señal entre los dos puentes inalámbricos.
2. El ángulo de transmisión de la señal del puente inalámbrico es de 60°, para la instalación punto a multipunto, el ángulo del puente esclavo debe ajustarse para asegurar que está dentro del rango de señal de 60 grados del puente principal. La dirección de polarización de la antena es horizontal 60°/vertical 30°.

Función WiFi

1. La función WiFi está activada por defecto para el puente maestro.
   WiFi SSID: CPE5G-5GXXX
   WiFi PWD: zllinkcpe123456XXX
   XXX representa diferentes canales, por favor refiérase a la tabla de comparación en el manual del usuario.
2. Puede acceder al puente inalámbrico a través de su ordenador para configurar el SSID y la nueva contraseña WiFi. Por favor, consulte la sección de configuración avanzada.

Caso de aplicación

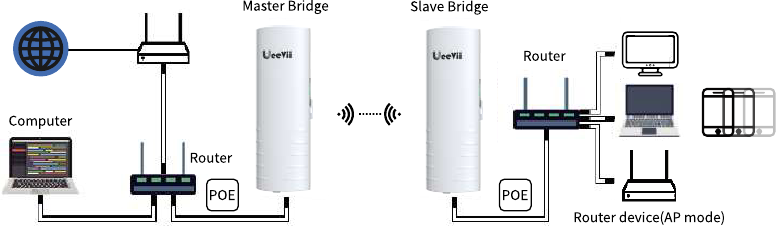

Caso 1: Alcance de WiFi de red extendida punto a punto
Adecuado para extender la red a segundos edificios, como garajes, tiendas, graneros, etc.

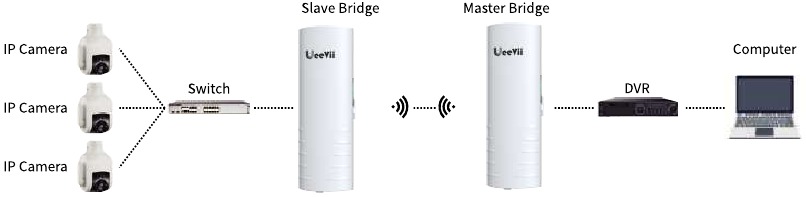

Caso 2: Extensión punto a punto del alcance de las cámaras de vigilancia

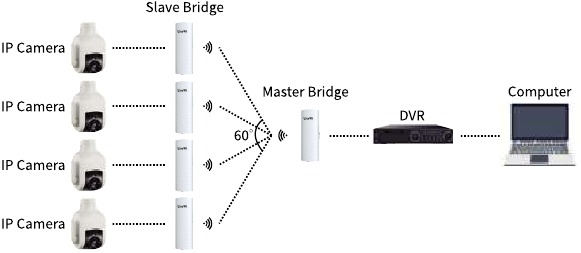

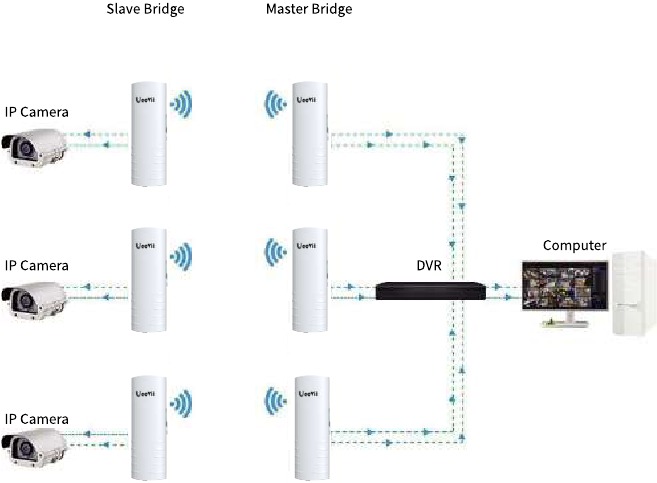

Caso 3: Alcance extendido de cámaras de vigilancia de punto a multipunto

Caso 4: Alcance extendido de cámaras de vigilancia de punto a punto

Nota: Puede utilizar el puente inalámbrico sin ajustes avanzados

1. Puente inalámbrico de acceso a ordenador, conecte el CPE al ordenador. Consulte la figura de la izquierda para conectar el CPE al ordenador a través de un adaptador PoE y un cable Ethernet.


2. Modifique la dirección IP de su ordenador, haga que la IP de su ordenador y la dirección IP del puente estén en el mismo segmento de red (LAN) para que pueda acceder a ellos.

   Paso 1: Busque y abra "Abrir centro de redes y recursos compartidos" en su ordenador.
   Consejos: haga clic en el icono de red en la esquina inferior derecha del ordenador.

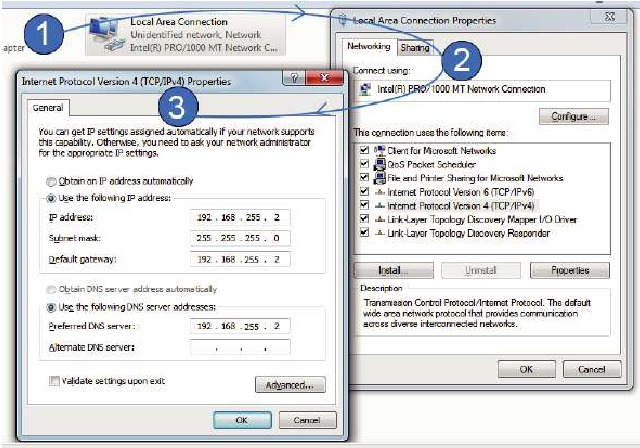

   Paso 2: Busque y abra "Cambiar la configuración del adaptador", seleccione "Conexión de área local" para hacer clic con el botón derecho y abrir las propiedades de la red. Consulte la imagen de arriba para abrir.
   Paso 3: Busque y haga doble clic para abrir "Protocolo de Internet versión 4 (TCP/IPv4)", elija "Usar la siguiente dirección IP" e introduzca la dirección IP, la máscara de subred, la puerta de enlace predeterminada y el servidor DDS preferido.

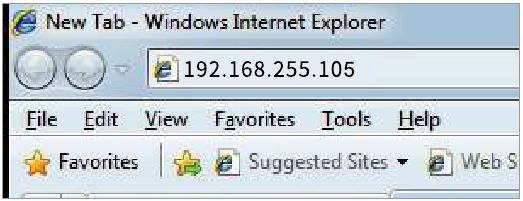

3. Cambie la dirección IP de su ordenador a 192.168.255.xxx (192.168.255.xxx no puede ser la misma que la IP del CPE), entonces la dirección IP de entrada es 192.168.255.xxx, la máscara de subred es 255.255.255.0 (Autocompletar), la puerta de enlace predeterminada es 192.168.255.xxx, el servidor DDS preferido 192.168.255.xxx. Puede utilizar 192.168.255.105(xxx=2) en la imagen de referencia para configurar.


4. En la pantalla de inicio de sesión, el nombre de usuario y la contraseña de inicio de sesión predeterminados del puente inalámbrico son "admin", simplemente introduzca la contraseña para iniciar sesión.
   Nota: "admin" no es la contraseña del SSID de WiFi, es solo la contraseña para el acceso WEB.

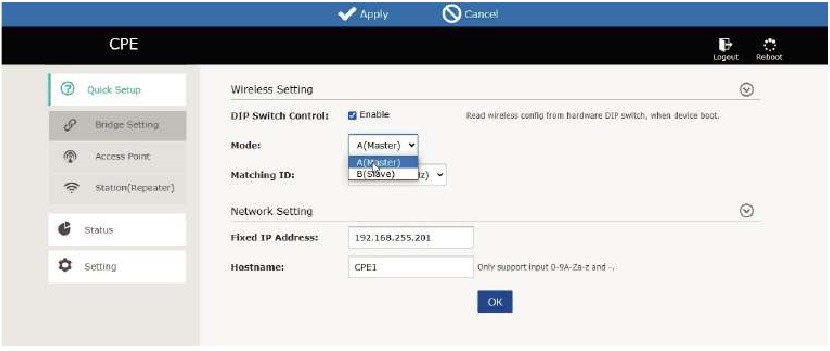

5. Inicio de sesión correcto, vaya a la configuración.

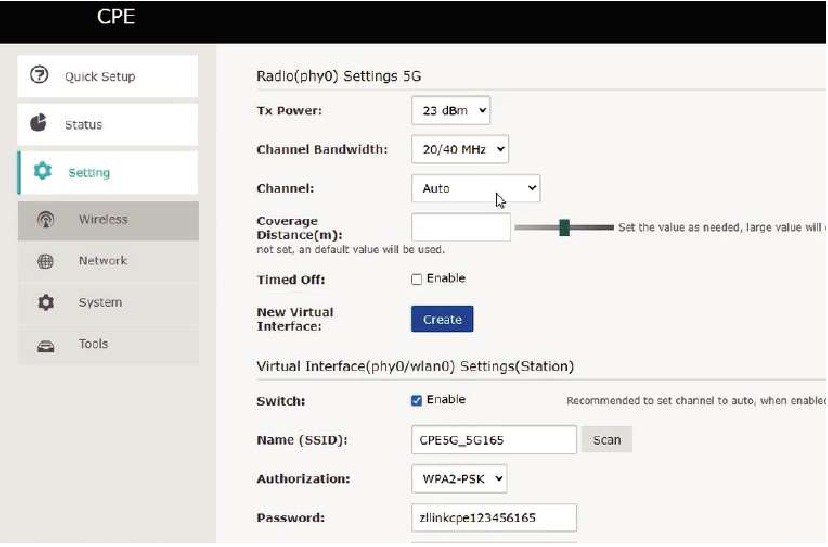

6. En la configuración inalámbrica, desactive "Hide SSID" (Ocultar SSID), luego modifique el nombre del SSID y la contraseña de WiFi, y finalmente haga clic en "Apply" (Aplicar) para completar la configuración.

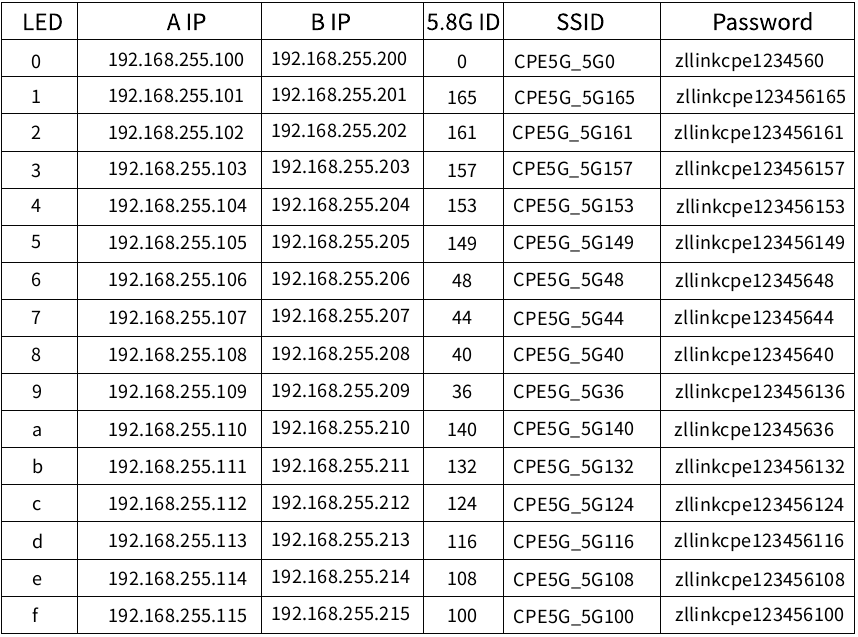

Gráfico de correspondencia digital, IP y WiFi

Puede consultar el SSID y la contraseña a través de este gráfico.

Especificaciones

Resolución de problemas

Soporte técnico y servicio

Lea atentamente el manual antes de usarlo. Si tiene algún problema durante el uso, póngase en contacto con nosotros a tiempo.
Correo electrónico del servicio técnico: support@ueevii.com, p. ej.

1. Si faltan accesorios en la caja, póngase en contacto con nosotros.
2. Si no puede emparejarlo o instalarlo, póngase en contacto con nosotros.
3. Puente inalámbrico o adaptador de corriente PoE dañados, póngase en contacto con nosotros.
4. Si el puente inalámbrico falla o deja de funcionar después de un tiempo, póngase en contacto con nosotros.
5. Si no puede acceder al puente inalámbrico desde un ordenador, póngase en contacto con nosotros.
6. Si la velocidad proporcionada por el puente inalámbrico es muy lenta, póngase en contacto con nosotros.
7. Para obtener el manual de usuario en PDF más reciente y otras preguntas, póngase en contacto con nosotros.
