Manual de dji RONIN 3D (DF01)

Introducción

El sistema de enfoque 3D DJI RONIN^TM se puede instalar en la cámara o en la jaula de la cámara para facilitar el enfoque manual del objetivo. El sistema de enfoque 3D solo se puede usar para enfocar sujetos en el centro de la vista de la cámara. No se recomienda establecer la distancia focal del objetivo a más de 85 mm cuando se utiliza el sistema de enfoque 3D.

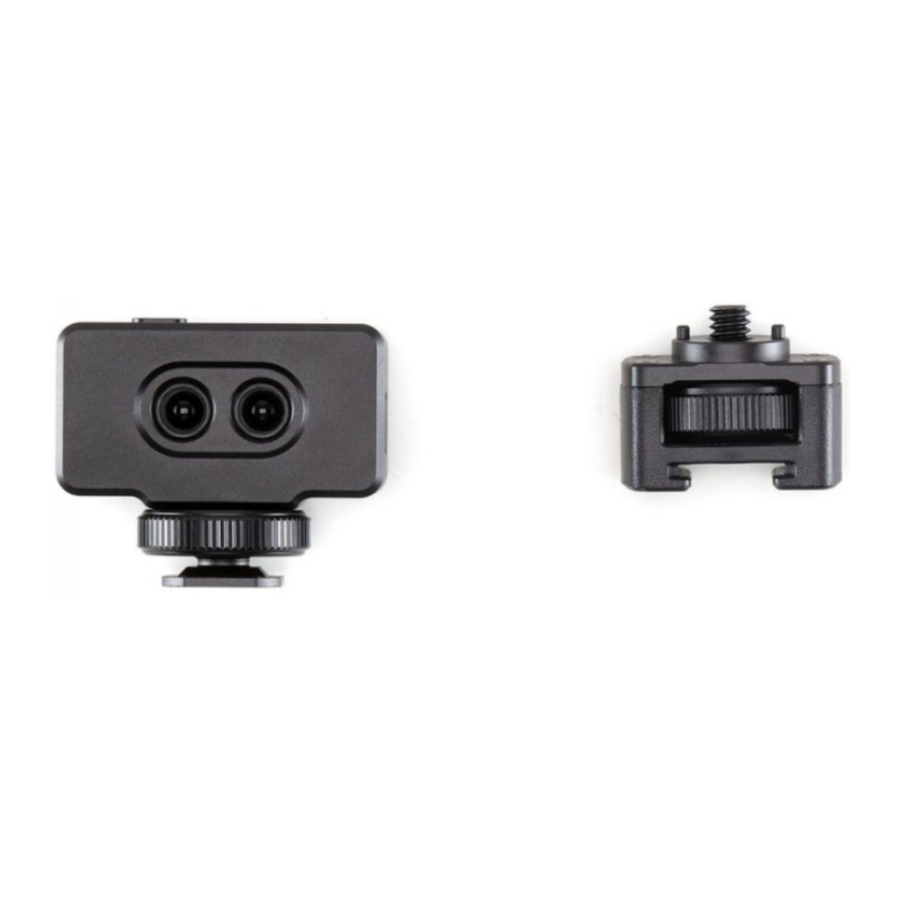

Descripción general

1. Indicador de estado
2. Botón de cambio AF/MF
3. Puerto USB-C
4. Rosca de 1/4"-20 a adaptador de zapata fría
5. Tornillo de mariposa
6. Base de montaje
7. Rueda de bloqueo
8. Sensor de distancia por infrarrojos (TOF)
9. Cable USB-C

Instalación y conexión

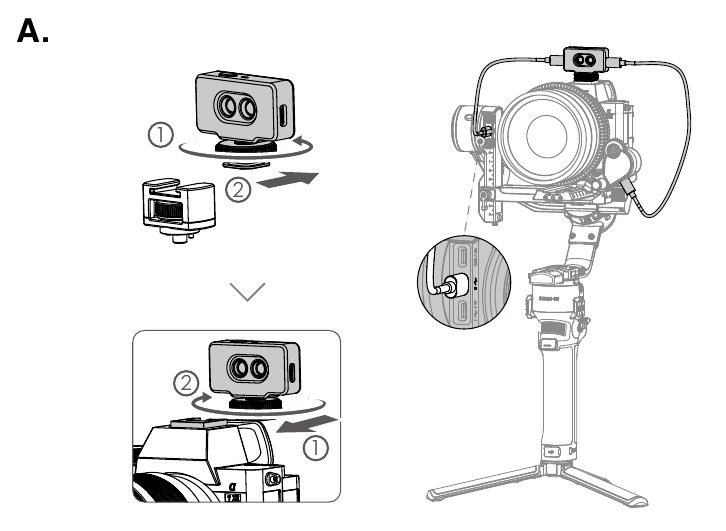

Instalación en la zapata fría de la cámara (Figura A)

1. Retire la rosca de 1/4"-20 al adaptador de zapata fría.
2. Instale el sistema de enfoque 3D en la zapata fría de la cámara y gire la rueda de bloqueo para fijarlo firmemente.
3. Utilice dos cables USB-C para conectar el sistema de enfoque 3D al puerto USB-C y al motor de enfoque del estabilizador.

• NO inserte directamente cables o dispositivos de terceros en ninguno de los puertos USB-C del sistema de enfoque 3D. De lo contrario, el sistema de enfoque 3D o los dispositivos de terceros podrían resultar dañados por la fuente de alimentación.

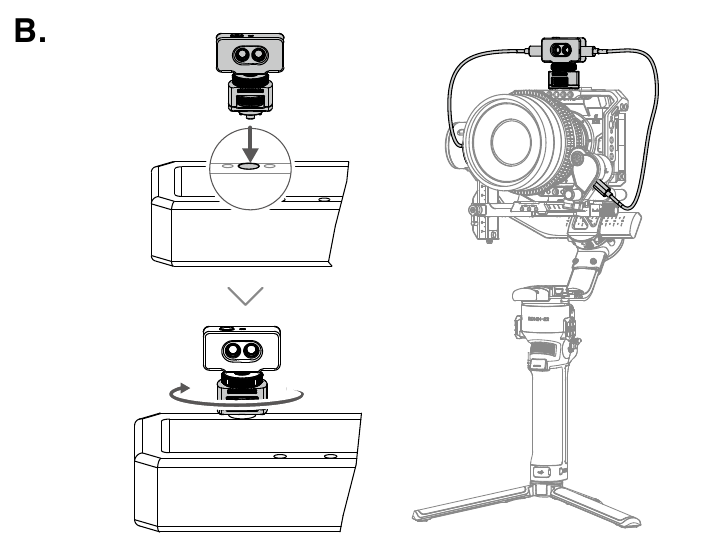

Instalación en la jaula de la cámara (Figura B)

1. Utilice una rosca de 1/4"-20 a un adaptador de zapata fría para instalar el sistema de enfoque 3D en la jaula de la cámara y gire el tornillo de mariposa para fijarlo firmemente.
2. Utilice dos cables USB-C para conectar el sistema de enfoque 3D al puerto USB-C y al motor de enfoque del estabilizador.

Uso del sistema de enfoque 3D
Se requiere un motor de enfoque para poder utilizar el sistema de enfoque 3D.

Calibración

El sistema de enfoque 3D debe calibrarse antes de utilizarlo por primera vez. Siga los pasos a continuación para calibrar. Se debe colocar una persona u objeto grande en el centro de la vista de la cámara para poder calibrar.

1. Encienda el estabilizador DJI RS 2, deslice el dedo hacia arriba en la pantalla táctil, pulse Dial Functions (Funciones de dial) y Focus Motor (Motor de enfoque).
2. Vuelva a la pantalla de inicio, deslice el dedo hacia la izquierda, pulse Create (Crear), deslice el dedo hacia arriba y pulse 3D Focus.
3. Pulse Lens Calibration (Calibración del objetivo). Realice Focus Motor Calibration (Calibración del motor de enfoque) siguiendo las indicaciones y seleccione la distancia focal.

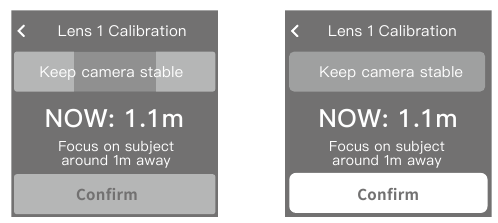

4. Enfoque el sistema de enfoque 3D en una persona u objeto grande en el centro de la vista de la cámara que esté a aproximadamente 1 m de distancia. Mantenga la cámara estable y NO mueva el estabilizador hasta que la barra de progreso esté completamente verde. Ajuste el dial frontal hasta que el sujeto esté enfocado y pulse Confirm (Confirmar).

5. Repita el paso anterior con una persona u objeto grande que esté a aproximadamente 4 m de distancia.
   • El sistema de enfoque 3D debe recalibrarse si se reemplaza el objetivo.
   • Se recomienda enfocar a una persona durante la calibración.

Configuración del objetivo
La configuración del objetivo se puede usar para almacenar hasta tres conjuntos de parámetros de objetivo calibrados. Una vez almacenados, los usuarios pueden seleccionar los parámetros directamente pulsando Lens Configuration (Configuración del objetivo).

Uso
Si se reemplaza el objetivo de la cámara, el motor de enfoque debe recalibrarse la próxima vez que se encienda el sistema de enfoque 3D. Para calibrar el motor de enfoque, pulse dos veces el botón AF/MF Switch (Cambio AF/MF) o siga las indicaciones para calibrar el motor de enfoque después de seleccionar el objetivo en Lens Configuration (Configuración del objetivo).
Para cambiar entre AF y MF, pulse el botón AF/MF Switch (Cambio AF/MF) una vez o cambie entre AF y MF en la pantalla táctil. Una vez en AF, el sistema de enfoque 3D estará activo y el indicador de estado se volverá de color verde fijo.

• NO conecte y desconecte el sistema de enfoque 3D mientras está encendido. De lo contrario, los parámetros se perderán y el motor de enfoque deberá calibrarse de nuevo.
• Solo se admiten objetivos de enfoque manual con un límite mecánico.
• NO utilice disolventes orgánicos corrosivos como alcohol para limpiar el objetivo del sistema de enfoque 3D.
• Asegúrese de que el sensor de distancia por infrarrojos (TOF) no esté bloqueado por el parasol o el filtro de la cámara. De lo contrario, el enfoque automático del 3D Focus será impreciso.
