Manual del DJI OM 4

Cómo navegar a un tema
Vea una lista completa de temas en la tabla de contenido. Haga clic en un tema para navegar a esa sección.

Uso de este manual

Leyenda

Importante

Sugerencias y consejos

Antes de usar

Lea los siguientes documentos antes de usar el DJI OM 4:

1. Aviso legal y directrices de seguridad
2. Guía de inicio rápido
3. Manual de usuario

Se recomienda ver todos los videos tutoriales en el sitio web oficial de DJI (www.dji.com/om-4/tutorials) o en la aplicación DJI Mimo. Lea el aviso legal y las directrices de seguridad, así como la guía de inicio rápido antes de usarlo por primera vez. Consulte este manual de usuario para obtener más información.

Descargar la aplicación DJI Mimo

Escanee el código QR o busque "DJI Mimo" en la App Store o en Google Play.

La versión iOS de DJI Mimo es compatible con iOS v11.0 y posteriores. La versión Android de DJI Mimo es compatible con Android v7.0 y posteriores.

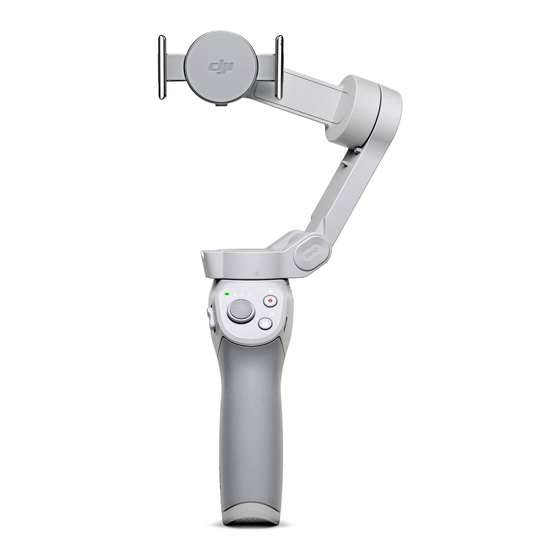

Introducción

Equipado con estabilización de 3 ejes, el DJI OM 4 convierte tu teléfono móvil en una cámara que puede ofrecer imágenes estabilizadas y súper fluidas. El diseño plegable hace que el DJI OM 4 sea cómodo de transportar y almacenar, mientras que la nueva conexión magnética para el teléfono significa que es aún más fácil de usar. Ligero y ergonómico, el DJI OM 4 pone la creación de videos fluidos a tu alcance. Sé creativo con funciones como ActiveTrack™ 3.0, Hyperlapse, Timelapse, DynamicZoom, Pano y el modo Story que están disponibles a través de DJI Mimo.

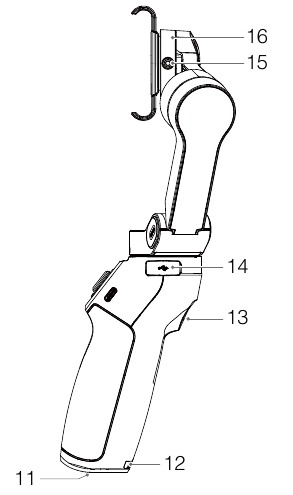

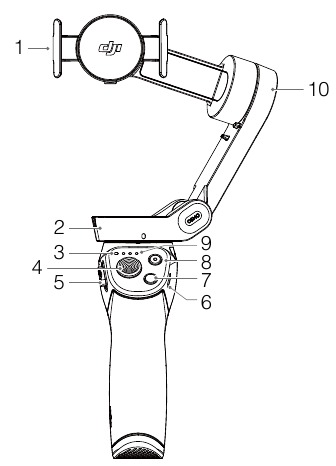

Descripción general

1. Abrazadera magnética para teléfono
2. Motor panorámico
3. Indicador de estado del sistema
4. Joystick
5. Control deslizante de zoom
6. Puerto de carga (USB-C)
7. Botón de encendido/M
8. Botón de obturador/grabación
9. Indicadores de nivel de batería
10. Motor de inclinación
11. Puerto UNC de 1/4"-20
12. Orificio para cordón
13. Gatillo
14. Puerto USB-A
15. Orificio para tornillo M3×0,5
16. Motor de balanceo
17. Soporte de anillo magnético

Primeros pasos

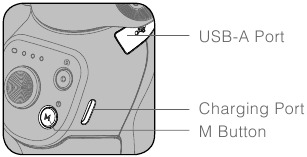

Carga

Para cargar el DJI OM 4, conecte un adaptador USB (no incluido) al puerto de carga utilizando el cable de alimentación (incluido). La batería está completamente cargada cuando los indicadores de nivel de batería se apagan. Tiempo de carga: 2,5 horas (probado en un entorno con una temperatura de 25 °C cuando se utiliza un cargador de 10 W)
Tiempo máximo de ejecución: 15 horas (probado con el estabilizador equilibrado y mantenido de forma constante. Este valor debe tomarse solo como referencia)

El DJI OM 4 se puede utilizar como un banco de energía. Conecte su teléfono móvil al puerto USB-A. Si el DJI OM 4 está encendido, el teléfono móvil comenzará a cargarse. Si el DJI OM 4 está apagado, presione el botón M una vez para iniciar la carga.

Cómo colocar el teléfono

1. La abrazadera magnética para teléfono y el soporte de anillo magnético provistos se pueden usar para montar un teléfono en el DJI OM 4.
   Uso de la abrazadera magnética para teléfono: coloque la abrazadera magnética para teléfono en el centro del teléfono.

• Asegúrese de que la dirección de la abrazadera magnética para teléfono sea la misma que se muestra y que esté en el centro del teléfono. De lo contrario, el rendimiento del estabilizador podría verse afectado.
• Ajuste la abrazadera del teléfono y asegúrese de que esté tan vertical como el teléfono.
• Para un rendimiento óptimo, use la almohadilla elevadora provista si usa un teléfono de menos de 7,5 mm de grosor o que pese menos de 160 g.

Uso del soporte de anillo magnético:

• Solo coloque el soporte de anillo magnético a los teléfonos compatibles con el DJI OM 4. Consulte la lista de compatibilidad de teléfonos móviles con el DJI OM 4 en www.dji.com/om-4 para obtener más información.
• Se debe usar la etiqueta adhesiva cuando se coloque el soporte de anillo magnético a un teléfono móvil hecho de vidrio. NO coloque el soporte de anillo magnético directamente a un teléfono móvil hecho de vidrio.
• NO coloque el soporte de anillo magnético a una funda de teléfono móvil. De lo contrario, el rendimiento del estabilizador podría verse afectado.
• Asegúrese de que no quede aire atrapado entre la etiqueta adhesiva y el teléfono móvil. De lo contrario, el teléfono móvil podría caerse.


Siga los pasos a continuación para colocar el soporte de anillo magnético en el centro del teléfono móvil.

1. Use las toallitas húmedas para limpiar la parte posterior del teléfono móvil y use las toallitas secas después. Coloque la etiqueta adhesiva en el centro de la parte posterior del teléfono móvil.

2. Coloque la guía de alineación en la parte posterior del teléfono móvil. Ajuste la posición de la guía de alineación para ubicar el centro del teléfono móvil.

3. Coloque el soporte de anillo magnético en la parte posterior del teléfono móvil. Asegúrese de que esté bien sujeto.

4. Retire la guía de alineación. Espere 12 horas antes de colocar el teléfono móvil en el DJI OM 4 con el soporte de anillo magnético.


2. Alinee las marcas en la abrazadera del teléfono o en el soporte de anillo y en la placa de montaje. Coloque el teléfono móvil en el DJI OM 4.

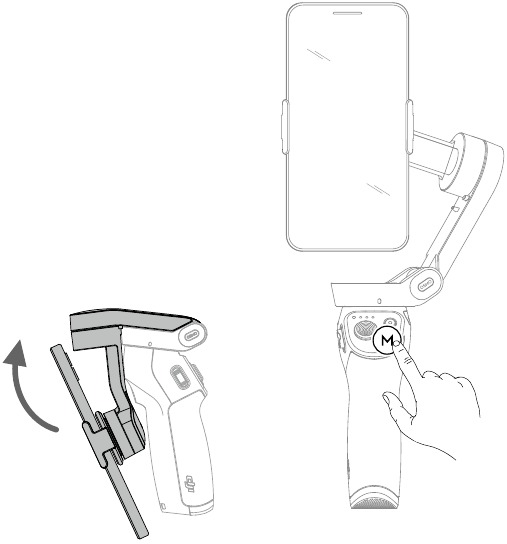

3. Despliegue el DJI OM 4 y mantenga presionado el botón M para encenderlo.


Monte su teléfono móvil antes de encender el DJI OM 4. Si no se detecta ningún teléfono móvil, el DJI OM 4 vibrará y entrará en modo de espera. Para sacarlo del modo de espera, presione cualquier botón después de montar el teléfono móvil.

Uso de DJI OM 4

Después de encenderlo, el DJI OM 4 entrará en modo de seguimiento de forma predeterminada. El estabilizador convierte los movimientos del joystick en transiciones suaves de panorámica e inclinación, y reduce el impacto de las vibraciones naturales.

El teléfono móvil también se puede ajustar con la mano.

Funciones de los botones y puertos

Botón M

Cuando está apagado
Pulse una vez: compruebe el nivel de batería.
Mantenga pulsado hasta que emita un pitido una vez: encender.

Cuando está encendido
Pulse una vez: cambie entre el modo de foto y el de vídeo (esta es la configuración predeterminada y se puede cambiar en DJI Mimo).
Pulse dos veces: cambie entre el modo horizontal y el vertical.
Mantenga pulsado hasta que emita un pitido una vez: entre o salga del modo de espera.
Mantenga pulsado hasta que emita dos pitidos: apagar.

Botón de obturación/grabación

Pulse una vez para hacer una foto o iniciar o detener la grabación. Mantenga pulsado para disparo en ráfaga cuando esté en el modo de foto.

Indicadores de nivel de batería

Indica el nivel de batería del DJI OM 4.

Indicador de estado del sistema

Indica el estado actual.

Joystick

Mueva verticalmente para inclinar el teléfono móvil. Mueva horizontalmente para desplazar el teléfono móvil. La dirección de control del joystick se puede configurar en DJI Mimo.

Control deslizante de zoom

Mueva el control deslizante a la posición T para ampliar el sujeto y mueva el control deslizante a la posición W para reducirlo. Empuje el control deslizante una vez para cambiar el zoom una vez. Empuje el control deslizante continuamente para cambiar el zoom continuamente.

Gatillo

Mantenga pulsado para entrar en el modo de bloqueo. En el modo de bloqueo, el estabilizador no seguirá los movimientos del mango. Suelte para salir del modo de bloqueo.
Pulse una vez para iniciar o detener ActiveTrack 3.0.
Pulse dos veces para volver a centrar el estabilizador. Cuando se utiliza ActiveTrack 3.0, el estabilizador se volverá a centrar en el centro de la vista de la cámara.
Pulse tres veces para cambiar entre las cámaras frontal y trasera.
Pulse una vez y, a continuación, mantenga pulsado para entrar en el modo Sport. Suelte para salir. En el modo Sport, la velocidad de seguimiento del estabilizador aumenta para capturar movimientos rápidos.

Puerto de carga (USB-C)

Cargue el DJI OM 4 conectando un adaptador USB a este puerto.

Puerto USB-A

El puerto USB-A se puede utilizar para cargar teléfonos móviles.

Puerto UNC de 1/4"-20

El puerto UNC de 1/4"-20 se puede utilizar para acoplar un trípode.

Orificio para tornillo M3×0,5

Se utiliza para montar contrapesos. Se deben utilizar contrapesos si se monta un objetivo de cámara o un micrófono en el teléfono móvil. Asegúrese de que el peso total de estos accesorios sea inferior a 290 g.

Orificio para cordón

El orificio para el cordón se puede utilizar para acoplar una correa de muñeca.

Operación combinada

La conexión Bluetooth se puede restablecer si el DJI OM 4 no se puede conectar o encontrar. Pulse el botón M, el botón del obturador y el gatillo simultáneamente para restablecer la conexión Bluetooth. La conexión Bluetooth se restablece correctamente cuando el indicador de estado del sistema cambia de verde a amarillo. Busque el DJI OM 4 y vuelva a conectarse.

El DJI OM 4 se apagará automáticamente si no se realiza ninguna operación durante 10 minutos en el modo de espera.

Modo de funcionamiento

Las siguientes figuras muestran los modos de funcionamiento cuando se utiliza el OM 4 en modo horizontal. Los mismos modos de funcionamiento se aplican cuando se utiliza en modo vertical.

Modo vertical

El modo vertical se puede utilizar sin ninguna otra intervención del usuario. En este modo, pulse el botón M dos veces rápidamente para centrar el teléfono móvil.

Modo de agarre lateral

Gire el DJI OM 4 hacia la derecha o hacia la izquierda 90° para pasar del modo vertical al modo de agarre lateral.

Modo invertido

Sostenga el DJI OM 4 boca abajo para entrar en el modo invertido, en el que el teléfono móvil puede capturar fácilmente imágenes desde una posición más baja.

Modo de posición baja

Mantenga pulsado el gatillo y, a continuación, incline el DJI OM 4 hacia delante para entrar en el modo de posición baja. El ángulo de inclinación se amplía, lo que lo hace más adecuado para disparar desde una posición baja.

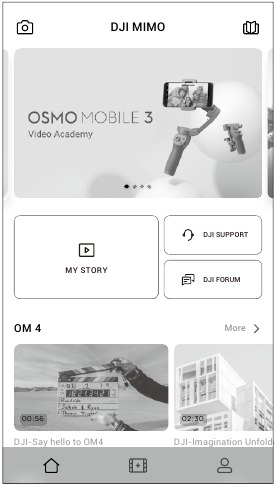

Aplicación DJI Mimo

Vea una transmisión de video HD en vivo en la pantalla de su teléfono móvil a través de la aplicación DJI Mimo. La aplicación también le permite usar los modos Hyperlapse, Timelapse, ActiveTrack 3.0, DynamicZoom, Pano y Story, o configurar la cámara y los ajustes del estabilizador con solo unos pocos toques.

Vista de la cámara: toque para conectarse a DJI OM 4. Una vez conectado, DJI Mimo entra en la vista de la cámara.

Academy: toque para ver tutoriales y ver manuales.

My Story: proporciona varias plantillas para editar fotos o videos.

Home: toque para volver a la pantalla de inicio.

Edit: toque para editar fotos o videos desde DJI OM 4 o importar y editar desde un dispositivo móvil.

Perfil: regístrese o inicie sesión en una cuenta DJI. Vea trabajos y ajustes, revise los "Me gusta" y los seguidores, envíe mensajes a otros usuarios y conéctese con la DJI Store.

Conexión a la aplicación DJI Mimo

1. Encienda DJI OM 4.
2. Habilite Bluetooth en el teléfono móvil y conéctese al dispositivo con un nombre de prefijo OM 4 en DJI Mimo.
3. Cuando use DJI Mimo por primera vez, es necesario activar DJI OM 4 usando DJI Mimo. Siga las instrucciones para activar. Regístrese o inicie sesión en una cuenta DJI al activar DJI OM 4. Asegúrese de estar conectado a Internet durante todo el proceso.
4. Ingrese a la vista de la cámara una vez que se complete la activación.

Cuando se conecta a través de Bluetooth, DJI OM 4 puede controlar la cámara del teléfono móvil sin DJI Mimo. Consulte la Lista de compatibilidad de teléfonos móviles para obtener más detalles.

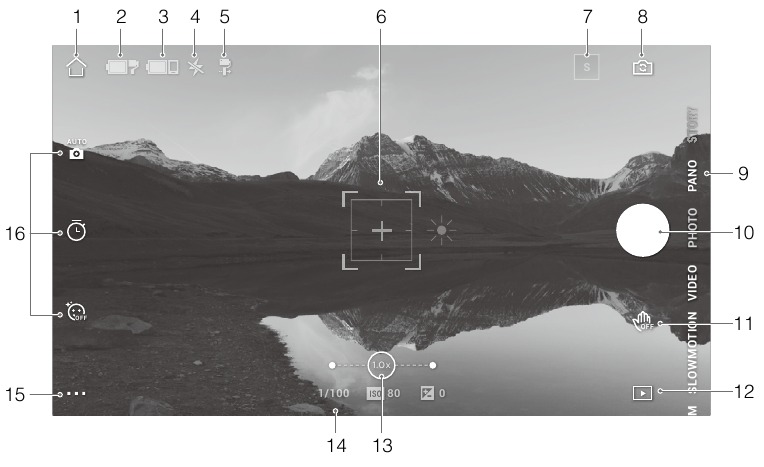

Vista de la cámara

1. Home
   : Toque para volver a la pantalla de inicio.
2. Nivel de batería del estabilizador
   : Muestra el nivel de batería actual del estabilizador.
3. Nivel de batería del teléfono móvil
   : Muestra el nivel de batería actual del teléfono móvil.
4. Flash
   : Muestra el estado del flash.
5. Modo del estabilizador
   : Muestra el modo actual del estabilizador: Follow, Tilt Locked, FPV o SpinShot.
6. Cuadro de selección de ActiveTrack
   : ActiveTrack 3.0 ActiveTrack 3.0 se ha optimizado para rastrear sujetos humanos con un modelo de cabeza y hombros junto con la detección de rostros mediante algoritmos de aprendizaje profundo. El sujeto permanecerá en el centro de la vista de la cámara de forma predeterminada. La vista de la cámara se puede ajustar manualmente. Hay tres formas de usar ActiveTrack 3.0:
   1. Arrastre un cuadro en la pantalla en la vista de la cámara en DJI Mimo. Un cuadro verde alrededor del sujeto indica que ActiveTrack 3.0 se ha habilitado correctamente. Toque el icono X en la esquina superior para dejar de rastrear.
   2. Habilite el control por gestos en DJI Mimo y realice un gesto de palma o V durante uno o dos segundos cuando mire a la cámara. La cámara trasera detectará la cabeza y los hombros más cercanos y comenzará a rastrear al sujeto. La cámara frontal detectará la cara más cercana y comenzará a rastrear al sujeto.

      Las diferencias entre el seguimiento de la cabeza y los hombros y el seguimiento de la cara son que el seguimiento de la cabeza y los hombros admite el seguimiento de 360° mientras que el seguimiento de la cara no. Además, el rango de detección de las cámaras es diferente. El rango de detección entre la cámara trasera y el gesto es de 0,5 a 4 m, y la distancia entre la cámara frontal y el gesto es de 0,5 a 2 m. Tenga en cuenta que ActiveTrack 3.0 puede consumir más energía y hacer que aumente la temperatura del teléfono móvil.
   3. Presione el gatillo una vez para iniciar o detener ActiveTrack 3.0. Cuando use ActiveTrack 3.0, mueva el joystick para ajustar la vista de la cámara. Realice un gesto de palma o V para dejar de grabar.
7. Modo Story
   : El modo Story proporciona varias plantillas para grabar video. Cuando termine de disparar, se generará un video automáticamente de acuerdo con la plantilla seleccionada.
8. Interruptor de cámara delantera/trasera
   : Toque para alternar entre las cámaras delantera y trasera de su teléfono móvil.
9. Modos de disparo
   Desplácese para seleccionar el modo de disparo.
   Hyperlapse: habilite para tomar una foto de lapso de tiempo mientras mueve el teléfono móvil. Toque el botón del obturador para comenzar.
   Timelapse: hay dos tipos de Timelapse, Position y Path. Después de seleccionar el Timelapse, toque los ajustes en la parte superior de la pantalla. Para Position Timelapse, establezca el intervalo y el tiempo de duración y comience a disparar. Para Path Timelapse, se pueden seleccionar hasta cuatro posiciones, y el estabilizador viajará a través de las posiciones en orden.
   DynamicZoom: elija entre el modo Move Out y Move In. Después de seleccionar un modo, arrastre un cuadro para seleccionar un sujeto y toque el botón del obturador para comenzar a disparar.
   Slow Motion: toque para grabar video en cámara lenta de 8x.
   Video: toque para grabar un video normal.
   Photos: toque para tomar una sola foto. Mantenga presionado para disparo continuo.
   Pano: toque para tomar una foto panorámica de 3x3, 240° o CloneMe.
   Story: proporciona varias plantillas para grabar video.
10. Botón del obturador
    : Toque para tomar una foto o para iniciar o detener la grabación de video.
11. Interruptor de control por gestos
    : Toque para acceder a los ajustes de Control por gestos.
12. Reproducción
    : Toque para obtener una vista previa de fotos y videos.
13. Zoom
    : Coloque dos dedos en la pantalla y muévalos para acercar o júntelos para alejar.
14. Parámetros de disparo
    : Muestra la velocidad de obturación, ISO y valores EV (solo para iOS).
15. Ajustes
    : Ajustes de la cámara
    Tenga en cuenta que los ajustes de flash, balance de blancos y cuadrícula solo están disponibles cuando se usa la cámara trasera. Selfie Flip solo está disponible cuando se usa la cámara frontal en el modo de foto.
    : Ajustes del estabilizador
    Modo de estabilizador:
    1. Follow: siguen los ejes de panorámica e inclinación.
    2. Tilt Locked: solo sigue el eje de panorámica.
    3. FPV: siguen los ejes de panorámica, inclinación y balanceo.
    4. SpinShot: siguen los ejes de panorámica, inclinación y balanceo. El joystick se puede usar para controlar la rotación del eje de balanceo.

Interruptor de modo deportivo: toque para habilitar o deshabilitar el modo deportivo. En el modo deportivo, la velocidad de seguimiento del estabilizador aumenta considerablemente. Es adecuado para disparar en escenarios donde los sujetos se mueven repentinamente y a velocidades rápidas.
Velocidad de zoom: toque para establecer la velocidad de zoom cuando use el control deslizante de zoom.
Velocidad del joystick: toque para establecer la velocidad máxima al controlar el joystick. Hay opciones Rápido, Medio y Lento.
Dirección de control del joystick: elija entre Libre y Horiz/Vert. Libre permite que el estabilizador se controle en dirección horizontal y vertical simultáneamente. Horiz/Vert permite que el estabilizador se controle en dirección horizontal o vertical.
Invertir control de panorámica: después de habilitar esta función, la dirección del movimiento del eje de panorámica es la inversa de la dirección anterior.
Invertir control de inclinación: después de habilitar esta función, la dirección del movimiento del eje de inclinación es la inversa de la dirección anterior.
Presione el botón M: cambie entre el modo de foto y video o entre/salga del menú rápido. La función puede ser configurada por el usuario.
Calibración automática del estabilizador: reduce la deriva causada por la interferencia magnética cercana o el error humano. Antes de calibrar, coloque DJI OM 4 sobre una superficie plana con un trípode. No toque el estabilizador durante la calibración.
Ajuste horizontal del estabilizador: asegúrese de que la abrazadera magnética del teléfono esté nivelada antes de ajustar el estabilizador.

: Ajustes generales
Incluye información como Administración de dispositivos, Nombre del dispositivo, Versión de firmware y Número de serie.

16. Ajustes de parámetros de disparo

• Los ajustes de FPS, ISO, Obturador y EV solo están disponibles para dispositivos iOS.
• Al habilitar Efectos de glamour, la resolución máxima de video es 1080p.
• Los ajustes de los parámetros de disparo varían según el modelo del teléfono móvil. Consulte la Lista de compatibilidad de teléfonos móviles (www.dji.com/om-4/downloads) para obtener más información.

Actualización de firmware

Use DJI Mimo para actualizar el firmware de DJI OM 4. Se tarda aproximadamente tres minutos en completar una actualización.

Cómo actualizar

Antes de comenzar una actualización, asegúrese de que el nivel de batería sea de al menos el 15 % (al menos dos indicadores de nivel de batería iluminados). Conecte DJI OM 4 a su dispositivo móvil e inicie DJI Mimo. Se le preguntará si hay una nueva actualización de firmware disponible. Para comenzar la actualización, conecte el dispositivo móvil a Internet y siga las instrucciones en pantalla.

No salga de DJI Mimo mientras actualiza el firmware. Preste atención a las indicaciones en pantalla. El indicador de estado del sistema parpadeará en verde y rojo alternativamente y se volverá verde fijo una vez que la actualización del firmware se haya completado correctamente.

Si una actualización no tiene éxito, reinicie DJI OM 4 y DJI Mimo, vuelva a conectar el Bluetooth y vuelva a intentarlo.

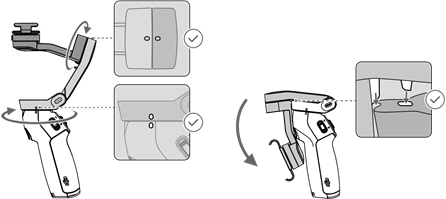

Almacenamiento

DJI OM 4 está diseñado para plegarse para facilitar su almacenamiento y transporte. Asegúrese de plegar DJI OM 4 cuando esté apagado.

Gire el eje de panorámica e inclinación para alinearlo con las marcas en el estabilizador y pliegue DJI OM 4. Tenga en cuenta que el orificio en el motor de panorámica debe coincidir con el marcador en el brazo. DJI OM 4 entrará en el modo de almacenamiento y se puede plegar después de apagarlo.

Especificaciones

Este contenido está sujeto a cambios.

Descargue la última versión de
www.dji.com/om-4/downloads

OSMO es una marca comercial de DJI OSMO.
Copyright © 2020 DJI OSMO Todos los derechos reservados.
