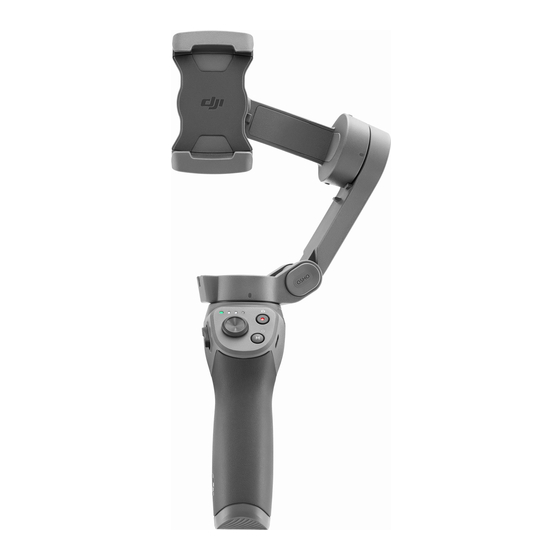

Manual de dji OSMO MOBILE 3

Búsqueda de palabras clave
Busque palabras clave como "battery" (batería) e "install" (instalar) para encontrar un tema. Si está utilizando Adobe Acrobat Reader para leer este documento, presione Ctrl+F en Windows o Command+F en Mac para comenzar una búsqueda.
Navegación a un tema
Vea una lista completa de temas en la tabla de contenido. Haga clic en un tema para navegar a esa sección.
Impresión de este documento
Este documento admite la impresión de alta resolución.

Uso de este manual

Leyenda

Importante
Sugerencias y consejos

Descarga de la aplicación DJI Mimo

Escanee el código QR o busque "DJI Mimo" en la App Store o Google Play.

La versión de Android de DJI Mimo es compatible con Android v6.0 y posterior. La versión de iOS de DJI Mimo es compatible con iOS v10.0 y posterior.

Introducción

Equipado con estabilización de 3 ejes, OSMO™ Mobile 3 convierte su teléfono móvil en una cámara que puede ofrecer una imagen estabilizada y súper fluida. El diseño plegable hace que Osmo Mobile 3 sea fácil de transportar y almacenar. Ligero y ergonómico, Osmo Mobile 3 pone la creación de videos fluidos a su alcance.
Osmo Mobile 3 es fácil de usar y el teléfono móvil se puede ajustar manualmente con la mano en el modo Follow (Seguir). Sea creativo con funciones como el modo Story (Historia), ActiveTrack™ 3.0, Hyperlapse, Timelapse y Pano que están disponibles a través de la aplicación DJI Mimo.

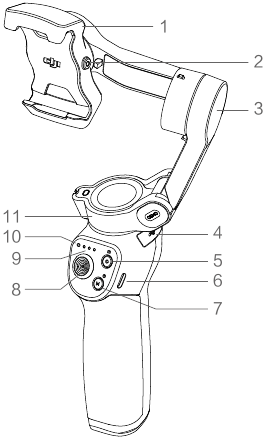

Visión general

1. Soporte para teléfono móvil
2. Orificio para tornillo M3×0.5*
3. Motor de inclinación
4. Puerto USB-A
5. Botón de obturador/grabación
6. Puerto de carga USB-C
7. Botón M**
8. Joystick
9. Indicadores de nivel de batería
10. Indicador LED de estado
11. Motor panorámico
12. Motor de balanceo
13. Control deslizante de zoom
14. Puerto UNC de 1/4"-20
15. Orificio para correa
16. Gatillo

* Se utiliza para montar contrapesos.
** Se utiliza como botón de encendido/función.

Empezando

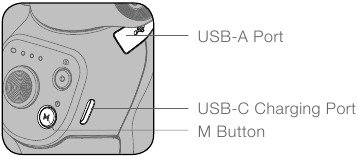

Carga

• Para cargar Osmo Mobile 3, conecte un adaptador USB (no incluido) al puerto de carga utilizando el cable de alimentación (incluido). La batería está completamente cargada cuando los indicadores de nivel de batería se apagan.
  Tiempo de carga: 2,5 horas (cuando se utiliza un cargador de 10 W)
  Max. tiempo de ejecución: 15 horas*
• Conecte su teléfono móvil al puerto USB-A. Si Osmo Mobile 3 está encendido, el teléfono móvil comenzará a cargarse. Si Osmo Mobile 3 está apagado, presione el botón M una vez para comenzar a cargar.


* Max. El tiempo de ejecución se probó con el cardán equilibrado y sostenido constantemente. Este valor debe tomarse solo como referencia.

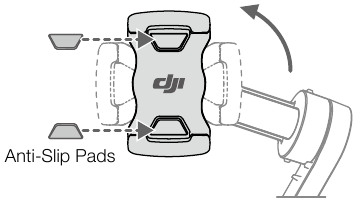

Montaje y equilibrio de un teléfono móvil

Solo monte y equilibre un teléfono móvil mientras Osmo Mobile 3 está apagado.

• Asegúrese de que el soporte del teléfono esté vertical antes de montar un teléfono móvil.

  Si es necesario, use las almohadillas antideslizantes (incluidas) para asegurar el teléfono móvil en el soporte del teléfono.
• Sostenga el motor de inclinación y mueva el teléfono móvil hacia la izquierda o hacia la derecha hasta que el teléfono móvil permanezca equilibrado cuando se suelte.

• Sostenga el motor de inclinación y mueva el soporte del teléfono hacia la izquierda o hacia la derecha hasta que el teléfono móvil permanezca equilibrado cuando se suelte.


• Asegúrese de que el teléfono móvil esté correctamente instalado y equilibrado en el soporte de Osmo Mobile 3 antes de cada uso.
• Monte su teléfono móvil antes de encender Osmo Mobile 3. Osmo Mobile 3 entrará en modo de espera cuando no se detecte ningún teléfono móvil.

Uso del Osmo Mobile 3

Controles y operaciones

Los botones del mango permiten un mayor control sobre el estabilizador y el teléfono móvil. El estabilizador convierte los movimientos del joystick en transiciones suaves de paneo e inclinación, y reduce el impacto de las vibraciones naturales. En el modo Seguir (Follow), el teléfono móvil se puede ajustar con la mano.

1. Botón M

   Mantén pulsado para encender. Después de encender, mantén pulsado hasta que escuches un pitido para entrar o salir del modo de espera (standby). Mantén pulsado hasta que escuches dos pitidos para apagar.
   Cuando esté apagado, pulsa una vez para comprobar el nivel de batería. Cuando esté encendido, pulsa para cambiar entre el modo de foto y vídeo o para entrar o salir del menú rápido.
   Pulsa dos veces para cambiar entre el modo horizontal (landscape) y vertical (portrait).*
   Pulsa tres veces para entrar o salir del modo de espera (standby).
   * El modo horizontal (landscape) y vertical (portrait) también se puede cambiar ajustando el soporte del teléfono directamente.
2. Botón del obturador (Shutter Button)
   Pulsa una vez para tomar una foto o iniciar o detener la grabación. Mantén pulsado para disparar en ráfaga cuando estés en el modo de foto.
3. Indicadores de nivel de batería (Battery Level Indicators)
   Indica el nivel de batería del Osmo Mobile 3. Con el Osmo Mobile 3 apagado, pulsa el botón M una vez para comprobar el nivel de batería.

4. LED de estado del sistema (System Status LED)
   Indica el estado actual del Osmo Mobile 3.

   Patrón de parpadeo (Blinking Pattern)	Descripciones (Descriptions)
   Amarillo fijo (Solid yellow)	Bluetooth desconectado
   Verde fijo (Solid green)	Bluetooth conectado
   Amarillo o verde pulsante (Pulses yellow or green)	Modo de espera (Standby mode)
   Parpadea en rojo y verde alternativamente (Blinks red and green alternatively)	Se requiere una actualización del firmware o la actualización del firmware ha fallado
   Rojo fijo (Solid red)	Anomalía del estabilizador (como que la temperatura es demasiado baja o demasiado alta, la batería está demasiado descargada)

5. Joystick
   Mueve verticalmente para inclinar el teléfono móvil. Mueve horizontalmente para desplazar el teléfono móvil. La dirección de control del joystick se puede configurar en DJI Mimo.

   Cuando utilices ActiveTrack 3.0, mueve el joystick para ajustar la vista de la cámara.
   ActiveTrack 3.0: ActiveTrack 3.0 se ha optimizado para rastrear sujetos humanos con un modelo de cabeza y hombros junto con la detección facial utilizando algoritmos de aprendizaje profundo. El sujeto permanecerá en el centro de la vista de la cámara. La posición predeterminada es el centro de la vista de la cámara. Los usuarios también pueden ajustar la vista de la cámara manualmente. Hay tres formas de utilizar ActiveTrack 3.0:
   1. Arrastra un cuadro en la pantalla en la vista de la cámara en DJI Mimo. Un cuadro verde alrededor del sujeto indica que ActiveTrack 3.0 se ha activado correctamente. Pulsa el icono X en la esquina superior para detener el seguimiento.
   2. Activa ActiveTrack con una sola pulsación (One-press ActiveTrack) en DJI Mimo y pulsa el gatillo una vez para iniciar o detener ActiveTrack 3.0.
   3. Activa el Control por gestos (Gesture Control) en DJI Mimo y, a continuación, realiza un gesto con la palma de la mano o en forma de V durante uno o dos segundos cuando estés frente a la cámara. La cámara trasera detectará la cabeza y los hombros más cercanos y comenzará a rastrear al sujeto. La cámara frontal detectará la cara más cercana y comenzará a rastrear al sujeto.

      Las diferencias entre el seguimiento de la cabeza y los hombros y el seguimiento facial son que el seguimiento de la cabeza y los hombros admite el seguimiento de 360°, mientras que el seguimiento facial no. Además, el rango de detección de la cámara es diferente. El rango de detección entre la cámara trasera y el gesto es de 0,5 a 3 m, y la distancia entre la cámara frontal y el gesto es de 0,5 a 2 m.
      Ten en cuenta que ActiveTrack 3.0 puede aumentar el consumo de energía y la temperatura del teléfono móvil. Consulta la sección de la aplicación DJI Mimo para obtener más información.
6. Control deslizante de zoom (Zoom Slide)
   Empuja hacia arriba o hacia abajo para acercar o alejar. Empuja el control deslizante a la posición T para ampliar el sujeto y empuja el control deslizante a la posición W para reducir.

7. Gatillo (Trigger)
   Mantén pulsado para entrar en el modo de bloqueo (lock mode). En el modo de bloqueo (lock mode), el estabilizador no seguirá los movimientos del mango. Suelta para salir del modo de bloqueo (lock mode).
   Cuando ActiveTrack 3.0 está activado en DJI Mimo, pulsa una vez para iniciar o detener ActiveTrack 3.0.
   Pulsa dos veces para recentrar el estabilizador. Cuando utilices ActiveTrack 3.0, el estabilizador se recentrará en el centro de la vista de la cámara.
   Pulsa tres veces para cambiar entre las cámaras delantera y trasera.
   Pulsa una vez y, a continuación, mantén pulsado para entrar en el modo Sport (Sport mode). Suelta para salir. En el modo Sport (Sport mode), la velocidad de seguimiento del estabilizador aumenta para capturar movimientos rápidos.

8. Puerto de carga USB-C (USB-C Charging Port)
   Carga el Osmo Mobile 3 conectando un adaptador USB a este puerto. Consulta la sección de carga (Charging) para obtener más información.
9. Puerto USB-A (USB-A Port)
   El puerto USB-A se puede utilizar para cargar teléfonos móviles.
10. Puerto UNC de 1/4"-20 (1/4"-20 UNC Port)
    El puerto UNC de 1/4"-20 se puede utilizar para conectar un trípode.
11. Orificio para cordón (Lanyard Hole)
    El orificio para cordón se puede utilizar para conectar una correa de muñeca.
12. Operación combinada (Combination Operation)
    Pulsa el botón M, el botón del obturador (shutter button) y el gatillo (trigger) simultáneamente para restablecer la conexión Bluetooth.

El Osmo Mobile 3 se apagará automáticamente si no hay ninguna operación durante 10 minutos en el modo de espera (standby).

Modos de operación

Las siguientes figuras muestran los modos de operación cuando se utiliza el Osmo Mobile 3 en el modo horizontal (landscape). Los mismos modos de operación se aplican cuando se utiliza en el modo vertical (portrait).

Modo vertical (Upright Mode)
El modo vertical (Upright mode) se puede utilizar sin ninguna otra intervención del usuario. En este modo, pulsa el botón M dos veces rápidamente para centrar el teléfono móvil.

Modo de suspensión inferior (Underslung Mode)
Sujeta el Osmo Mobile 3 boca abajo para entrar en el modo de suspensión inferior (Underslung mode), en el que el teléfono móvil puede capturar fácilmente imágenes desde una posición más baja.

Modo de agarre lateral (Side Grip Mode)
Gira el Osmo Mobile 3 hacia la derecha o hacia la izquierda 90° para pasar del modo vertical (Upright) al modo de agarre lateral (Side Grip).

• Debido al ruido del sensor, el mango puede vibrar ligeramente cuando el estabilizador se está moviendo. Este fenómeno es normal y no afecta a la estabilidad del disparo.
• Ten en cuenta que en el modo Seguir (Follow), para asegurarse de que el estabilizador se pueda centrar rápidamente y reanudar el seguimiento, el teléfono móvil estará dentro de ±3° del centro verdadero después de volver a centrar. El joystick se puede utilizar para ajustar la posición del teléfono móvil.

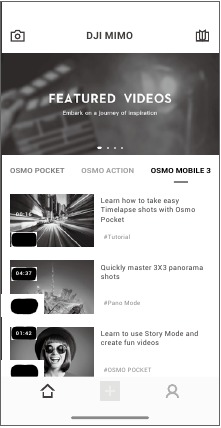

Aplicación DJI Mimo

Mira una transmisión de vídeo HD en directo en la pantalla de tu móvil a través de la aplicación DJI Mimo. La aplicación también te permite utilizar el modo Historia (Story mode), el Hyperlapse, el Timelapse, el ActiveTrack 3.0 y el Pano, o configurar los ajustes de la cámara y el estabilizador con tan solo unos toques.

Vista de la cámara (Camera View): pulsa para conectar con el Osmo Mobile 3. Una vez conectado, DJI Mimo entra en la vista de la cámara (camera view).
Inicio (Home): pulsa para volver a la pantalla de inicio (home).
Editar (Edit): pulsa para editar fotos o vídeos del Osmo Mobile 3 o importar y editar desde un dispositivo móvil.
Perfil (Profile): regístrate o inicia sesión en una cuenta DJI. Ve las obras y los ajustes, consulta los "me gusta" y los seguidores, envía mensajes a otros usuarios y conéctate con la tienda DJI (DJI Store).
Academia (Academy): pulsa para ver tutoriales y manuales.

Conexión a la aplicación DJI Mimo

1. Enciende el Osmo Mobile 3.
2. Activa el Bluetooth en el teléfono móvil y conecta el dispositivo con un nombre de prefijo OM3 en DJI Mimo.
3. Cuando utilices el Osmo Mobile 3 por primera vez, se requiere la activación mediante DJI Mimo. Sigue las instrucciones para activar.
4. Entra en la vista de la cámara (camera view) una vez que se complete la activación.

Cuando se conecta a través de Bluetooth, el Osmo Mobile 3 puede controlar la cámara del teléfono móvil sin DJI Mimo. Esta función está disponible con un teléfono móvil que admite el control de la cámara mediante el botón de volumen.

Ajustes de la aplicación DJI Mimo

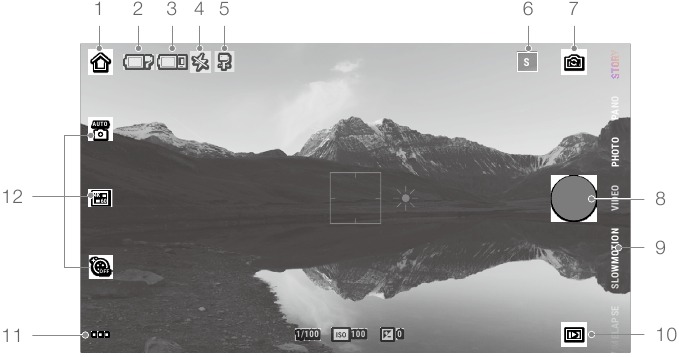

Vista de la cámara (Camera View)

1. Inicio (Home)
   : Pulsa para volver a la página de inicio (home page).
2. Nivel de batería del estabilizador (Gimbal Battery Level)
   : Muestra el nivel de batería actual del estabilizador.
3. Nivel de batería del teléfono móvil (Mobile Phone Battery Level)
   : Muestra el nivel de batería actual del teléfono móvil.
4. Flash
   : Muestra el estado del flash.
5. Modo del estabilizador (Gimbal Mode)
   : Muestra el modo actual del estabilizador: Seguir (Follow), Inclinación bloqueada (Tilt Locked) y FPV.
6. Modo Historia (Story Mode)
   : El modo Historia (Story mode) proporciona varias plantillas para grabar vídeo. Cuando termines de grabar, se generará un vídeo automáticamente de acuerdo con la plantilla de grabación seleccionada.
7. Cambio de cámara frontal/trasera (Front/Back Camera Switch)
   : Pulsa para cambiar entre las cámaras delantera y trasera de tu teléfono móvil.
8. Botón del obturador (Shutter Button)
   : Pulsa para tomar una foto o para iniciar o detener la grabación de vídeo.
9. Modo de disparo (Shooting Mode)
   Desplázate para seleccionar el modo de disparo (shooting mode). Elige entre Hyperlapse, Timelapse, Cámara lenta (Slow Motion), Vídeo (Video), Foto (Photo), Pano y el modo Historia (Story mode).
   Hyperlapse: activa para tomar una foto de Timelapse mientras mueves el teléfono móvil. Pulsa el botón del obturador (shutter button) para empezar.
   Timelapse: hay dos tipos de Timelapse, Posición (Position) y Trayectoria (Path). Después de seleccionar el Timelapse, pulsa la configuración en la parte superior de la pantalla. Para el Timelapse de posición (Position Timelapse), establece el intervalo y la duración y empieza a disparar. Para el Timelapse de trayectoria (Path Timelapse), se pueden seleccionar hasta cuatro posiciones y, a continuación, el estabilizador se desplazará por las posiciones en orden.
   Cámara lenta (Slow Motion): pulsa para grabar vídeo a cámara lenta (slow motion) de 8x. Solo disponible en dispositivos iOS.
   Vídeo (Video): pulsa para grabar un vídeo normal. Mantén pulsado para disparar en ráfaga.
   Foto (Photo): pulsa para tomar una sola foto o una foto a intervalos.
   Pano: pulsa para tomar una foto panorámica de 3x3 o de 180°.
   Historia (Story): Consulta el número 6 para obtener más información sobre el modo Historia (Story mode).
10. Reproducción (Playback)
    : Pulsa para previsualizar fotos y vídeos.
11. Ajustes
    : Ajustes del modo de disparo (Shooting Mode Settings)

    Modo de disparo (Shooting Mode)	Ajustes (Settings)
    Hyperlapse	Flash, Balance de blancos (White Balance), Cuadrícula (Grid), ActiveTrack con una sola pulsación (One-press ActiveTrack)
    Timelapse	Flash, Balance de blancos (White Balance), Cuadrícula (Grid)
    Cámara lenta (Slow Motion)	Flash, Balance de blancos (White Balance), Cuadrícula (Grid), ActiveTrack con una sola pulsación (One-press ActiveTrack)
    Vídeo (Video)	Flash, Balance de blancos (White Balance), Cuadrícula (Grid), ActiveTrack con una sola pulsación (One-press ActiveTrack), Control por gestos (Gesture Control)
    Foto (Photo)	Flash, Balance de blancos (White Balance), Cuadrícula (Grid), ActiveTrack con una sola pulsación (One-press ActiveTrack), Control por gestos (Gesture Control)
    Pano	Flash, Balance de blancos (White Balance), Cuadrícula (Grid), Guardar fotos panorámicas sin unir (Save Unstitched Pano Photos)

    Ajustes del estabilizador (Gimbal Settings)
    Modo Seguir (Follow Mode):
    1. Seguir (Follow): los ejes de paneo e inclinación siguen.
    2. Inclinación bloqueada (Tilt Locked): solo sigue el eje de paneo.
    3. FPV: los ejes de paneo, inclinación y balanceo siguen.
       Interruptor del modo Sport (Sport Mode Switch): pulsa para activar o desactivar el modo Sport (Sport mode).
       Velocidad de zoom (Zoom Speed): pulsa para establecer la velocidad de zoom al utilizar el control deslizante de zoom (zoom slider).
       Velocidad del joystick (Joystick Speed): pulsa para establecer la velocidad máxima al controlar el joystick. Hay opciones Rápido (Fast), Medio (Medium) y Lento (Slow).
       Dirección de control del joystick (Joystick Control Direction): elige entre Libre (Free) y Horizontal/Vertical (Horiz/Vert). Libre (Free) permite controlar el estabilizador en 360°. Horizontal/Vertical (Horiz/Vert) permite controlar el estabilizador en una dirección horizontal o vertical.
       Invertir control de paneo (Invert Pan Control): después de activar esta función, la dirección del movimiento del eje de paneo es la inversa de la dirección del joystick.
       Invertir control de inclinación (Invert Tilt Control): después de activar esta función, la dirección del movimiento del eje de inclinación es la inversa de la dirección del joystick.
       Pulsar el botón M (Press M Button): define la función al pulsar el botón M una vez. Selecciona entre cambiar entre el modo de foto y vídeo o entrar o salir del menú rápido.
       Calibración automática del estabilizador (Gimbal Auto Calibration): reduce la deriva causada por la interferencia magnética cercana o el error humano. No toques el estabilizador y mantén el Osmo Mobile 3 quieto y en posición vertical durante la calibración.
       Ajustes generales (General Settings)
       Gestión de dispositivos (Device Management), Nombre del dispositivo (Device Name), Versión del firmware (Firmware Version) y SN.
12. Ajustes de la cámara (Camera Settings)

    Modo de disparo (Shooting Mode)	Ajustes (Settings)
    Hyperlapse	Resolución y FPS*, Velocidad (Speed), ISO, Obturador (Shutter) y EV*
    Timelapse	Resolución y FPS*, Velocidad (Speed), ISO, Obturador (Shutter) y EV*
    Cámara lenta (Slow Motion)	ISO, Obturador (Shutter) y EV*
    Vídeo (Video)	Efectos de glamour (Glamour Effects)**, Resolución y FPS*, Velocidad (Speed), ISO, Obturador (Shutter) y EV*
    Foto (Photo)	Efectos de glamour (Glamour Effects), Cuenta atrás (Count Down), ISO, Obturador (Shutter) y EV*
    Pano	Pano de 3×3 y 180°, ISO, Obturador (Shutter) y EV*

    * Los ajustes de FPS, ISO, Obturador (Shutter) y EV solo están disponibles para dispositivos iOS.
    ** Al activar los Efectos de glamour (Glamour Effects), la resolución de vídeo se establece en 720p.

Zoom
Coloca dos dedos en la pantalla y sepáralos para acercar o júntalos para alejar. Ten en cuenta que el zoom solo está disponible cuando se utiliza la cámara trasera de tu teléfono móvil.

Actualización del Firmware

Utilice la aplicación DJI Mimo para actualizar el firmware del Osmo Mobile 3. Se tarda aproximadamente tres minutos en completar una actualización.

Cómo actualizar
Antes de comenzar una actualización, asegúrese de que el nivel de la batería sea de al menos el 15% (al menos dos indicadores de nivel de batería encendidos). Conecte el Osmo Mobile 3 a su dispositivo móvil y abra DJI Mimo. Se le indicará si hay una nueva actualización de firmware disponible. Para comenzar a actualizar, conecte su dispositivo móvil a Internet y siga las instrucciones que aparecen en pantalla.
No salga de DJI Mimo mientras se actualiza el firmware. Preste atención a las indicaciones en pantalla. El indicador de estado de los LED parpadeará en verde y rojo alternativamente y se volverá verde fijo una vez que la actualización del firmware se haya completado correctamente.
Si una actualización no tiene éxito, reinicie el Osmo Mobile 3 y DJI Mimo, y vuelva a conectar el Bluetooth, y luego vuelva a intentarlo.

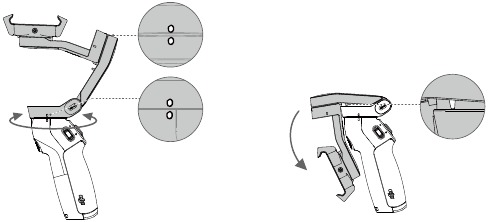

Mantenimiento

El Osmo Mobile 3 está diseñado para ser plegado para facilitar su almacenamiento y transporte. Asegúrese de plegar el Osmo Mobile 3 cuando esté apagado.
Gire el eje de paneo e inclinación para que se alinee con las marcas en el cardán, y luego pliegue el Osmo Mobile 3. Tenga en cuenta que el orificio en el motor de paneo debe coincidir con el marcador en el brazo.
Presione el botón M para apagar el Osmo Mobile 3. El Osmo Mobile 3 entrará en modo de almacenamiento y se puede plegar.

Especificaciones

Información Post-Venta

Visite https://www.dji.com/support para obtener más información sobre las políticas de servicio post-venta, los servicios de reparación y el soporte.

Para soporte en línea, escanee este código con Facebook Messenger

Este contenido está sujeto a cambios.

Download (Descargue) the latest version from www.dji.com/osmo-mobile-3

OSMO is a trademark of DJI. (OSMO es una marca comercial de DJI.)
Copyright © 2019 DJI OSMO All Rights Reserved. (Todos los derechos reservados.)
