Manual de Acer X32

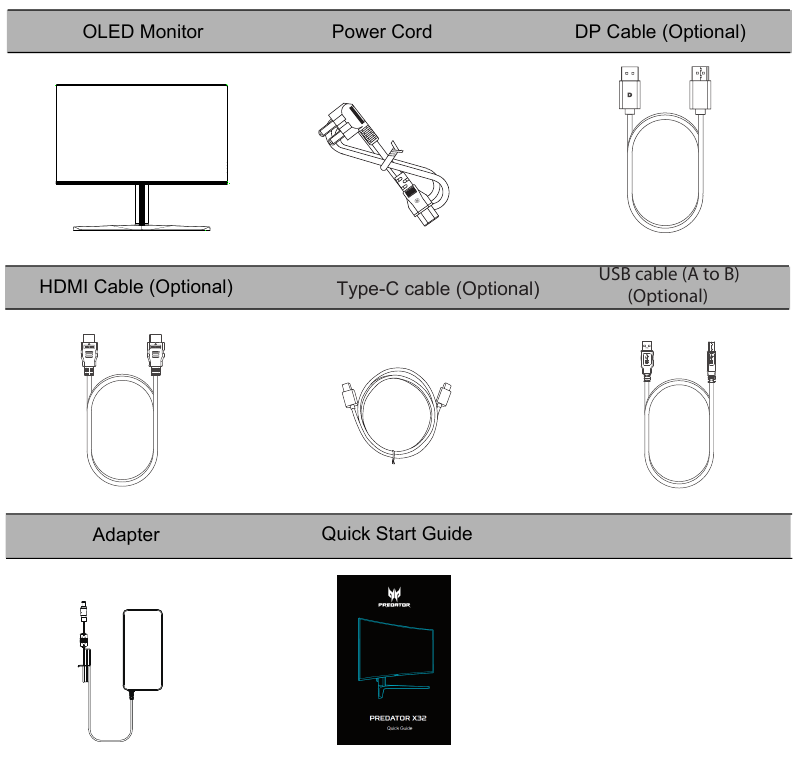

CONTENIDO DEL PAQUETE

Compruebe que los siguientes elementos están presentes al desembalar la caja y guarde los materiales de embalaje en caso de que necesite enviar o transportar el monitor en el futuro.

Montaje del monitor en la base

1. Desempaque la caja. Saque el poliestireno lado a lado y colóquelo plano sobre el escritorio.

2. Saque el poliestireno con la pantalla de la caja.

3. Retire el poliestireno superior.

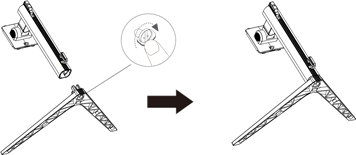

4. Instale el soporte en la base y sujételo con el tornillo de mariposa desde la parte inferior de la base.

5. Fije la base del paso 4 a la muesca de liberación rápida del monitor OLED de forma segura.

6. Voltee el monitor OLED para que quede en posición vertical sobre el escritorio donde se utilizará. (Nota: NO presione la pantalla para evitar daños en ningún momento).


Montaje del monitor en la pared

1. Conecte el kit de montaje del adaptador VESA con tornillos (M4x16mm 4pcs).

2. Conecte el monitor a la pared.


Observación:

• Compruebe el peso del monitor de antemano para elegir la capacidad de carga adecuada del soporte del brazo VESA.
• No deseche los tornillos originales, ya que pueden ser necesarios para un uso futuro.
• La altura de la pared debe estar dentro de los 2 metros.

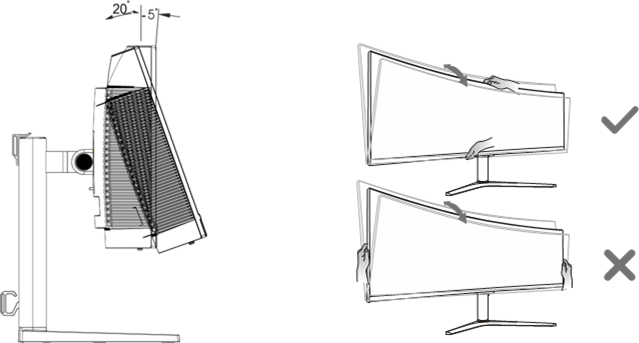

AJUSTE DE LA POSICIÓN DE LA PANTALLA

Para optimizar la posición de visualización, puede ajustar la inclinación del monitor utilizando ambas manos para sujetar los bordes del monitor. El monitor se puede ajustar 20 grados hacia arriba o 5 grados hacia abajo.

Inclinación

Nota: NO presione la pantalla con los dedos.
NO agarre las esquinas ni los lados izquierdo y derecho del monitor para ajustar la inclinación.

CONEXIÓN DEL CABLE DE ALIMENTACIÓN

• Este monitor tiene una fuente de alimentación universal que permite el funcionamiento en áreas de voltaje de 100/120 V CA o 220/240 V CA. No se requiere ajuste por parte del usuario.

Conexión del adaptador y el cable de alimentación de CA

• Compruebe primero para asegurarse de que el cable de alimentación que utiliza es del tipo correcto requerido para su área.
• El monitor tiene una fuente de alimentación universal que permite el funcionamiento en áreas de voltaje de 100/120 V CA o 220/240 V CA. No se requiere ajuste por parte del usuario.
• Enchufe un extremo del cable de alimentación de CA al adaptador y enchufe el otro extremo a una toma de CA.
• Para unidades que utilizan 120 V CA:
• Utilice un juego de cables con certificación UL, cable tipo SVT y enchufe con una clasificación de 10 A/125 V.
• Para unidades que utilizan 220/240 V CA:
• Utilice un juego de cables que conste de un cable H05VV-F y un enchufe con una clasificación de 10 A/250 V. El juego de cables debe tener las aprobaciones de seguridad adecuadas para el país en el que se instalará el equipo.

AHORRO DE ENERGÍA

Los estados de ahorro de energía se mantendrán hasta que se haya detectado una señal de control o se haya activado el teclado o el ratón. El tiempo de recuperación del estado Active OFF al estado ON es de unos 3 segundos.

Estado	Luz LED
ON	Azul
Ahorro de energía	Azul parpadeante

Canal de datos de pantalla (DDC)

Para facilitar la instalación, el monitor puede ser Plug and Play con su sistema si su sistema también es compatible con el protocolo DDC. El DDC (Display Data Channel) es un protocolo de comunicación a través del cual el monitor informa automáticamente al sistema host sobre sus capacidades, por ejemplo, resoluciones admitidas y la sincronización correspondiente. El monitor es compatible con el estándar DDC2B.

Cable de señal de pantalla a color de 20 pines

NÚMERO DE PIN.	DESCRIPCIÓN	NÚMERO DE PIN.	DESCRIPCIÓN
1	DP_3.3V	2	GND
3	HPD	4	AUX_CH_N
5	GND	6	AUX_CH_P
7	GND	8	GND
9	ML_LANE0_P	10	GND
11	ML_LANE0-N	12	ML_LANE1-P
13	GND	14	ML_LANE1-N
15	ML_LANE2-P	16	GND
17	ML_LANE2-N	18	ML_LANE3-P
19	GND	20	ML_LANE3-N

Cable de señal de pantalla a color de 19 pines

NÚMERO DE PIN.	DESCRIPCIÓN	NÚMERO DE PIN. DESCRIPCIÓN
1	DATA2-	2	GND
3	DATA2+	4	DATA1-
5	GND	6	DATA1+
7	DATA0-	8	GND
9	DATA0+	10	DCLK-
11	GND	12	DCLK+
13	NC	14	NC
15	HDMI_SCL	16	HDMI_SDA
17	HDMI_DET	18	HDMI15V
19	HDMI_HPD

TABLA DE TEMPORIZACIÓN ESTÁNDAR

Modo	Resolución
VGA	640 x 480	60 Hz
	640 x 480	72 Hz
	640 x 480	75 Hz
MAC	640 x 480	66.66 Hz
VESA	720 x 400	70 Hz
SVGA	800 x 600	56 Hz
	800 x 600	60 Hz
	800 x 600	72 Hz
	800 x 600	75 Hz
XGA	1024 x 768	60 Hz
	1024 x 768	70 Hz
	1024 x 768	75 Hz
VESA	1152 x 864	75 Hz
	1280 x 960	60 Hz
SXGA	1280 x1024	60 Hz
	1280 x1024	75 Hz
VESA	1280 x 720	60 Hz
WXGA+	1440 x 900	60 Hz
WSXGA+	1680 x 1050	60 Hz
FHD	1920 x 1080	240 Hz
	1920 x 1080	60 Hz
QHD	2560 x 1440	60 Hz
	2560 x 1440	120 Hz
	2560 x 1440	240 Hz
DFHD	3840 x 1080	60 Hz
	3840 x 1080	120 Hz
	3840 x 1080	240 Hz
	3840 x 1600	60 Hz
	3840 x 1600	120 Hz
	3840 x 1600	240 Hz
UHD	3840 x 2160	60 Hz
	3840 x 2160	120 Hz
	3840 x 2160	240 Hz

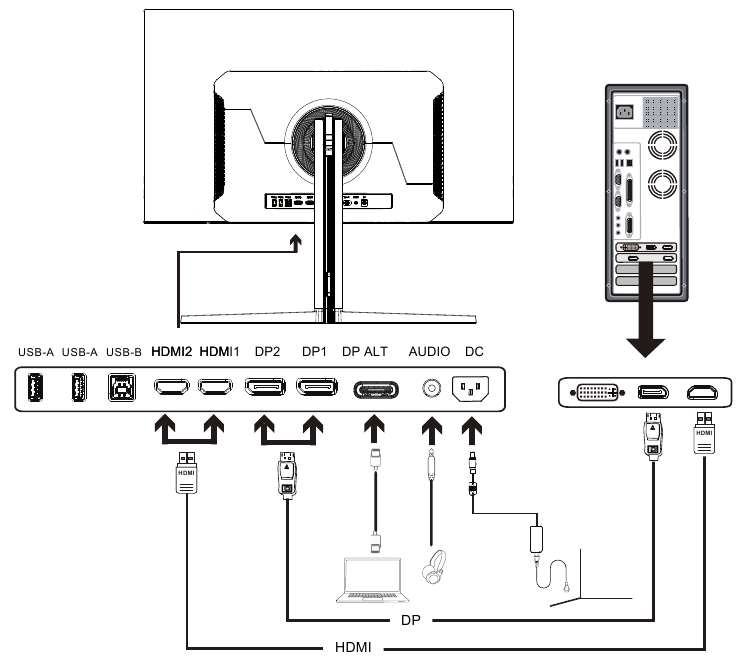

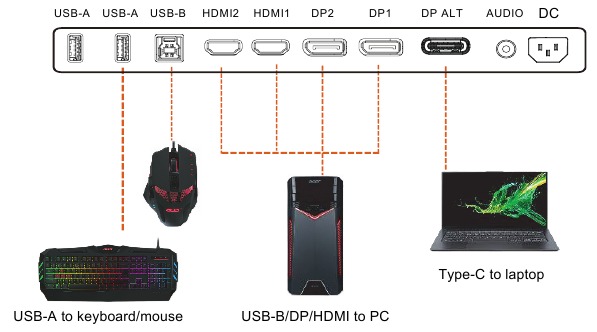

Conexión del monitor a un ordenador

1. Asegúrese de que tanto el monitor como el ordenador estén apagados.
2. Conecte el cable DP (solo modelo de entrada DP)
   1. Asegúrese de que tanto el monitor como el ordenador estén apagados.
   2. Conecte el cable DP al ordenador.
3. Conecte el cable HDMI (solo modelo de entrada HDMI)
   1. Asegúrese de que tanto el monitor como el ordenador estén apagados.
   2. Conecte el cable HDMI al ordenador.
4. Conecte el cable Type-C (solo modelo de entrada DP ALT)
   1. Conecte el cable Type-C al ordenador.
5. Enchufe los cables de alimentación de su ordenador y su monitor en una toma de corriente cercana.

Nota:

1. La función de salida de audio depende de los modelos. Consulte la Guía del usuario para obtener más información.
2. DP: Admite una resolución de temporización máxima de 3840x2160-240Hz, también es compatible con la función FreeSync Premium y HDR.
3. DP ALT: Admite una resolución de temporización máxima de 3840x2160-240Hz, también es compatible con FreeSync Premium.
4. HDMI: Admite una resolución de temporización máxima de 3840x2160-240Hz, también es compatible con la función FreeSync Premium y HDR.

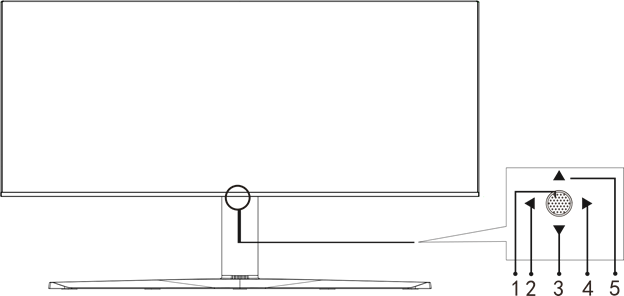

Controles externos

N.º	Elemento	Descripción
1	Botón de encendido	Pulse la tecla para encender el monitor, mientras que si pulsa durante más de 5 segundos para apagarlo o confirmar con una tecla corta.
2	Botón Exit/Izquierda	Salir o volver al menú anterior.
3	Botón Abajo	Moverse hacia abajo en el menú.
4	Botón Menu	Entrar en los submenús.
5	Botón Arriba	Moverse hacia arriba en el menú.

FreeSync Premium (solo HDMI/DP):
Puede permitir que una fuente de gráficos compatible con FreeSync Premium ajuste dinámicamente la frecuencia de actualización de la pantalla en función de las velocidades de fotogramas de contenido típicas para una pantalla de bajo consumo, prácticamente sin interrupciones y de baja latencia.

Uso del menú de acceso directo

El siguiente contenido es solo para referencia general. Las especificaciones reales del producto pueden variar. La OSD (visualización en pantalla) se puede utilizar para ajustar la configuración de su monitor OLED. Pulse la tecla para abrir la OSD. Puede utilizar la OSD para ajustar la calidad de la imagen, la posición de la OSD y la configuración general. Para la configuración avanzada, consulte la página siguiente:

Página principal

1. Tecla de acceso rápido 1: Modos, Brillo, Volumen, Gamma, Contraste, PIP/PBP, Selección de puerto USB
2. Tecla de acceso rápido 2: Modos, Brillo, Volumen, Gamma, Contraste, PIP/PBP, Selección de puerto USB
3. Tecla de acceso rápido 3: Tecla de acceso rápido para cambiar la entrada
4. Menú principal

Entrada
Abra el control de entrada y seleccione la fuente de entrada DP o HDMI. Cuando haya terminado, utilice para retroceder un nivel.

Tecla de acceso rápido 1 (predeterminado: Modo)
Para elegir el modo de escenario (G1, G2, G3) que el perfil definido por el usuario debe utilizar o el modo de escenario (User, Standard, ECO, Graphics, HDR).

Tecla de acceso rápido 2 (predeterminado: Brillo)
Abra el control de brillo y seleccione la configuración de brillo. Cuando haya terminado, utilice para retroceder un nivel.

Menú principal

La página Función

Abra la página Función para seleccionar una función de menú y ajuste la configuración que desee con las flechas. También puede ver la información del sistema de su monitor desde esta página. Cuando haya terminado, utilice para retroceder un nivel.

1. Pulse la tecla Main Menu (Menú principal) para abrir el OSD.
2. Utilice la tecla de dirección hacia arriba o hacia abajo para seleccionar Imagen en el OSD. A continuación, pulse Enter (Entrar) para entrar en el elemento que desee ajustar.
3. Utilice la tecla de dirección hacia la izquierda o hacia la derecha para ajustar las escalas deslizantes.

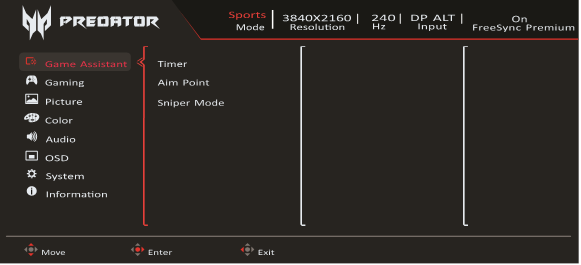

Game Assistant (Asistente de juego)

1. Pulse la tecla MENU para abrir el OSD.
2. Mueva el joystick hacia arriba o hacia abajo para seleccionar Game Assistant (Asistente de juego) en el OSD. A continuación, muévalo hacia la derecha hasta la función que desee ajustar y pulse el joystick para entrar en ella.
3. Mueva hacia arriba o hacia abajo para controlar las funciones.
4. El menú Game Assistant (Asistente de juego) puede utilizarse para ajustar el temporizador, el punto de mira.
5. Temporizador: OSD muestra el temporizador en la parte superior izquierda del monitor.

Nota:

1. Si el usuario selecciona 30 minutos, el OSD realizará una cuenta atrás del temporizador desde 30:00 hasta 00:00.
2. Cuando el Timer (Temporizador) está activado, el Aim Point (Punto de mira) y Refresh Rate Num (Número de frecuencia de actualización) aparecen atenuados.

6. Aim point (Punto de mira): muestra un punto de mira en la pantalla para los juegos de disparos.

Nota: Si el menú de teclas de acceso rápido o el menú principal activan el "Aim point" (punto de mira) se cierra temporalmente.

7. Sniper Mode (Modo francotirador): Accesibilidad para juegos.

• Scope Mode (Modo mira)
  • Scope Ratio (Relación de mira): Para controlar la relación de ampliación del contenido.
  • Scope Size (Tamaño de mira): Para controlar el tamaño de la ventana de la mira.

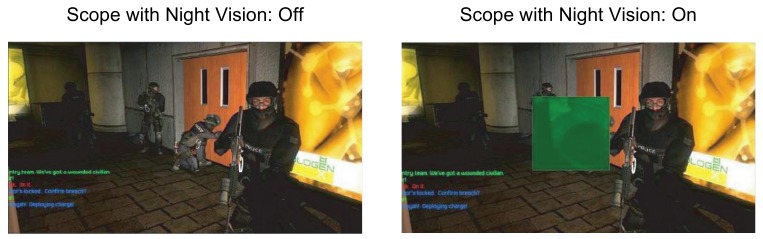

  • Scope with Night Vision (Mira con visión nocturna): Para controlar el efecto de visión nocturna.
• Scope Ratio (Relación de mira): Elige la relación de mira (1,5x, 2x, 4x), el valor predeterminado es 2x.
• Scope Size (Tamaño de mira): Elige el tamaño de la mira (Pequeño, Mediano, Grande), el valor predeterminado es Mediano.
• Scope with Night Vision (Mira con visión nocturna): Para filtrar el canal R&B.

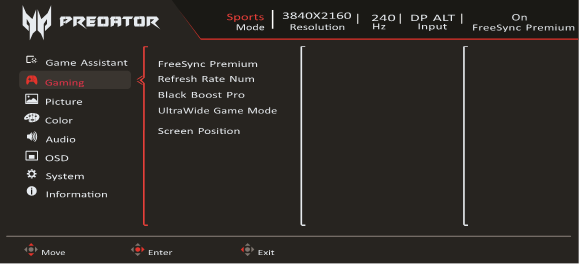

Gaming (Juegos)

1. Pulse la tecla MENU para abrir el OSD.
2. Mueva el joystick hacia arriba o hacia abajo para seleccionar Gaming (Juegos) en el OSD. A continuación, muévalo hacia la derecha hasta la función que desee ajustar y pulse el joystick para entrar en ella.
3. Mueva hacia arriba o hacia abajo para controlar las funciones.
4. El menú Gaming (Juegos) puede utilizarse para ajustar FreeSync Premium, Refresh Rate Num (Número de frecuencia de actualización), Black Boost Pro, UltraWide Game Mode (Modo juego ultraancho), Screen Position (Posición de la pantalla).
5. FreeSync Premium: Para controlar si es compatible con FreeSync Premium o no, el valor predeterminado es On (Activado).
6. Refresh Rate Num (Número de frecuencia de actualización): Muestra la frecuencia de actualización actual del panel en la pantalla.

Nota: Si FreeSync Premium está configurado como "On" (Activado), puede ver cómo la frecuencia V cambia en el OSD.

7. Black Boost Pro: Si Black Boost Pro está activado, compensará el brillo del nivel oscuro, de modo que los objetos bajo el nivel oscuro puedan verse claramente.

Nota:

• Black Boost Pro está predeterminado como "Off" (Desactivado).
• Si Black Boost Pro está "On" (Activado), el HDR se establecerá automáticamente como Off (Desactivado).

8. UltraWide Game Mode (Modo juego ultraancho): El valor predeterminado es "Off" (Desactivado). Puede seleccionar "21:9" o "32:9".

Nota:

• Cuando el usuario selecciona 21:9" o 32:9", el modo Wide (Ancho) se cambia automáticamente a 1:1 y aparece atenuado.
• Cuando el usuario selecciona "Off" (Desactivado), UltraWide Game Mode (Modo juego ultraancho) vuelve a la configuración original.
• El modo Ultrawide Game solo es compatible con fuentes HDMI, DP y Tipo-C y aparecería atenuado para la función de PIP/PBP y 1:1 en modo ancho.

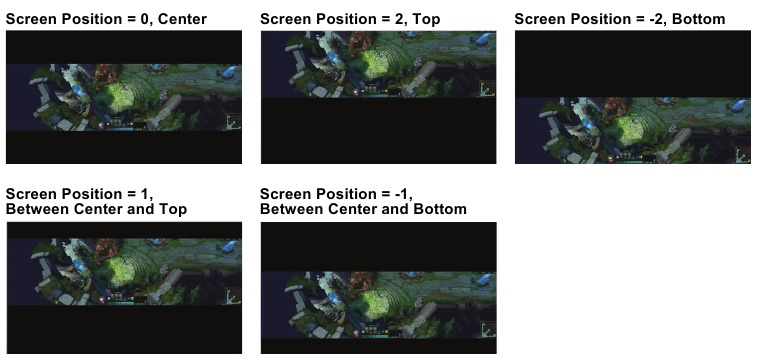

9. Screen Position (Posición de la pantalla): El valor predeterminado es "0". El usuario puede seleccionar "2", "1", "0", "-1" o "-2".


Nota:

• Esta función solo se activa si UltraWide Game Mode (Modo juego ultraancho) está configurado como "21:9" o "32:9".
• Esta función aparece atenuada cuando UltraWide Game Mode (Modo juego ultraancho) está configurado como "Off" (Desactivado).

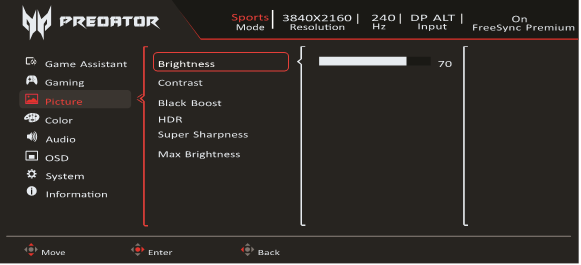

Picture (Imagen)

1. Pulse la tecla MENU para abrir el OSD.
2. Mueva el joystick hacia arriba o hacia abajo para seleccionar Picture (Imagen) en el OSD. A continuación, muévalo hacia la derecha para navegar hasta el elemento que desee ajustar y pulse el joystick para entrar en él.
3. Mueva el joystick hacia la izquierda o hacia la derecha para ajustar las escalas deslizantes.
4. Brightness (Brillo): Ajusta el brillo de 0 a 100.

Nota: Ajusta el equilibrio entre los tonos claros y oscuros. El brillo predeterminado variará en función del área de ventas.

5. Contrast (Contraste): Ajusta el contraste de 0 a 100.

Nota: Establece el grado de diferencia entre las áreas claras y oscuras.

6. Black Boost (Potenciador de negros): Ajusta el nivel de negro de 0 a 10. Mejora las sombras aumentando el brillo sin cambiar los tonos más claros.

Nota: Si la imagen es muy brillante o tiene pocas zonas de sombra, el ajuste de esta configuración puede no producir cambios notables en la imagen.

7. HDR: Puede controlar (Off (Desactivado) / Auto / HDR400), el valor predeterminado es off (desactivado), si se establece en auto, detectará y tratará automáticamente la señal HDR.

Nota:

1. Cuando HDR = Auto, HDR400, los Modes (Modos) también se establecerán automáticamente en "HDR".
2. Cuando HDR = Auto, HDR400 algunos parámetros: (ACM, Gamma, Contrast (Contraste), Black Boost...) las funciones aparecen atenuadas y desactivadas, y si cambia otros parámetros ajustables, el "Modes" (Modos) no saltará al modo "User" (Usuario).
3. Dado que Xbox actualmente no es compatible con HDR a resolución FHD, la función HDR no se puede activar mientras está conectado a Xbox.

8. Super Sharpness (Súper nitidez): la tecnología puede simular imágenes de alta resolución aumentando la densidad de píxeles de la fuente original. Puede hacer que las imágenes sean más nítidas y claras.
9. Max Brightness (Brillo máximo): El valor predeterminado es off (desactivado).

Nota: Debido a consideraciones medioambientales, el brillo predeterminado de la pantalla será bajo. Se puede ajustar a sus preferencias con los siguientes pasos:
paso 1: Vaya al menú OSD > picture (imagen) > Max Brightness (brillo máximo) y desactive para activar para aumentar el brillo.
paso 2: Una vez que Max Brightness (Brillo máximo) esté activado, ajuste el valor de Brightness (Brillo) entre 0 y 100 según sus preferencias.

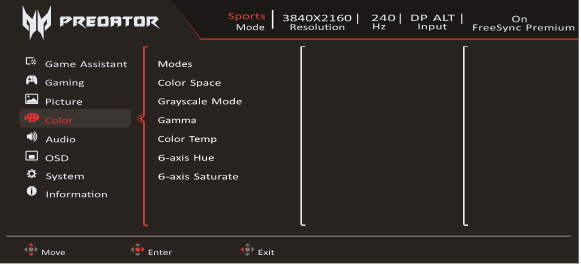

Color (Color)

1. Pulse la tecla MENU para abrir el OSD.
2. Mueva el joystick hacia arriba o hacia abajo para seleccionar Color en el OSD. A continuación, muévalo hacia la derecha para navegar hasta el elemento que desee ajustar y pulse el joystick para entrar en él.
3. Mueva el joystick hacia la izquierda o hacia la derecha para ajustar las escalas deslizantes.
4. El menú Color puede utilizarse para ajustar Modes (Modos), Color Space (Espacio de color), GrayScale Mode (Modo escala de grises), Gamma, Color Temp (Temperatura de color), 6-axis Hue (Tono de 6 ejes), 6-axis Saturate (Saturación de 6 ejes).
5. Modes (Modos): Seleccione su modo preferido entre Action (Acción), Racing (Carreras), Sports (Deportes), User (Usuario), Standard (Estándar), ECO, Graphics (Gráficos) y HDR.
6. Color Space (Espacio de color): Puede elegir Standard (Estándar), SMPTE-C, DCI, EBU, HDR, Rec.709 o sRGB.

Nota:

1. Si el espacio de color es "HDR", los modos se establecen automáticamente en "HDR".
2. Si el espacio de color no es "HDR", los modos se establecen en "Estándar".

7. Modo de escala de grises: activa o desactiva el modo de escala de grises. El valor predeterminado es desactivado.
8. El modo gamma le permite ajustar el tono de luminancia. El valor predeterminado es 2.2 (valor estándar para Windows).
9. Temp. de color: el valor predeterminado es cálido. Puede elegir Normal, Usuario, Frío y Cálido.
10. Tono de 6 ejes: ajusta el tono rojo, verde, azul, amarillo, magenta y cian.
11. Saturación de 6 ejes: ajusta la saturación roja, verde, azul, amarilla, magenta y cian.

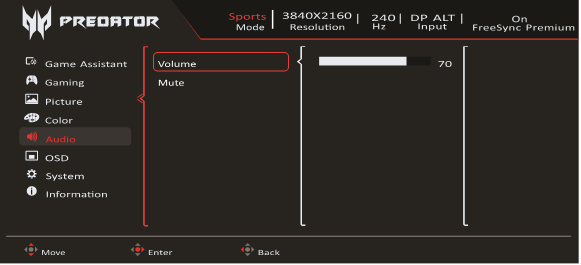

Audio

1. Pulse la tecla MENU para abrir el OSD.
2. Mueva el joystick hacia arriba o hacia abajo para seleccionar Audio en el OSD. A continuación, muévalo hacia la derecha para navegar hasta el elemento que desee ajustar y pulse el joystick para entrar en él.
3. Mueva el joystick hacia la izquierda o hacia la derecha para ajustar las escalas deslizantes.
4. El menú Audio se puede utilizar para ajustar el Volume (volumen), Mute (silencio).
5. Volume (volumen): ajusta el volumen.
6. Mute (silencio): para elegir activar/desactivar el silencio.

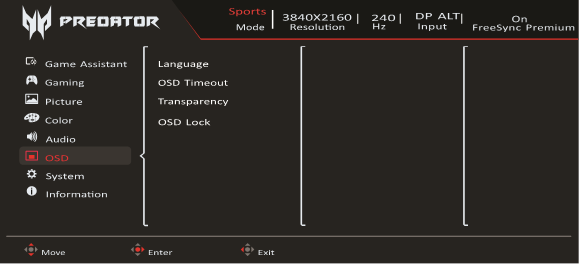

OSD

1. Pulse la tecla MENU para abrir el OSD.
2. Mueva el joystick hacia arriba o hacia abajo para seleccionar OSD en el OSD. A continuación, muévalo hacia la derecha para navegar hasta el elemento que desee ajustar y pulse el joystick para entrar en él.
3. Mueva el joystick hacia la izquierda o hacia la derecha para ajustar las escalas deslizantes.
4. El menú OSD se puede utilizar para ajustar el Language (idioma), OSD Timeout (tiempo de espera del OSD), Transparency (transparencia), OSD Lock (bloqueo del OSD).
5. Language (idioma): establece el idioma del menú OSD.
6. OSD Timeout (tiempo de espera del OSD): ajusta el retardo antes de apagar el menú OSD.
7. Transparency (transparencia): selecciona la transparencia al utilizar el modo de juego. La transparencia puede ser del 20 %, 40 %, 60 %, 80 % o Desactivada.
8. OSD Lock (bloqueo del OSD): la función de bloqueo del OSD se utiliza para evitar que se pulse accidentalmente el botón del OSD.

Nota:

1. OSD Locked (OSD bloqueado):
   Establezca el bloqueo del OSD en "On" (activado) desde el OSD y pulse "Enter" (Intro).
   El mensaje "OSD Locked" (OSD bloqueado) aparecerá en el centro de la pantalla y las luces LED indicarán un parpadeo azul.
   Al pulsar cualquier tecla, se mostrará el mensaje "OSD Locked" (OSD bloqueado).
2. OSD Unlocked (OSD desbloqueado):
   Pulse la segunda tecla OSD continuamente durante 3 segundos para desbloquear el OSD. El mensaje "OSD Unlocked" (OSD desbloqueado) aparecerá en el centro de la pantalla y las luces LED se volverán azules.

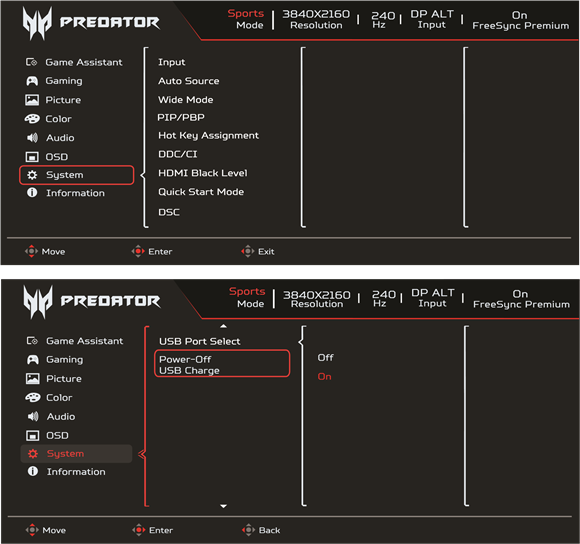

Sistema

1. Pulse la tecla MENU para abrir el OSD.
2. Mueva el joystick hacia arriba o hacia abajo para seleccionar System (sistema) en el OSD. A continuación, muévalo hacia la derecha para navegar hasta el elemento que desee ajustar y pulse el joystick para entrar en él.
3. Mueva el joystick hacia la izquierda o hacia la derecha para ajustar las escalas deslizantes.
4. El menú System (sistema) se puede utilizar para seleccionar fuentes de entrada de señal y otros ajustes importantes, incluidos los tipos de entrada.
5. Input (entrada): selecciona la fuente de HDMI1, HDMI2, DP1, DP2, DP ALT.
6. Auto Source (fuente automática): busca automáticamente las fuentes de entrada disponibles.
7. Wide Mode (modo ancho): puede seleccionar la relación de aspecto de la pantalla que está utilizando. Las opciones son Full (completa), Aspect (aspecto), 1:1 y 21:9.
8. PIP/PBP: Las opciones para PIP/PBP Mode (modo PIP/PBP) son Off (desactivado), PIP Large (PIP grande), PIP Small (PIP pequeño) y PBP. También puede ajustar PIP Position (posición PIP), Sub Source (subfuente), Source Swap (intercambio de fuentes) y Audio Source (fuente de audio).

Nota: PIP/PBP no es compatible si FreeSync Premium está "On" (activado).

9. Hot Key Assignment (asignación de tecla de acceso rápido): selecciona la función de Hot Key (tecla de acceso rápido) 1 o Hot Key (tecla de acceso rápido) 2.
10. DDC/CI: permite configurar los ajustes del monitor a través del software del PC.

Nota: DDC/CI, abreviatura de Display Data Channel/Command Interface (canal de datos de pantalla/interfaz de comandos), que permite enviar controles del monitor a través del software.

11. HDMI Black Level (nivel de negro HDMI): puede seleccionar el nivel de negrura en la fuente HDMI.
12. Quick Start Mode (modo de inicio rápido): seleccione Off (desactivado) u On (activado). El valor predeterminado es "Off" (desactivado). Actívelo para acelerar la velocidad de arranque.
13. DSC: El valor predeterminado es "On" (activado). DP&HDMI & DP ALT son compatibles con la función DSC.

Nota:

1. DSC = "On" (activado) es el valor predeterminado
   Compatible con DP, DP ALT y HDMI.
   Todos pueden admitir la resolución máxima; consulte la "Max Refresh Rate" (frecuencia de actualización máxima).
2. DSC = "Off" (desactivado)
   Para algunos dispositivos, como los teléfonos móviles, es necesario que DSC esté establecido en Off (desactivado) para que se visualice correctamente.
   Las resoluciones que se pueden admitir dependerán de las capacidades de la tarjeta gráfica y es posible que no puedan mostrar 3840X2160@240Hz.

14. Image Retention Refresh (actualización de retención de imagen): para reducir el riesgo de que se produzca retención de imagen, si el monitor ha estado en uso para Image Retention Refresh (actualización de retención de imagen) durante más de 4 horas, Image Retention Refresh (actualización de retención de imagen) se iniciará automáticamente después de apagar el monitor. También puede iniciar Image Retention Refresh (actualización de retención de imagen) manualmente a través del menú OSD.
    Cuando comience el proceso Image Retention Refresh (actualización de retención de imagen), el monitor mostrará un mensaje de advertencia, el LED de encendido comenzará a parpadear en azul y ámbar alternativamente.
    Cuando el LED de encendido se apaga, esto indica que el proceso Image Retention Refresh (actualización de retención de imagen) está completo; la duración de Image Retention Refresh (actualización de retención de imagen) es de unos 5 minutos.

Nota: Durante el proceso Image Retention Refresh (actualización de retención de imagen), no apague el monitor ni desenchufe la alimentación.

15. USB Port Select (selección de puerto USB): establezca el tipo de puerto USB en C-Type (tipo C) o B-Type (tipo B) o Auto.

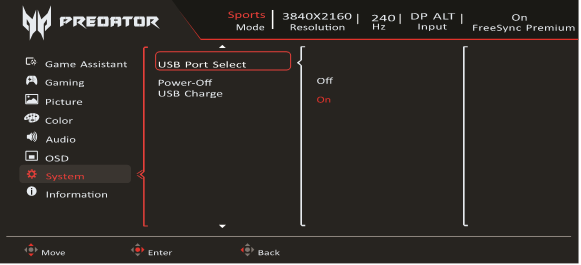

16. Power-off USB Charge (carga USB apagada): seleccione "On" (activado) para suministrar alimentación al puerto USB y seleccione "Off" (desactivado) para activar el modo DC off/Power saving (apagado de CC/ahorro de energía).

Nota:

1. Para cumplir con los estándares energéticos internacionales, esta pantalla está configurada actualmente en modo de ahorro de energía, lo que desactiva ciertas funciones cuando la pantalla se pone en suspensión (en espera) y tiene el estado de apagado (CC apagado).
2. Cambiar "Power-off USB Charge" (carga USB apagada) a "On" (activado) habilita todas las funciones de la pantalla y puede consumir más energía.
3. El puerto USB debe conectarse de acuerdo con esta imagen antes de que pueda utilizarse para el servicio. (Por ejemplo, leer la dirección Mac/SN)

Configuración del KVM

1. Puede seguir las siguientes instrucciones para configurar KVM para su monitor:

• Conecte Type-C/USB-B a su ordenador
• Seleccione Type-C/USB-B de USB Port Select (selección de puerto USB) en el OSD
• Sugerencia de configuración:


Nota: Al conectar dos ordenadores al monitor, configure los ajustes de USB en el menú OSD para compartir un único conjunto de teclado y ratón conectados al monitor entre dos ordenadores.

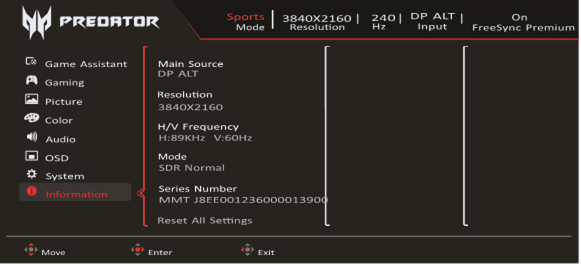

Información

1. Pulse la tecla MENU para abrir el OSD.
2. Mueva el joystick hacia arriba o hacia abajo para seleccionar Information Page (página de información) para ver la información básica de su monitor y la entrada actual.
3. Reset All Settings (restablecer todos los ajustes): restablece los ajustes de color personalizados a los valores predeterminados de fábrica.

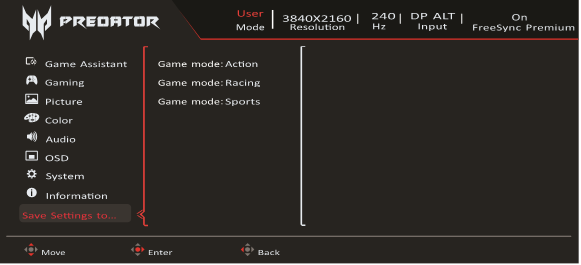

Guardar configuración en... (solo modo de usuario)

1. Pulse la tecla MENU para abrir el OSD.
2. Con el botón , seleccione "Save Setting to..." (Guardar configuración en...) en el OSD. A continuación, seleccione el modo que prefiera.
3. Guardar configuración en el modo de juego: Hay tres perfiles definidos por el usuario disponibles (Action, Racing y Sports). Guarde sus ajustes personalizados en el modo de juego para implementar esos ajustes automáticamente cuando lo seleccione posteriormente.

SOLUCIÓN DE PROBLEMAS

Antes de enviar su monitor OLED al servicio técnico, consulte la siguiente lista de solución de problemas para ver si puede autodiagnosticar el problema.

Modo HDMI/DP (opcional)

Problemas	Estado actual	Solución
Sin imagen	Azul	Usando el OSD, ajuste el brillo y el contraste al máximo o restablézcalos a su configuración predeterminada. Compruebe si el cable de señal está conectado correctamente, lo que se puede determinar enchufando y desenchufando el cable. Compruebe si el PC funciona correctamente o está en modo de hibernación. Para activar el PC desde el modo de suspensión, puede hacer clic con el ratón o pulsar cualquier tecla del teclado.
	LED apagado	Compruebe el interruptor de encendido. Compruebe si el cable de alimentación de CA está conectado correctamente al monitor.

Información para su seguridad y comodidad

Instrucciones de seguridad

Lea atentamente estas instrucciones. Conserve este documento para futuras consultas. Siga todas las advertencias e instrucciones marcadas en el producto.

Notas especiales sobre los monitores OLED

Lo siguiente es normal en el monitor OLED y no indica un problema.

• Debido a la naturaleza de la luz fluorescente, la pantalla puede parpadear durante el uso inicial. Apague el interruptor de alimentación y, a continuación, vuelva a encenderlo para asegurarse de que el parpadeo desaparece.
• Es posible que observe un brillo ligeramente desigual en la pantalla, dependiendo del patrón de escritorio que utilice.
• La pantalla OLED tiene un 99,99 % o más de píxeles efectivos. Puede incluir imperfecciones del 0,01 % o menos, como un píxel que falta o un píxel encendido todo el tiempo.
• Debido a la naturaleza de la pantalla OLED, una imagen residual de la pantalla anterior puede permanecer después de cambiar la imagen, cuando la misma imagen se muestra durante horas. En este caso, la pantalla se recupera lentamente cambiando la imagen o apagando el interruptor de alimentación durante algunas horas.

Limpieza del monitor
Siga cuidadosamente estas indicaciones al limpiar el monitor:

• Desenchufe siempre el monitor antes de limpiarlo.
• Utilice un paño suave para limpiar la pantalla y la parte delantera y los laterales de la carcasa.

Accesibilidad
Asegúrese de que la toma de corriente a la que enchufa el cable de alimentación sea fácilmente accesible y esté situada lo más cerca posible del operador del equipo. Cuando necesite desconectar la alimentación del equipo, asegúrese de desenchufar el cable de alimentación de la toma de corriente.

Escucha segura
Para proteger su audición, siga estas instrucciones.

• Aumente gradualmente el volumen hasta que pueda oírlo con claridad y comodidad, y sin distorsión.
• Después de ajustar el nivel de volumen, no lo aumente después de que sus oídos se hayan adaptado.
• Limite la cantidad de tiempo que escucha música a un volumen alto.
• Evite subir el volumen para bloquear los entornos ruidosos.
• Baje el volumen si no puede oír a la gente hablar cerca de usted.

• No utilice este producto cerca del agua.
• No coloque este producto sobre un carro, soporte o mesa inestable. Si el producto se cae, podría sufrir daños graves.
• Las ranuras y aberturas se proporcionan para la ventilación con el fin de garantizar un funcionamiento fiable del producto y protegerlo del sobrecalentamiento. Estas aberturas no deben bloquearse ni cubrirse. Las aberturas nunca deben bloquearse colocando el producto sobre una cama, un sofá, una alfombra u otra superficie similar. Este producto nunca debe colocarse cerca o sobre un radiador o un registro de calor, ni en una instalación empotrada, a menos que se proporcione una ventilación adecuada.
• Nunca introduzca objetos de ningún tipo en este producto a través de las ranuras de la carcasa, ya que pueden tocar puntos de tensión peligrosos o cortocircuitar piezas que podrían provocar un incendio o una descarga eléctrica. Nunca derrame líquido de ningún tipo sobre el producto ni en su interior.
• Para evitar daños en los componentes internos y evitar fugas de la batería, no coloque el producto sobre una superficie vibratoria.
• Nunca lo utilice en entornos deportivos, de ejercicio o cualquier entorno vibratorio que probablemente cause un cortocircuito inesperado o dañe los dispositivos internos.

Uso de la energía eléctrica

• Este producto debe utilizarse con el tipo de alimentación indicado en la etiqueta de marcado. Si no está seguro del tipo de alimentación disponible, consulte a su distribuidor o a la compañía eléctrica local.
• Si se utiliza un cable de extensión con este producto, asegúrese de que la clasificación total de amperios del equipo enchufado al cable de extensión no exceda la clasificación de amperios del cable de extensión. Además, asegúrese de que la clasificación total de todos los productos enchufados a la toma de pared no exceda la clasificación del fusible.
• No sobrecargue una toma de corriente, una regleta o un receptáculo enchufando demasiados dispositivos. La carga total del sistema no debe exceder el 80 % de la clasificación del circuito derivado. Si se utilizan regletas, la carga no debe exceder el 80 % de la clasificación de entrada de la regleta.

Nota: El pin de conexión a tierra también proporciona una buena protección contra el ruido inesperado producido por otros dispositivos eléctricos cercanos que puedan interferir con el rendimiento de este producto.

Mantenimiento del producto
No intente reparar este producto usted mismo, ya que la apertura o la retirada de las cubiertas pueden exponerle a puntos de tensión peligrosos u otros riesgos. Remita todas las tareas de mantenimiento a personal de servicio cualificado.

Desenchufe este producto de la toma de corriente y remita el servicio a personal de servicio cualificado cuando:

• el cable de alimentación o el enchufe estén dañados, cortados o deshilachados
• se haya derramado líquido en el producto
• el producto haya estado expuesto a la lluvia o al agua
• el producto se haya caído o la carcasa se haya dañado
• el producto presenta un cambio notorio en el rendimiento, lo que indica la necesidad de servicio
• el producto no funciona normalmente después de seguir las instrucciones de funcionamiento

Nota: Ajuste solo aquellos controles que estén cubiertos por las instrucciones de funcionamiento, ya que el ajuste incorrecto de otros controles puede provocar daños y, a menudo, requerirá un trabajo exhaustivo por parte de un técnico cualificado para restaurar el producto a su estado normal.

Entornos potencialmente explosivos
Apague su dispositivo en cualquier área con una atmósfera potencialmente explosiva y obedezca todas las señales e instrucciones. Las atmósferas potencialmente explosivas incluyen áreas donde normalmente se le aconsejaría que apague el motor de su vehículo. Las chispas en tales áreas podrían causar una explosión o un incendio que resulten en lesiones corporales o incluso la muerte. Apague el dispositivo cerca de los surtidores de gasolina en las estaciones de servicio. Observe las restricciones sobre el uso de equipos de radio en depósitos de combustible, áreas de almacenamiento y distribución; plantas químicas; o donde se estén realizando operaciones de voladura. Las áreas con una atmósfera potencialmente explosiva a menudo están marcadas, pero no siempre. Incluyen debajo de la cubierta de los barcos, las instalaciones de transferencia o almacenamiento de productos químicos, los vehículos que utilizan gas licuado de petróleo (como propano o butano) y las áreas donde el aire contiene productos químicos o partículas como granos, polvo o polvos metálicos.

Información de seguridad adicional

Su dispositivo y sus mejoras pueden contener piezas pequeñas. Manténgalos fuera del alcance de los niños pequeños.

Información sobre el reciclaje de equipos informáticos

Acer está firmemente comprometida con la protección del medio ambiente y considera el reciclaje, en forma de recuperación y eliminación de equipos usados, como una de las principales prioridades de la empresa para minimizar la carga impuesta al medio ambiente.

En Acer somos muy conscientes de los efectos ambientales de nuestro negocio y nos esforzamos por identificar y proporcionar los mejores procedimientos de trabajo para reducir el impacto ambiental de nuestros productos.

Para obtener más información y ayuda sobre el reciclaje, visite este sitio web: https://www.acer-group.com/sustainability/en/our-products-environment.html

Visite www.acer-group.com para obtener más información sobre las características y ventajas de nuestros otros productos.

Declaración de píxeles OLED

La unidad OLED se produce con técnicas de fabricación de alta precisión. Sin embargo, algunos píxeles pueden fallar ocasionalmente o aparecer como puntos negros o rojos. Esto no afecta a la imagen grabada y no constituye un mal funcionamiento.

Este producto se ha enviado habilitado para la administración de energía:

• Active el modo de suspensión de la pantalla dentro de los 5 minutos de inactividad del usuario.
• Active el monitor cuando esté en modo apagado activo, mueva el ratón o pulse cualquier tecla del teclado.

Consejos e información para un uso cómodo

Los usuarios de ordenadores pueden quejarse de fatiga visual y dolores de cabeza después de un uso prolongado. Los usuarios también corren el riesgo de sufrir lesiones físicas después de largas horas de trabajo frente a un ordenador. Los largos períodos de trabajo, la mala postura, los malos hábitos de trabajo, el estrés, las condiciones de trabajo inadecuadas, la salud personal y otros factores aumentan considerablemente el riesgo de lesiones físicas.

El uso incorrecto del ordenador puede provocar el síndrome del túnel carpiano, tendinitis, tenosinovitis u otros trastornos musculoesqueléticos. Los siguientes síntomas pueden aparecer en las manos, muñecas, brazos, hombros, cuello o espalda:

• entumecimiento o sensación de ardor u hormigueo
• dolor, molestia o sensibilidad
• dolor, hinchazón o palpitación
• rigidez o tensión
• frialdad o debilidad

Si tiene estos síntomas, o cualquier otra molestia recurrente o persistente y/o dolor relacionado con el uso del ordenador, consulte a un médico inmediatamente e informe al departamento de salud y seguridad de su empresa.

La siguiente sección proporciona consejos para un uso más cómodo del ordenador.

Encuentre su zona de confort
Encuentre su zona de confort ajustando el ángulo de visión del monitor, utilizando un reposapiés o elevando la altura de su asiento para lograr la máxima comodidad. Observe los siguientes consejos:

• abstenerse de permanecer demasiado tiempo en una postura fija
• evitar encorvarse hacia delante y/o inclinarse hacia atrás
• levántese y camine con regularidad para eliminar la tensión en los músculos de las piernas

Cuidado de su visión
Las largas horas de visión, el uso de gafas o lentes de contacto incorrectas, el deslumbramiento, la iluminación excesiva de la habitación, las pantallas mal enfocadas, los tipos de letra muy pequeños y las pantallas de bajo contraste podrían tensar sus ojos. Las siguientes secciones proporcionan sugerencias sobre cómo reducir la fatiga visual.

Ojos

• Descanse sus ojos con frecuencia.
• Dele a sus ojos descansos regulares apartando la vista del monitor y enfocándose en un punto distante.
• Parpadee con frecuencia para evitar que sus ojos se sequen.

Pantalla

• Mantenga su pantalla limpia.
• Mantenga su cabeza a un nivel más alto que el borde superior de la pantalla para que sus ojos apunten hacia abajo al mirar el centro de la pantalla.
• Ajuste el brillo y/o el contraste de la pantalla a un nivel cómodo para mejorar la legibilidad del texto y la claridad de los gráficos.
• Elimine el deslumbramiento y los reflejos:
• colocando su pantalla de tal manera que el lado quede frente a la ventana o cualquier fuente de luz
• minimizando la luz de la habitación mediante el uso de cortinas, persianas o estores
• usando una luz de trabajo
• cambiando el ángulo de visión de la pantalla
• usando un filtro de reducción del deslumbramiento
• usando una visera de pantalla, como un trozo de cartón extendido desde el borde frontal superior de la pantalla
• Evite ajustar su pantalla a un ángulo de visión incómodo.
• Evite mirar fuentes de luz brillante, como ventanas abiertas, durante períodos prolongados de tiempo.

Desarrollo de buenos hábitos de trabajo
Desarrolle los siguientes hábitos de trabajo para que el uso de su ordenador sea más relajante y productivo:

• Tome descansos cortos con regularidad y frecuencia.
• Realice algunos ejercicios de estiramiento.
• Respire aire fresco con la mayor frecuencia posible.
• Haga ejercicio con regularidad y mantenga un cuerpo sano.

Nunca coloque un monitor OLED en un lugar inestable. Un monitor OLED puede caerse, causando lesiones personales graves o la muerte. Se pueden evitar muchas lesiones, especialmente a los niños, tomando precauciones simples como:

• Usar gabinetes o soportes recomendados por el fabricante del monitor OLED.
• Usar solo muebles que puedan soportar con seguridad el monitor OLED.
• Asegurarse de que el monitor OLED no sobresalga del borde del mueble de soporte.
• No colocar el monitor OLED sobre muebles altos (por ejemplo, armarios o estanterías) sin anclar tanto los muebles como el monitor OLED a un soporte adecuado.
• No colocar el monitor OLED sobre tela u otros materiales que puedan estar ubicados entre el monitor OLED y el mueble de soporte.
• Educar a los niños sobre los peligros de trepar a los muebles para alcanzar el monitor OLED o sus controles.

Si el monitor OLED existente va a ser retenido y reubicado, se deben aplicar las mismas consideraciones que las anteriores.

Referencias

• Página principal de Acer Group | Acer Group

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Acer X32

Idiomas disponibles
