Manual de Acer QG271 M3

Diagrama explosionado

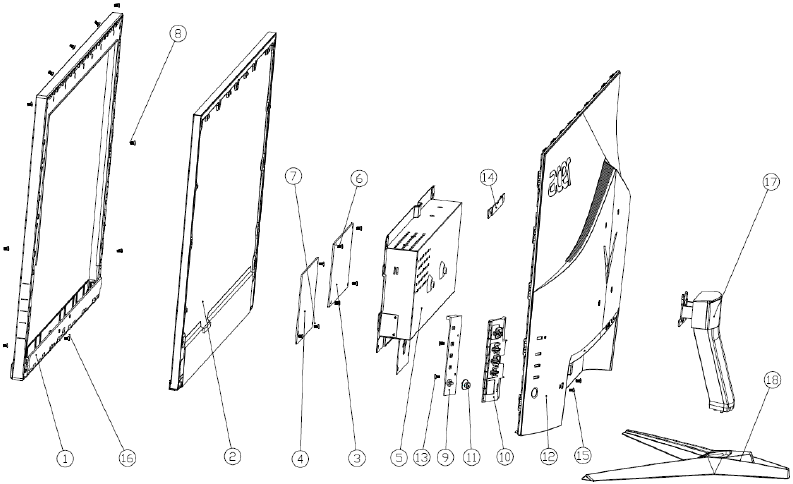

Diagrama explosionado del producto

Diagrama explosionado - Diagrama explosionado del producto

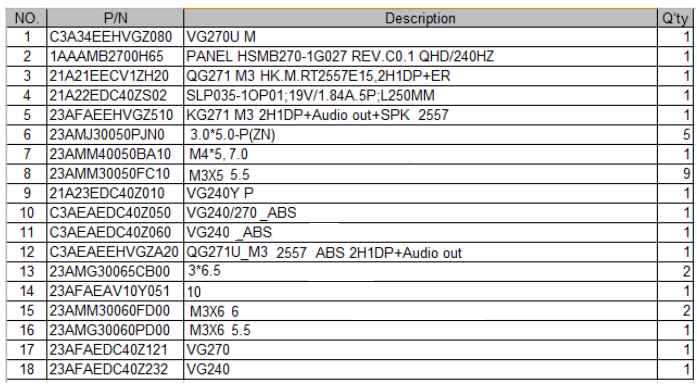

LISTA BOM

Diagrama de conectividad del cableado

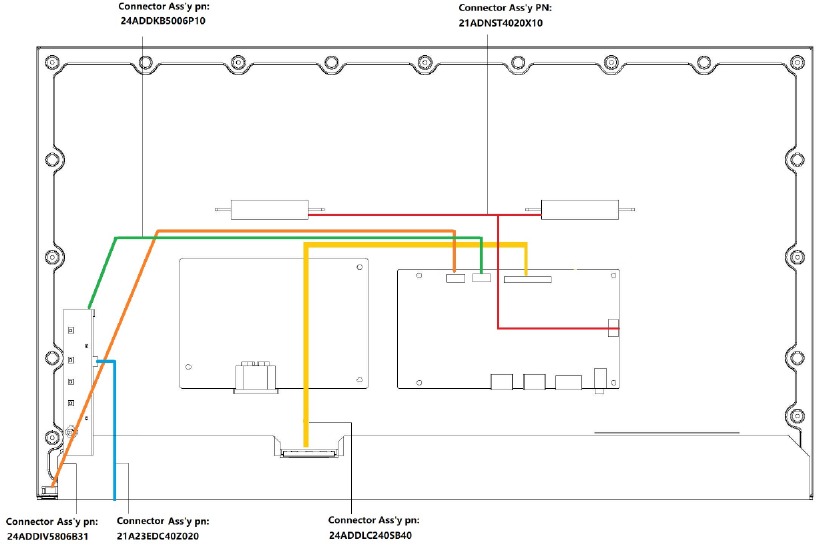

Diagrama de conectividad del cableado

Instrucción mecánica

Herramientas necesarias
Enumere el tipo y el tamaño de las herramientas que normalmente se pueden utilizar para desmontar el producto hasta un punto en el que se puedan retirar los componentes y materiales que requieran un tratamiento selectivo.
Descripción de la herramienta:

  • mesa de trabajo
  • Destornillador
  • Cuchillo
  • guante
  • paño de limpieza
  • protección ESD

SOP de montaje y desmontaje

Procedimientos de desmontaje

Preparación antes del desmontaje
  1. Limpiar la sala para el desmontaje
  2. Identificar el área para el monitor
  3. Comprobar la posición en la que se colocarán los monitores y la cantidad de monitores; preparar el área para el flujo de material; según la condición real, planificar el diseño del desmontaje
  4. Preparar la implementación, el equipo y los materiales como se indica a continuación:
  1. mesa de trabajo
  2. Destornillador
  3. cuchillo
  4. guante
  5. paño de limpieza
  6. protección ESD
  1. Desmontar la base, el soporte
  1. Coloque la máquina boca abajo sobre las arandelas planas limpias primero
  2. Retire el tornillo del soporte y quite la base
  3. Utilice el destornillador para quitar el tornillo y retirar el soporte del monitor
  1. Desmontar la cubierta posterior
  1. Retire los tres tornillos que fijan la cubierta posterior al blindaje
  2. Utilice la herramienta de desmontaje para soltar la cubierta posterior desde el lado inferior hasta los otros tres lados

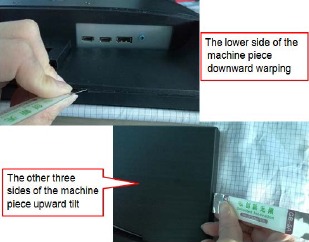

    Procedimientos de desmontaje - Paso 1
  3. Retire la cubierta posterior y tire de la línea del teclado y la línea LED verticalmente
  1. Desmontar el teclado, el cable y el blindaje
  1. Utilice el destornillador para quitar el tornillo de la placa del teclado y retire la placa del teclado
  2. Retire la cinta de fijación del cable y el blindaje
  3. Extraiga el cable LVDS y el cable de retroiluminación del panel

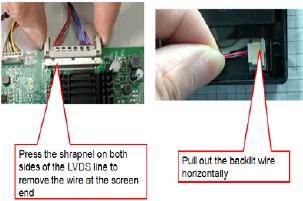

    Procedimientos de desmontaje - Paso 2
  4. Retire el blindaje
  1. Retire la placa principal y la placa de alimentación y extraiga el cable de la placa
  1. Utilice el destornillador para quitar el tornillo que fija la placa principal y la placa de alimentación al blindaje
  2. Retire la placa principal y la placa de alimentación del blindaje
  3. Extraiga los cables de la placa principal y la placa de alimentación

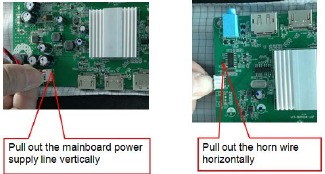

    Procedimientos de desmontaje - Paso 3
  1. Desmontar el marco central
  1. Utilice el destornillador para quitar los nueve tornillos que fijan el marco central y el panel
  2. Retire el marco central

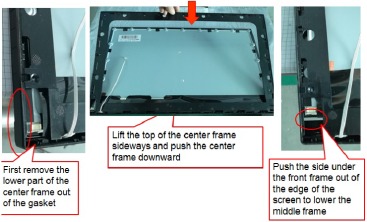

    Procedimientos de desmontaje - Paso 4

Procedimientos de montaje

Preparación antes del montaje:
  1. Limpiar la sala para trabajar
  2. Identificar el área para el material
  3. Preparar la implementación, el equipo y los materiales como se indica a continuación:
    1. mesa de trabajo
    2. Destornillador
    3. Cuchillo
    4. guante
    5. protección ESD paño de limpieza
  1. Montar el marco central
  1. Introduzca la pantalla LCD en la paleta
  2. Tome un marco central y colóquelo en la parte posterior del panel
    Coloque la parte inferior del panel en el marco central, deje el conector de retroiluminación en el lado izquierdo del marco central

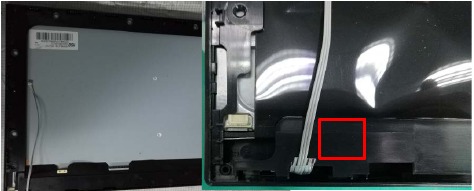

    Procedimientos de montaje - Paso 1
  3. Cargue el marco central en el panel
  1. Montar la placa principal y la placa de alimentación del blindaje
  1. Montar el cable LVDS, el cable del teclado y el cable de retroiluminación en la placa principal
  2. Montar el cable de alimentación desde la placa principal a la placa de alimentación

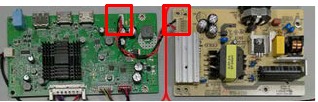

    Procedimientos de montaje - Paso 2

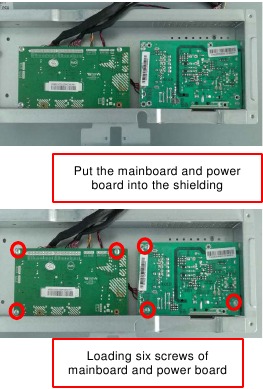

  3. Coloque la placa principal y la placa de alimentación en el blindaje y cargue los tornillos en el blindaje
  1. Montar el altavoz
  1. Montar el altavoz en el blindaje

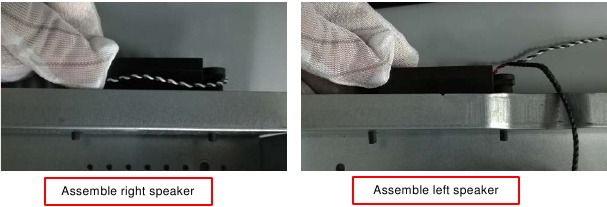

    Procedimientos de montaje - Paso 3
  2. Montar el cable del altavoz en la placa principal
  3. Fije el cable del altavoz en el blindaje

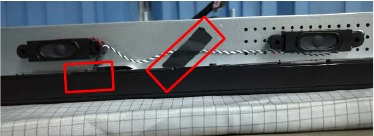

    Procedimientos de montaje - Paso 4
  1. Cargue el marco central con el panel y monte el cable desde la placa principal al panel
  1. Cargue nueve tornillos del marco central con un destornillador

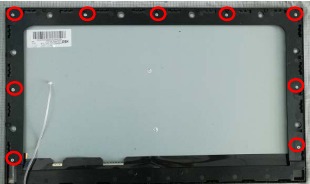

    Procedimientos de montaje - Paso 5
  2. Monte la línea LVDS al panel con una plantilla
  3. Fije el blindaje
    Coloque el blindaje en el mástil de registro del marco central y pegue papel de aluminio en el lado derecho e izquierdo para fijar el blindaje
  4. Monte la retroiluminación al panel
  5. Cable de retroiluminación y altavoz fijo con cinta
  1. Montar la cubierta posterior
  1. Cargue la placa del teclado en la cubierta posterior con un destornillador
  2. Monte la placa del teclado y el cable LED a la placa del teclado
  3. Monte la cubierta posterior y presiónela con la mano a través de la parte inferior, izquierda, derecha y superior
  1. Cargar el tornillo de la cubierta posterior y montar el soporte y la base
  1. Cargar tres cubiertas posteriores con un destornillador
  2. Monte el soporte en la cubierta posterior
  3. Montar la base por mástil de registro
  4. Cargue el tornillo con un destornillador

Resolución de problemas

Problemas Estado actual Solución

Sin imagen

LED ON
  • Usando OSD, ajuste el brillo y el contraste al máximo o restablezca su configuración predeterminada.
LED OFF
  • Compruebe el interruptor de alimentación
  • Compruebe si el cable de alimentación de CA está conectado correctamente al monitor.
El LED muestra un color ámbar
  • Compruebe si el cable de señal de vídeo está conectado correctamente en la parte posterior del monitor
  • Compruebe si la alimentación del sistema informático está encendida

Sonido anormal

(Solo modelo de entrada de audio)
(Opcional)
Sin sonido, o el nivel de sonido es demasiado bajo
  • Compruebe si el cable de audio con el PC host está conectado
  • Compruebe si la configuración de volumen del PC host está en la posición mínima e intente subir el nivel de volumen.

Lista de FRU

Este capítulo le ofrece la lista de FRU (unidad reemplazable en campo) en las configuraciones globales de ACER KG272UX. Consulte este capítulo siempre que solicite piezas para reparar o para RMA (autorización de devolución de mercancía).
Tenga en cuenta que CUANDO PIDA PIEZAS FRU, debe consultar la información más actualizada disponible en su web o canal regional. Por cualquier motivo que se realice un cambio en el número de pieza, no se indicará en la Guía de servicio impresa. Para los PROVEEDORES DE SERVICIO AUTORIZADOS, su oficina puede tener un código de número de pieza DIFERENTE al que se indica en la lista de FRU de esta Guía de servicio impresa. DEBE utilizar la lista de FRU local proporcionada por su oficina regional para pedir piezas FRU para la reparación y el servicio de las máquinas del cliente
NOTA: Para desechar o devolver las piezas defectuosas, debe seguir la ordenanza o las regulaciones del gobierno local sobre cómo desecharla correctamente, o seguir las reglas establecidas por su oficina regional sobre cómo devolverla.

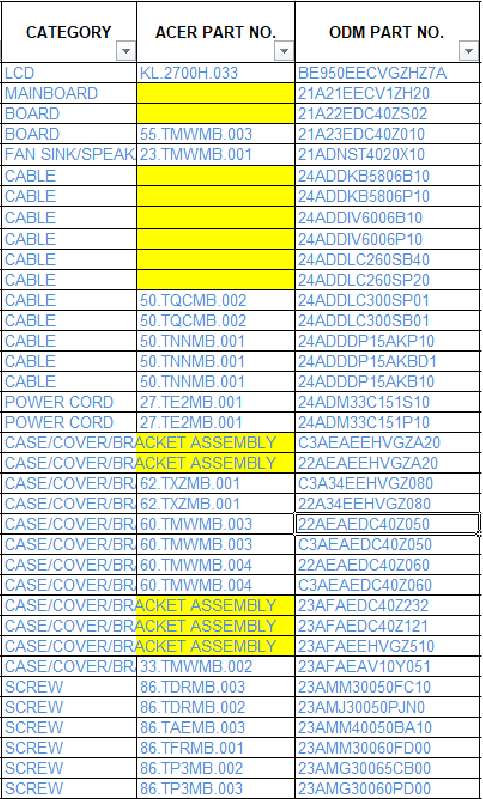

Lista de FRU

Aviso de seguridad importante

Aviso de seguridad
Cualquier persona que intente reparar este chasis debe familiarizarse con el chasis y ser consciente de las precauciones de seguridad necesarias que se deben utilizar al reparar equipos electrónicos que contengan alto voltaje

Capacidad de reparación cualificada:
Un servicio y una reparación adecuados son importantes para el funcionamiento seguro y fiable de todos los productos de la serie. Los proveedores de servicio recomendados por el vendedor deben conocer los avisos que se enumeran en este manual de servicio para minimizar el riesgo de lesiones personales al realizar los procedimientos de servicio. Además, el posible método de reparación incorrecto existente puede dañar el equipo o los productos. Se recomienda que los ingenieros de servicio tengan conocimientos de reparación, experiencia, así como la formación adecuada del producto por cada nuevo modelo antes de realizar los procedimientos de servicio.

AVISO:
peligro de descarga eléctrica Para evitar descargas eléctricas, los productos deben conectarse a un cable de alimentación autorizado y apagar el interruptor de alimentación principal cada vez antes de retirar el cable de alimentación de CA.
! Para evitar que el producto se aleje del agua o se exponga en un entorno de humedad extremadamente alta.
! Para garantizar la fiabilidad continua de este producto, utilice solo las piezas especificadas por el fabricante original.
! Para garantizar el siguiente comportamiento de reparación de seguridad, coloque la pieza reemplazada en el lado de los componentes de PWBA, no en el lado de la soldadura.
! Para garantizar el uso de un destornillador adecuado, siga el par de apriete y la fuerza que se enumeran en los procedimientos de montaje y desmontaje para atornillar y desatornillar los tornillos.
! Utilice soldadura sin plomo para montar bien las piezas.
! El punto de fusión de la soldadura sin plomo solicitado es de 220 °C.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
