Manual de instrucciones Icontrol Basic 1 series de tipo FSDM2.6..62A(Q)
5.6
Prot. motor
La protección del motor se puede realizar mediante la conexión de termocontactos 3 TB4 (contactos de
termostato) o de sensores de temperatura 3 TP4 (resistencia).

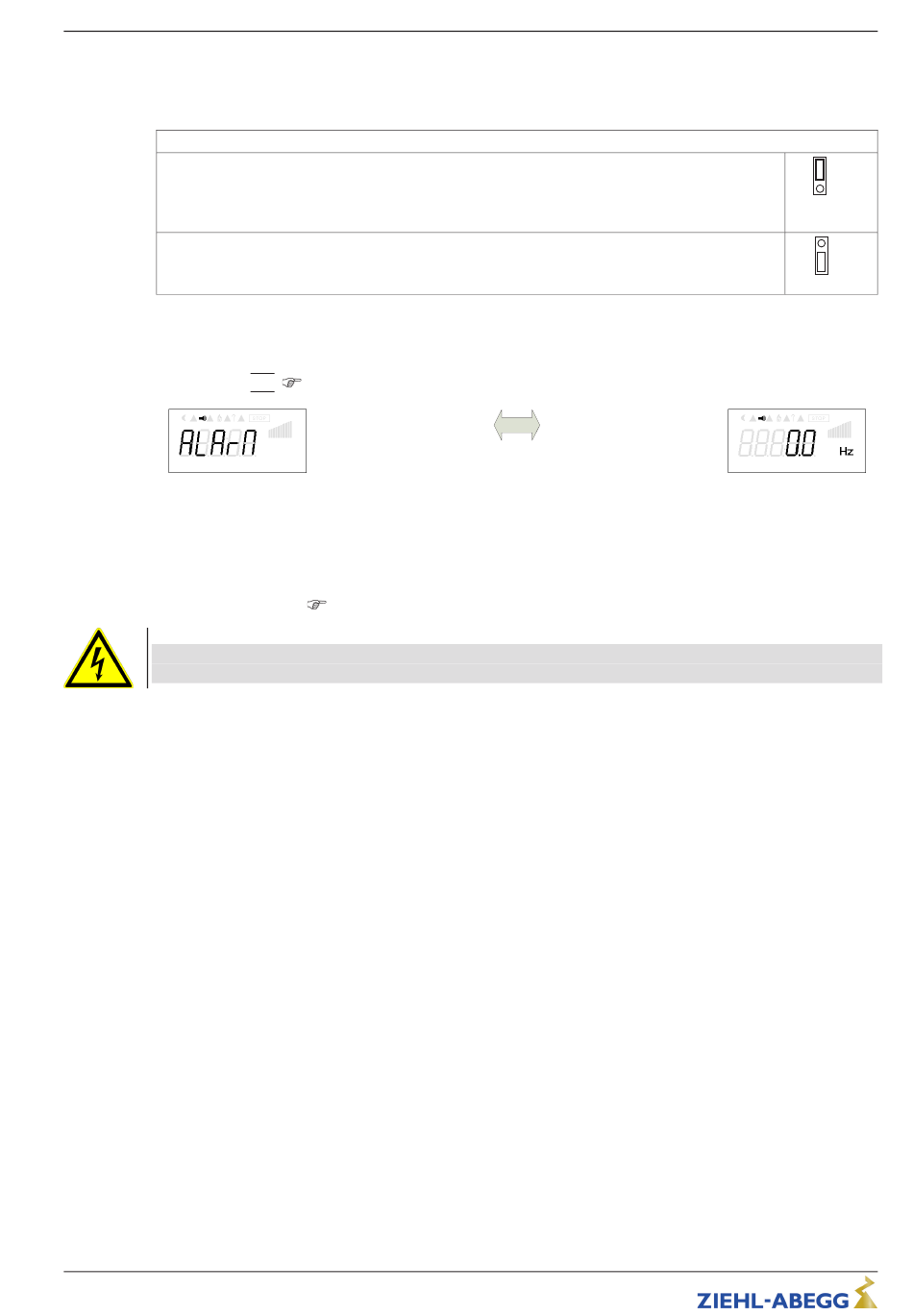

El Jumper "J1" en el espacio de conexión debe fijarse conforme al supervisor de temperatura utilizado.
Motor con sensor de temperatura "TP"
Para motor con sensor de temperatura 3 TP4 Jumper arriba (ajuste de fábrica).
En un equipo se pueden conectar en serie, como máximo, seis sensores de temperatura
individuales (DIN 44081 o DIN 44082).
Motor con termointerruptor "TB"
Para motor con termointerruptor 3 TB4 el Jumper 3 J14 debe estar ?jado hacia abajo.
Cuando se dispara un termointerruptor o sensor de temperatura conectado (interrupción entre ambos
bornes 3 TB/TP4 ) el equipo se desconecta y no se vuelve a conectar.
El relé 3 K14 no recibe tensión, bornes 3 134 - 3 144 desconectados. El testigo luminoso interno destella
en el código
Fallo motor
Posibilidades para encender de nuevo el equipo una vez enfriada la propulsión, es decir,
cuando existe una conexión entre los bornes "TB/TP" de la siguiente forma:
Desconectar y conectar de nuevo la tensión de red.
A través de la entrada digital para el control a distancia (liberación ON/OFF).
Función 3 Reponer
Peligro debido a corriente eléctrica
•
Cables de conexión blindados separados para los supervisores de temperatura.
•
¡No debe aplicarse ninguna tensión externa en los bornes "TB/TP"!
5.7
Entrada analógica "E1" para predeterminar el número de revoluciones del ventilador
El aparato dispone de una entrada analógica para predeterminar el número de revoluciones del
ventilador. Conexión 3 E14 / 3 GND4 (entrada analógica 1).
Los enchufes internos 3 E1.14 y 3 E1.24 están ajustados de fábrica en la posición para una señal de
entrada 0...10 V.
Para una señal 0...20 mA o una señal PWM deben tenerse en cuenta las posiciones de enchufe
correspondientes.
L-BAL-E172-E 1609 Index 005
|
|
15
(
Diagnóstico / Fallos).
Indicación de valor real cambia con aviso de alarma
4 G rupo de menú 3 Inicio4
Nro. de art. 00163393
15/52
Instalación eléctrica
TP
J1
TB
J1
Frecuencia
