Manual de instrucciones Icontrol Basic 1 series de tipo FSDM2.6..62A(Q)

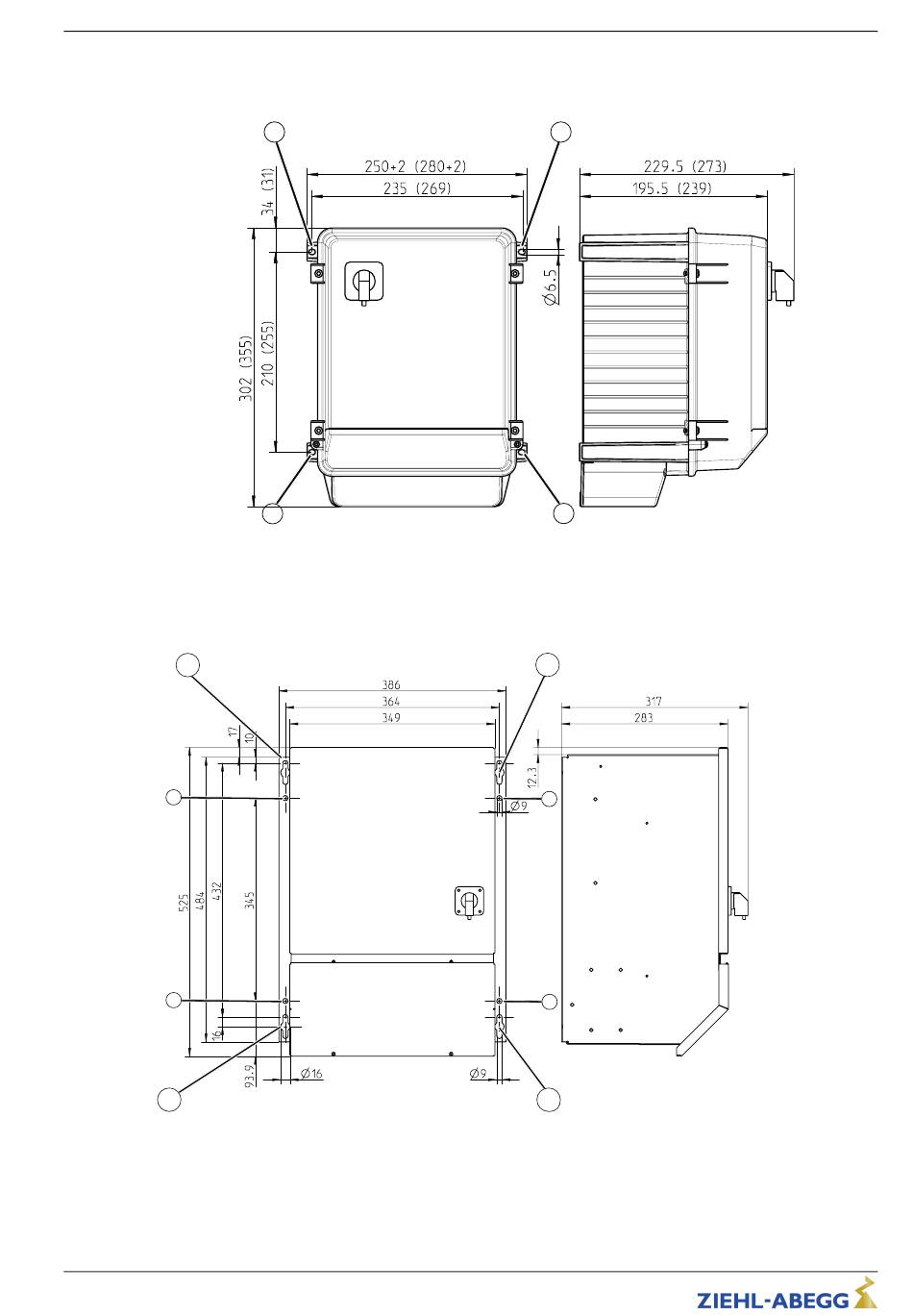

Tipo FSDM5...17 (FSDM25)
Fijación en 4 puntos
Taladrar los puntos de ?jación 3 14 - 3 44 .
"
Fijar el equipo con tornillos.
"
Tipo FSDM32...62
Fijación en 8 puntos
1
5
8
4
Taladrar 8 puntos de ?jación.
"
Enroscar los tornillos de los puntos de ?jación 3 14 - 3 44 hasta a una distancia de aprox. 5 mm y
"
enganchar el equipo.
Apretar los tornillos de los puntos de ?jación 3 14 - 3 44 .
"
Enroscar los tornillos de los puntos de ?jación 3 54 - 3 84 y apretarlos.
"
L-BAL-E172-E 1609 Index 005
1
4
Nro. de art. 00163393
2
3
2
6
7
3
10/52
Montaje
