Manual de instrucciones Icontrol Basic 1 series de tipo FSDM2.6..62A(Q)

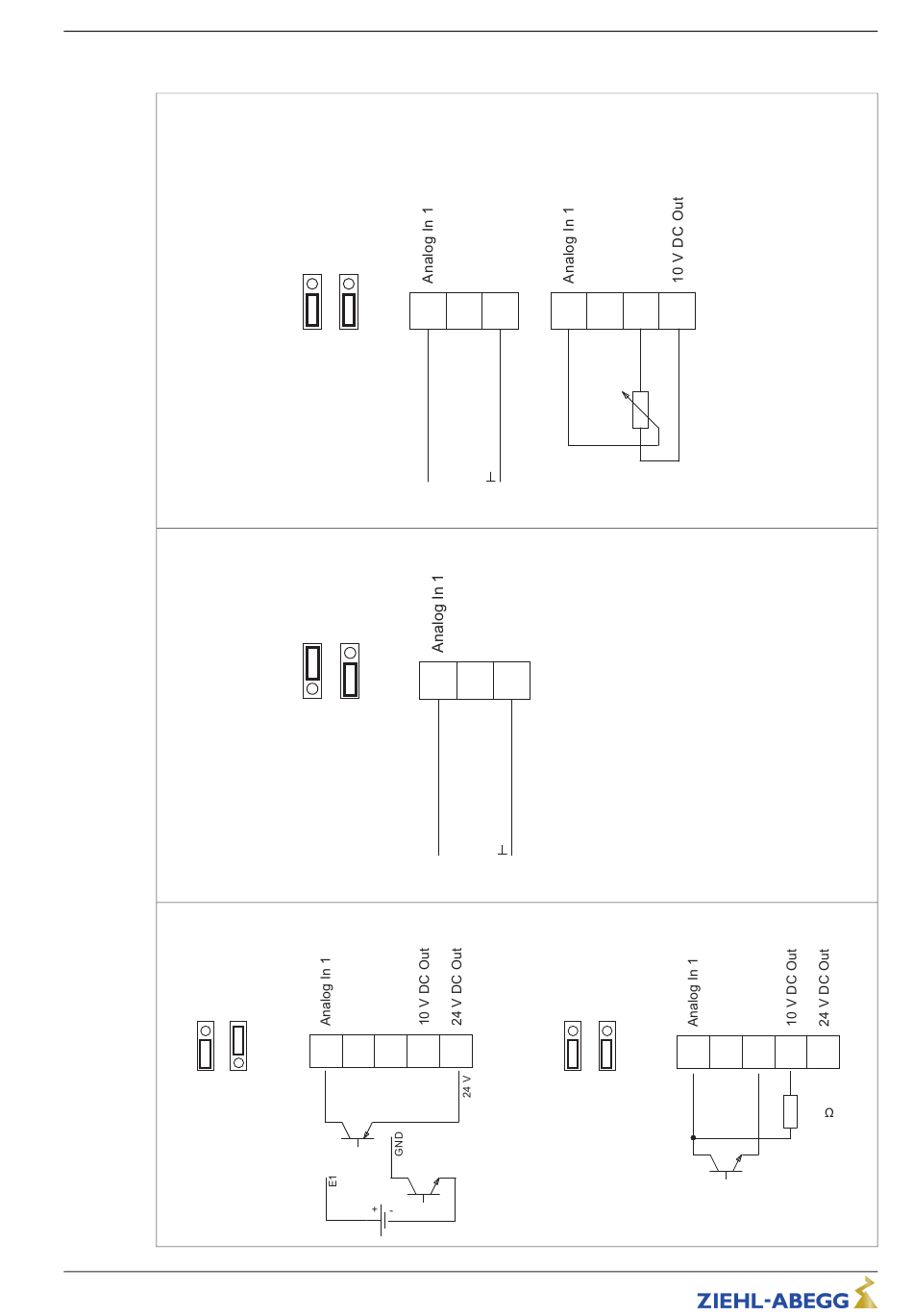

Posibilidades cómo indicar las revoluciones
0...10 V (de fábrica)
Activación mediante una señal de punto de partida externa 0...10 V
o
N. de revoluciones predeterminado a través de potenciómetro externo (10 kΩ) en los bornes 3 +10 V4 y
3 GND4 con toma en borne 3 E14 .
0...20 mA
Activación mediante una señal de punto de partida externa 0...20 mA.
0...100 % PWM
Activación mediante una señal de punto de partida externa PWM
E1,1 E1,2
L-BAL-E172-E 1609 Index 005
E1
V
E1,1 E1,2
E1
mA
E1,1 E1,2
PWM
E1 D1 GND 10V
15...28 V
Nro. de art. 00163393
D1 GND E1 D1 GND 10V
10 kΩ
+
0...10 V
D1 GND
31.01.12
i_jumper_if_basic_0_20
+
0...20 mA
24V
E1,1 E1,2
PWM
f = 1...10 kHz
