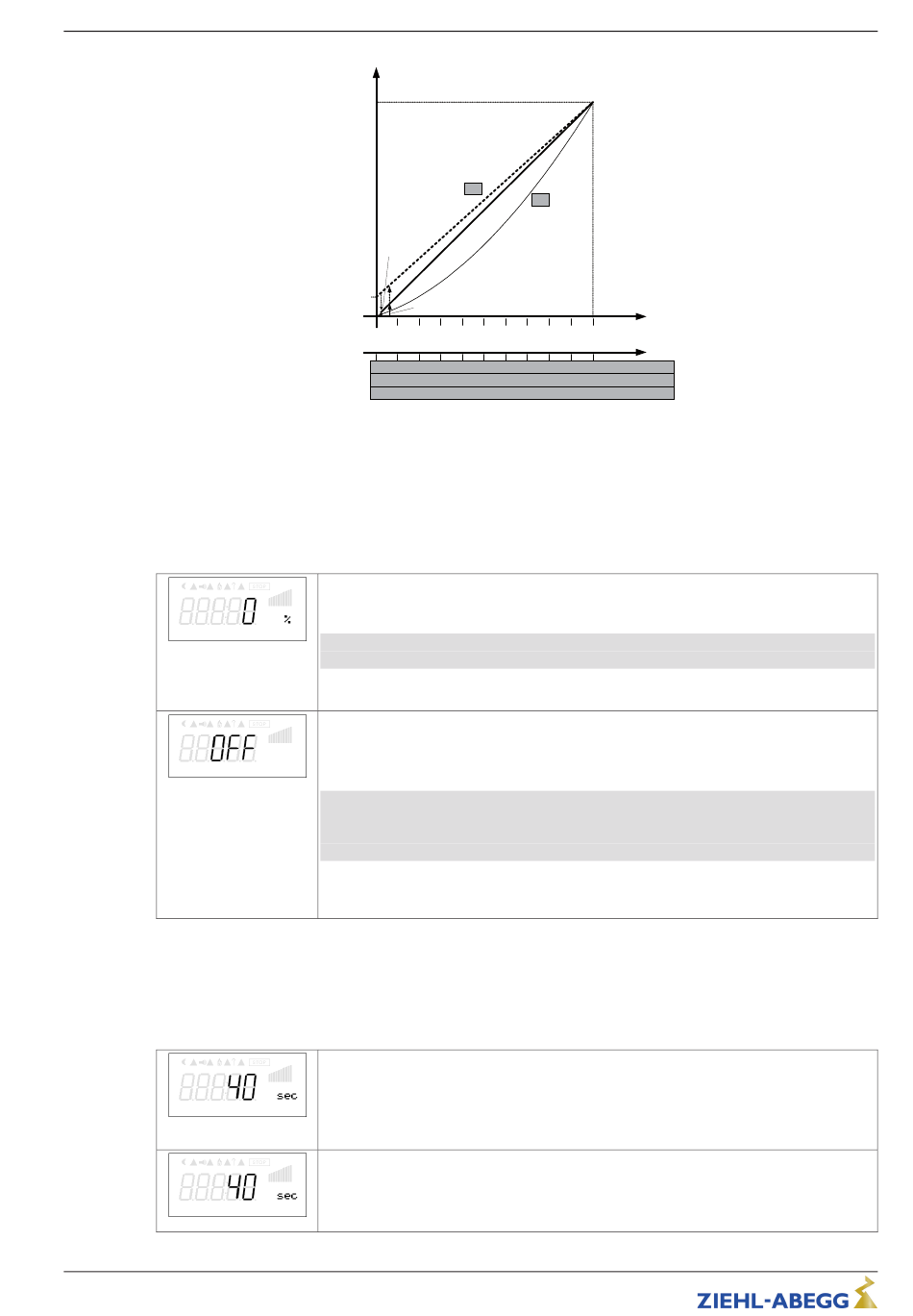

Manual de instrucciones Icontrol Basic 1 series de tipo FSDM2.6..62A(Q)
Uout Tensión de salida
Fout: Tensión de salida
Analógica In Señal del valor predeterminado del número de revoluciones (0 - 10 V, 0...20 mA, 0...100 % PWM)
Ustart Tensión inicial
Foff Frecue. descon.
Fon: Frecuencia de conexión
Fedge Frecuencia corte
Fmax Max. Frecuencia
L Lineal (ajuste de fábrica)
Q Cuadrada
Tensión inicial
UF cuadrado
8.6.4
Ajustes durante el tiempo de aceleración y de retorno
Gracias a los menús separados para tiempo de aceleración y tiempo de retorno se puede realizar una
adaptación a las condiciones individuales de la instalación.
Esta función está postconectada a la función de regulación propiamente dicha.
Aceleración
TiempoDeRetorno
L-BAL-E172-E 1609 Index 005
U
out
100 %
L
F
off
U
= 10 %
start
F
on
U
= 0 %
start
25
5
10
15
20
2
0.5
3
4
1
2
4
6
8
10
10
20
5
30
40
50
Tensión inicial
La tensión inicial sirve para que los motores entreguen, a números de revoluciones
bajos, un par de giro su?ciente para un funcionamiento seguro.
# Precaución! No debe seleccionarse un ajuste demasiado alto para evitar una sobreco-
rriente y una carga térmica innecesariamente alta del motor.
Rango de ajuste: 0 - 25% (porcentaje de la tensión de salida máxima)
Ajuste de fábrica: 0 %
UF cuadrado
Curva característica U/f lineal o cuadrada
Ajuste de fábrica 3 UF cuadrada4 = 3 OFF4 es decir curva característica lineal preprogra-
mada.
Con la curva característica lineal, el motor alcanza el par de giro completo a lo
largo de todo el rango del número de revoluciones. En los motores para ventila-
dores se obtiene así, generalmente, un control óptimo del número de revolucio-
nes.
Puede resultar conveniente conmutar a una curva característica cuadrada (sólo está
permitido en los ventiladores o bombas con un par de carga cuadrado) para reducir los
ruidos electromagnéticos del motor. 3 UF cuadrada4 = 3 ON4
Aceleración
Valor predeterminado de tiempo en el que la salida de regulación sube de 0 % a
100 %.
Rango de ajuste: 0...250 sec
Ajuste de fábrica: 10 / 20 / 30 / 40 s. (en función del tipo de equipo)
TiempoDeRetorno
Valor predeterminado de tiempo en el que la salida de regulación baja de 100% a 0%.
Rango de ajuste: 0...250 sec
Ajuste de fábrica: 10 / 20 / 30 / 40 s. (en función del tipo de equipo)
Nro. de art. 00163393
31/52
F
= F
edge
max
Q
F
30
35
40
45
50
Analog In 1
0...10 V
5
6
7
8
9
10
12
14
16
18
20
0...20 mA
60
70
80
90 100 0...100 % PWM
Programación
[Hz]
out
26.07.2012
v_u_f_dia_icontr_d.vsd
