Manual de instrucciones Icontrol Basic – series de tipo FSDM2.6...62
5.5.3
Curva característica U/f

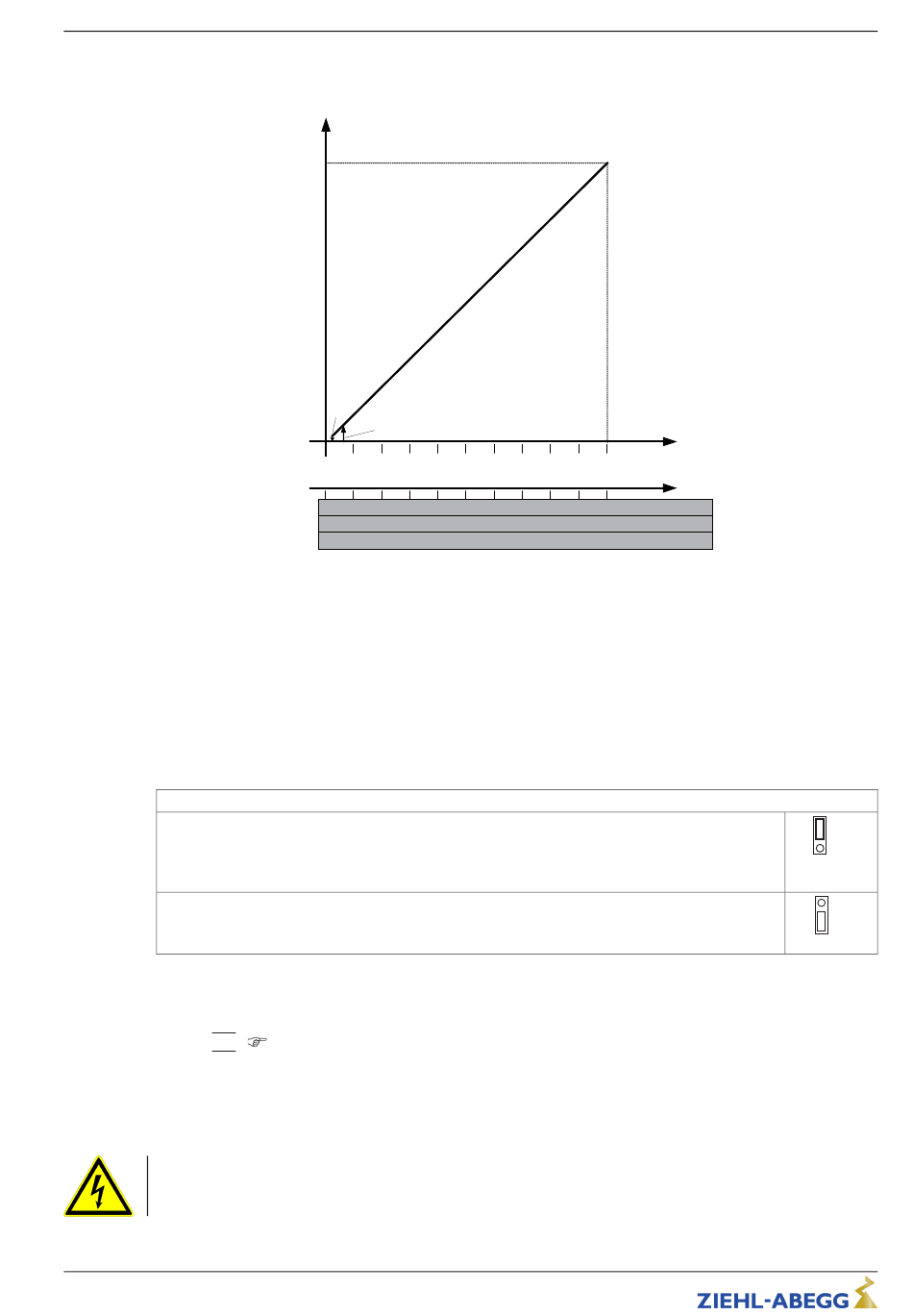

Diagrama para la señal de valor predeterminado y curva característica U/f (lineal)
Analógica In: Señal del valor predeterminado del número de revoluciones (0 - 10 V, 0...20 mA, 0...100 % PWM)
Fout: Frecuencia de salida
Uout: Tensión de salida
Ustart: Tensión de arranque
Foff: Frecue. descon.
Fon: Frecuencia de conexión
Fedge: Frecuencia corte
Fmax: Frecuencia máxima
5.6
Prot. motor
La protección del motor se puede realizar mediante la conexión de termocontactos "TB" (contactos de
termostato) o de sensores de temperatura " TP" (resistencia).
El Jumper "J1" en el espacio de conexión debe fijarse conforme al supervisor de temperatura utilizado.
Motor con sensor de temperatura "TP"
Para motor con sensor de temperatura "TP"Jumper arriba (ajuste de fábrica).
En un equipo se pueden conectar en serie, como máximo, seis sensores de temperatura
individuales (DIN 44081 o DIN 44082).
Motor con termointerruptor "TB"
Para motor con termointerruptor "TB" el Jumper "J1" debe estar fijado hacia abajo.
Cuando se dispara un termointerruptor o sensor de temperatura conectado (interrupción entre ambos
bornes "TB/TP") el equipo se desconecta y no se vuelve a conectar.
El relé "K1" se desactiva y "13" los bornes "14" se interrumpen. El testigo luminoso parpadea con el
|
|
código
15
Posibilidades para encender de nuevo el equipo una vez enfriada la propulsión, es decir,
cuando existe una conexión entre los bornes "TB/TP" de la siguiente forma:
•
Desconectar y conectar de nuevo la tensión de red.
•
A través de la entrada digital para el control a distancia (liberación ON/OFF).
Peligro debido a corriente eléctrica
•
Cables de conexión blindados separados para los supervisores de temperatura.
•
¡No debe aplicarse ninguna tensión externa en los bornes "TB/TP"!
L-BAL-E160-E 1701 Index 004
U
out
100 %
F
off
F
on
U
= 0 %
start
10
0
5
15
1
2
0.5
3
1
2
4
6
5
10
20
30
(
Diagnóstico / Fallos).
F
edge
25
45
20
30
35
40
50
4
5
6
7
8
9
10
8
10
12
14
16
18
20
40
50
60
70
80
90 100 0...100 % PWM
Nro. de art.
14/29
Instalación eléctrica
= F
max
F
[Hz]
out
Analog In 1
0...10 V
0...20 mA
25.01.2013
v_u_f_dia_icontr_0_10v_fix.vsd
TP
J1
TB
J1
