Tensión De Salida "10 V; Alimentación De Tensión Para Equipos Externos (+24V, Gnd) - ZIEHL-ABEGG Icontrol Basic FSDM2.6 Manual De Instrucciones

Manual de instrucciones Icontrol Basic – series de tipo FSDM2.6...62
0...100 % PWM

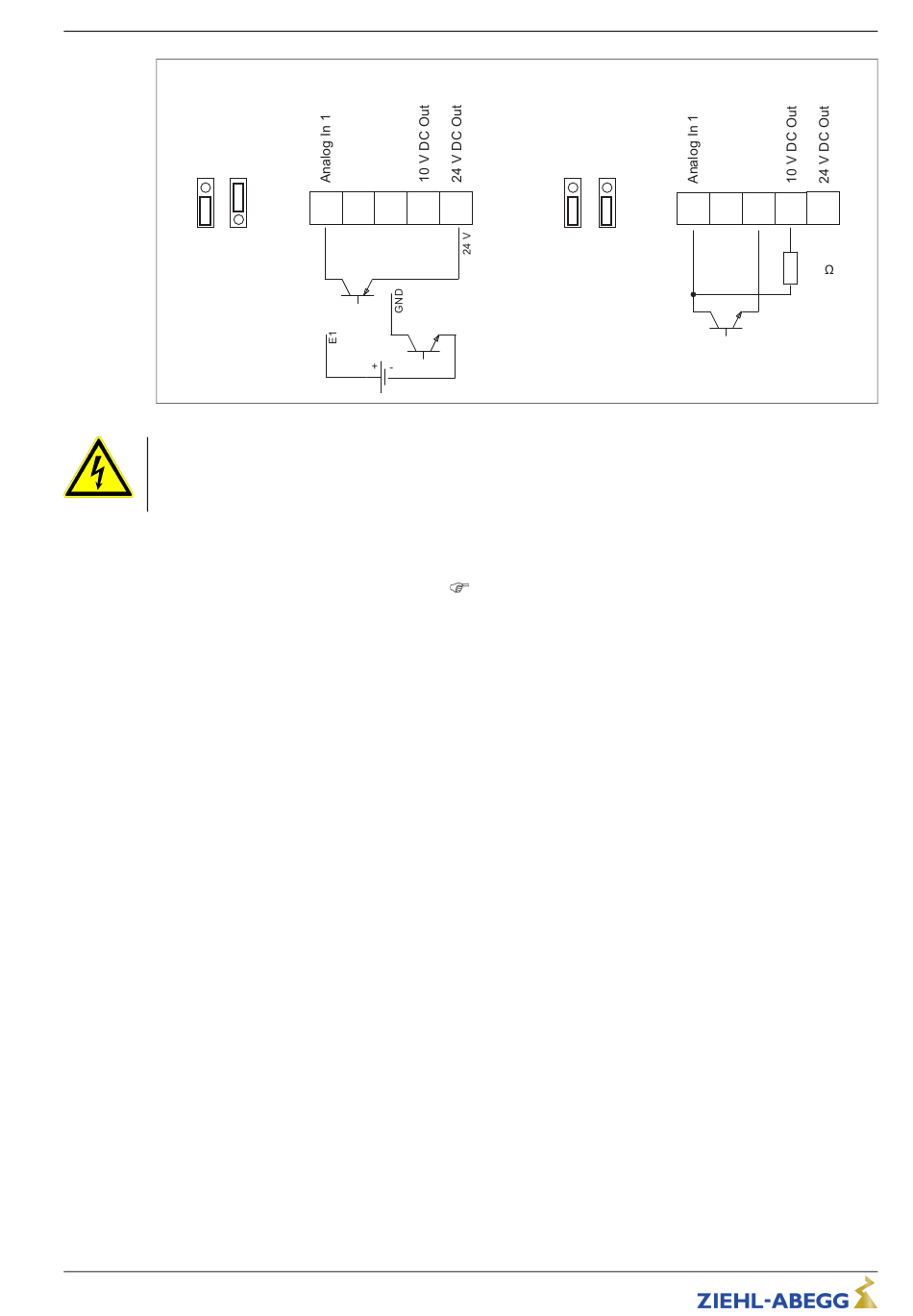

Activación mediante una señal de punto de partida externa PWM
E1,1 E1,2
Peligro debido a corriente eléctrica
•
¡No desenchufar el enchufe si tiene tensión! ¡Tener en cuenta las indicaciones de seguridad!
•
¡Asegúrese de que la polaridad de la señal sea correcta!
•
¡No aplicar nunca tensión de red en la entrada de señales!
5.8 Tensión de salida "10 V"
Suministro de tensión, p.ej. para indicar las revoluciones, a través de un potenciómetro externo.
Conexión: "10 V" - "GND" (carga máxima
•
¡Las salidas de tensión de varios equipos no deben interconectarse entre sí!
•
¡Las salidas de tensión del equipo no deben interconectarse entre sí!
5.9 Alimentación de tensión para equipos externos (+24V, GND)
Hay una alimentación de tensión integrada para equipos externos como, p. ej., un sensor (corriente
de carga máx. véase Datos técnicos).
En caso de una sobrecarga o de un cortocircuito (24 V - GND) se desconecta la alimentación de
tensión externa (multifuse). El equipo ejecuta un "Reset" y continúa trabajando.
•
¡Las salidas de tensión de varios equipos no deben interconectarse entre sí!
•
¡Las salidas de tensión del equipo no deben interconectarse entre sí!
L-BAL-E160-E 1701 Index 004
PWM
E1 D1 GND 10V
15...28 V
Nro. de art.
24V
E1,1 E1,2
PWM
f = 1...10 kHz
Datos técnicos y esquema de conexión).
16/29
Instalación eléctrica
PWM E1 D1 GND 10V 24V
(10 V)
31.01.12
i_jumper_if_basic_pwm.eps
10 k
