5.7 Entrada analógica "E1" para predeterminar el número de revoluciones del ventilador
El aparato dispone de una entrada analógica para predeterminar el número de revoluciones del
ventilador. Conexión "E1" / "GND" (entrada analógica 1).
Los enchufes internos "E1.1" y "E1.2" están ajustados de fábrica en la posición para una señal de
entrada 0...10 V.
Para una señal 0...20 mA o una señal PWM deben tenerse en cuenta las posiciones de enchufe
correspondientes.
Posibilidades cómo indicar las revoluciones
0...10 V (de fábrica)
Activación mediante una señal de punto de partida externa 0...10 V
o
N.° de revoluciones predeterminado a través de potenciómetro externo (10 kΩ) en los bornes "+10 V" y
"GND"con toma en borne "E1".
0...20 mA
Activación mediante una señal de punto de partida externa 0...20 mA.
L-BAL-E160-E 1701 Index 004

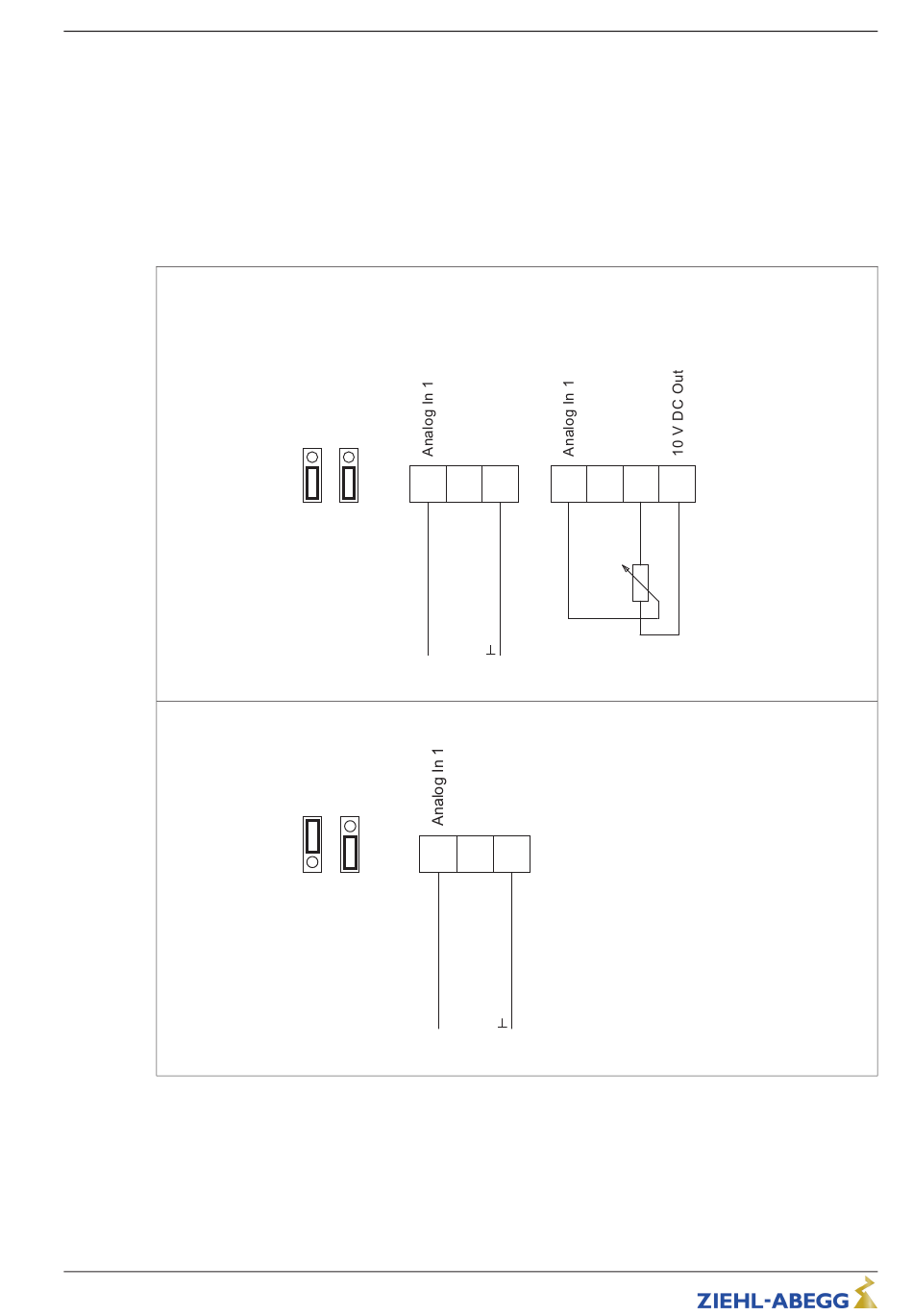

E1 D1 GND
V
E1,1 E1,2
+
0...10 V
E1 D1 GND
mA
E1,1 E1,2
+
0...20 mA
Nro. de art.
15/29
E1 D1 GND 10V
10 kΩ
30.08.11
i_jumper_if_basic_0_10v.eps
31.01.12
i_jumper_if_basic_0_20
