Ensamblaje - Cómo Montar Las Aspas; Cómo Desconectar Las Aspas Del Motor - Home Decorators Collection 52476 Guía De Uso Y Mantenimiento

Ensamblaje - Cómo colgar el ventilador (continuación)
5

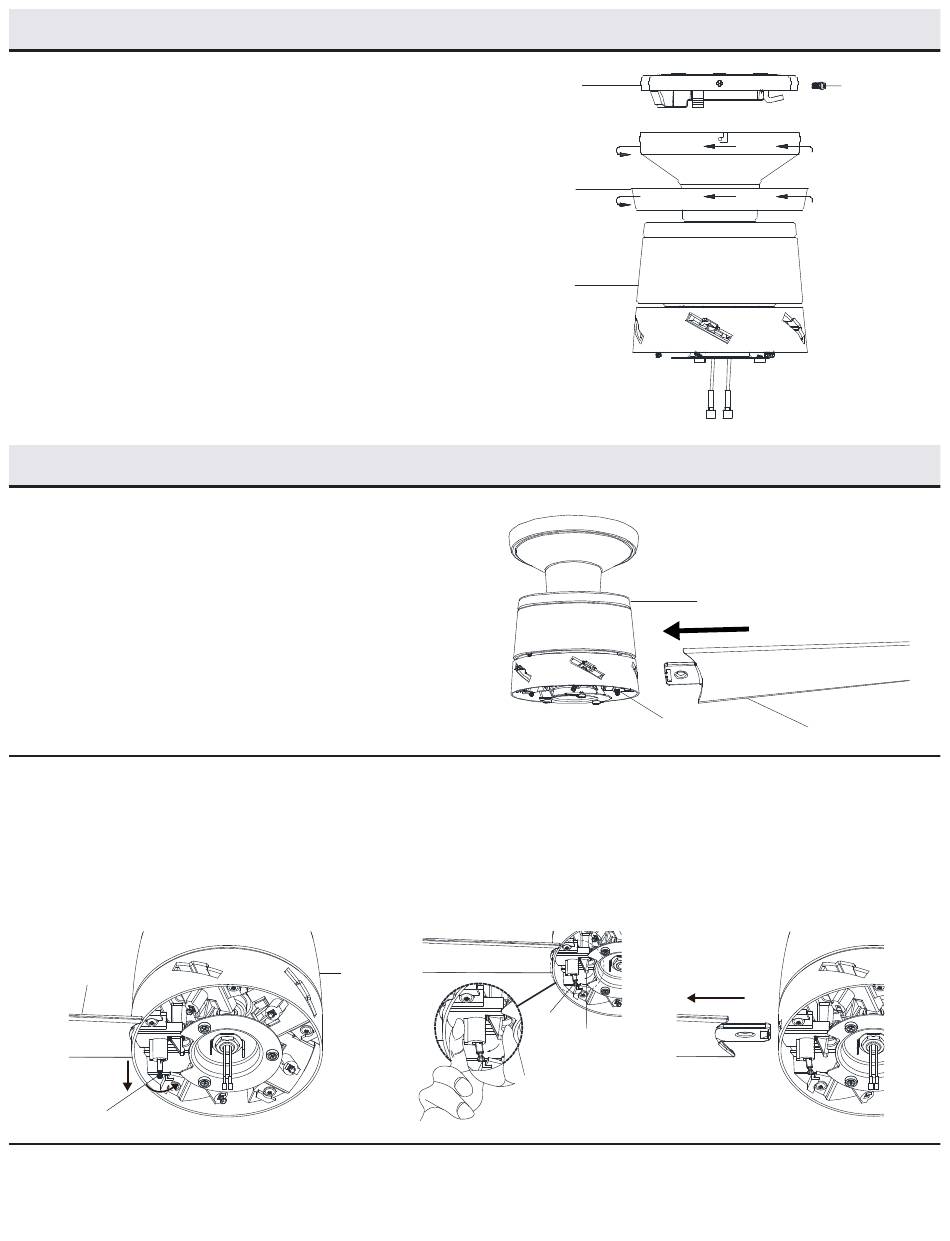

Cómo instalar el conjunto del motor
□ Quita dos de los cuatro tornillos (ubicados en diagonal uno de otro)
(NN) de la parte superior de la placa de montaje (A) y afloja los otros
dos (NN).
□ Alinea las dos ranuras tipo ojo de cerradura en la parte superior del
conjunto del motor del ventilador (C) con los dos tornillos sueltos
(NN) en la placa de montaje (A). Empuja el conjunto del motor del
ventilador (C) hacia arriba y girarlo hacia la derecha para fijarlo en la
placa de montaje (A). Aprieta los dos tornillos.
□
Instala los dos tornillos retirados en el inicio de este paso en los dos
orificios libres y aprieta firmemente los cuatro tornillos.
□
Instala el aro de la moldura (B) alineando las ranuras del aro con los
tornillos en la placa de montaje (A). Gira el aro hacia la derecha para
fijarlo en su lugar.
Ensamblaje — Cómo montar las aspas
1
Cómo conectar las aspas al motor
□
Fija un aspa (D) al conjunto del motor del ventilador (C) insertando
el aspa (D) en la ranura en el costado del conjunto del motor del
ventilador (C) hasta que se detenga. El sujetador de bloqueo (LL)
hará clic cuando el aspa esté instalada correctamente. Asegúrate de
que las aspas quedan completamente aseguradas en el sujetador de
bloqueo (LL) tirando de las aspas del ventilador para separarlas del
conjunto del motor.
□ Repite estos pasos para ensamblar las aspas restantes (D).
2
Cómo desconectar las aspas del motor:
□
Hala hacia abajo el pasador de cierre del aspa y gíralo hacia la derecha. Asegúrate de que el pasador esté bien enganchado en la ranura negra.
□
Para retirar el aspa (D) del conjunto del motor del ventilador (C), aprieta la pestaña del sujetador de bloqueo (LL) hacia la dirección de las aspas y hala
el aspa para separarla de la carcasa del motor.
□ Repite estos pasos para ensamblar las aspas restantes (D).
D
Pin
C
9
A
B
C
C
LL
Pin
Sujetador
