Ensamblaje - Cómo colgar el ventilador (continuación)
3

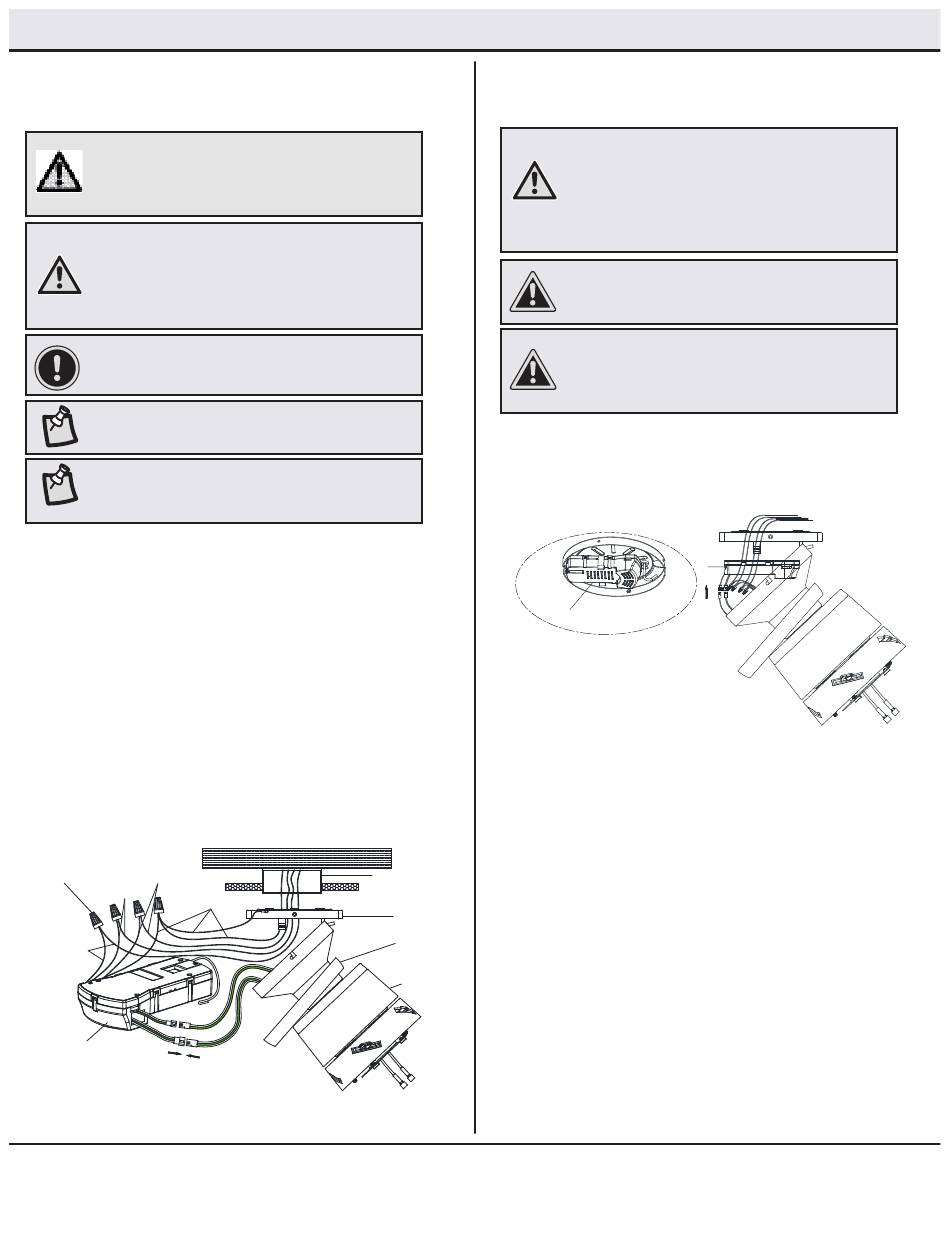

Cómo hacer las conexiones eléctricas
ADVERTENCIA: Para evitar posibles descargas eléctricas,
apaga la electricidad en la caja eléctrica principal antes de
cablear. Si piensas que no tienes suficientes conocimientos
o experiencia de cableado eléctrico, comunícate con un
electricista con licencia.
ADVERTENCIA: Cada tuerca para cable incluida con este
ventilador está diseñada para aceptar un cable doméstico
de calibre 12 o menos y dos cables del ventilador. Si tu
cableado doméstico tiene calibre mayor de 12 o más de un
cable para conectar al cableado del ventilador, consulta a un
electricista para saber el tamaño adecuado de las tuercas a
usar para los cables.
IMPORTANTE: Usa las tuercas de conexión de cables (AA)
incluidas con tu ventilador. Asegura los conectores con cinta de
electricista y asegúrate de que no haya conexiones ni cables
sueltos.
NOTA: El receptor de 3 cables permitirá controlar de manera
independiente el ventilador y la luz en el interruptor de pared si
el cableado del hogar cuenta con cables de alimentación rojo y
negro separados.
NOTA: Si el cableado de tu hogar no tiene un cable rojo para
interruptor, conecta el cable negro y el cable rojo del receptor
al cable negro del hogar y asegúralos con una tuerca plástica
para cables.
□ Separa los cables de modo que el cable verde y el cable blanco queden
en un lado de la caja eléctrica y el cable negro en el otro.
□
Conecta los cables verdes del ventilador al cable de conexión a tierra de
la casa (este puede ser verde o pelado) con una tuerca de conexión de
cables (AA).
□
Conecta el cable negro del receptor (F) al cable negro (vivo) de la casa
usando una tuerca de conexión de cables (AA).
□
Conecta el cable rojo del receptor (F) al cable rojo de la casa usando una
tuerca de conexión de cables (AA).
□ Conecta el cable blanco del receptor (F) al cable blanco de la casa,
usando una tuerca de conexión de cables (AA).
□
Asegura cada tuerca de conexión de cables con cinta de electricista.
□
Conecta el receptor (F) al ventilador conectando el enchufe del
adaptador moldeado del receptor (F) con el adaptador moldeado del
conjunto del motor del ventilador (C).
AA
Negro
Rojo
Blanco
F
Caja
eléctrica
Verde
4
Cómo instalar el receptor
ADVERTENCIA: Para disminuir el riesgo de descarga
eléctrica e incendios, recuerda desconectar la corriente. El
cableado eléctrico tiene que cumplir todos los requisitos
de los códigos eléctricos nacionales y locales. La fuente de
electricidad y el ventilador tienen que ser de 110/120 V y
60 HZ. No utilizar este producto con ningún control variable
de pared. Conectar el cableado de manera incorrecta dañará
este receptor.
CUIDADO: Si otros cables del ventilador son de color diferente,
esta unidad tiene que instalarse por un electricista con licencia.
CUIDADO: No hales ni recortes los cables terminales del
receptor. No dejes caer ni golpees la unidad.
□
Empuja el receptor (F) dentro del soporte sobre la placa de
montaje (A) tal como se muestra, con el lado plano hacia el techo.
F
A
B
C
8
F
