Ensamblaje - Cómo colgar el ventilador
1

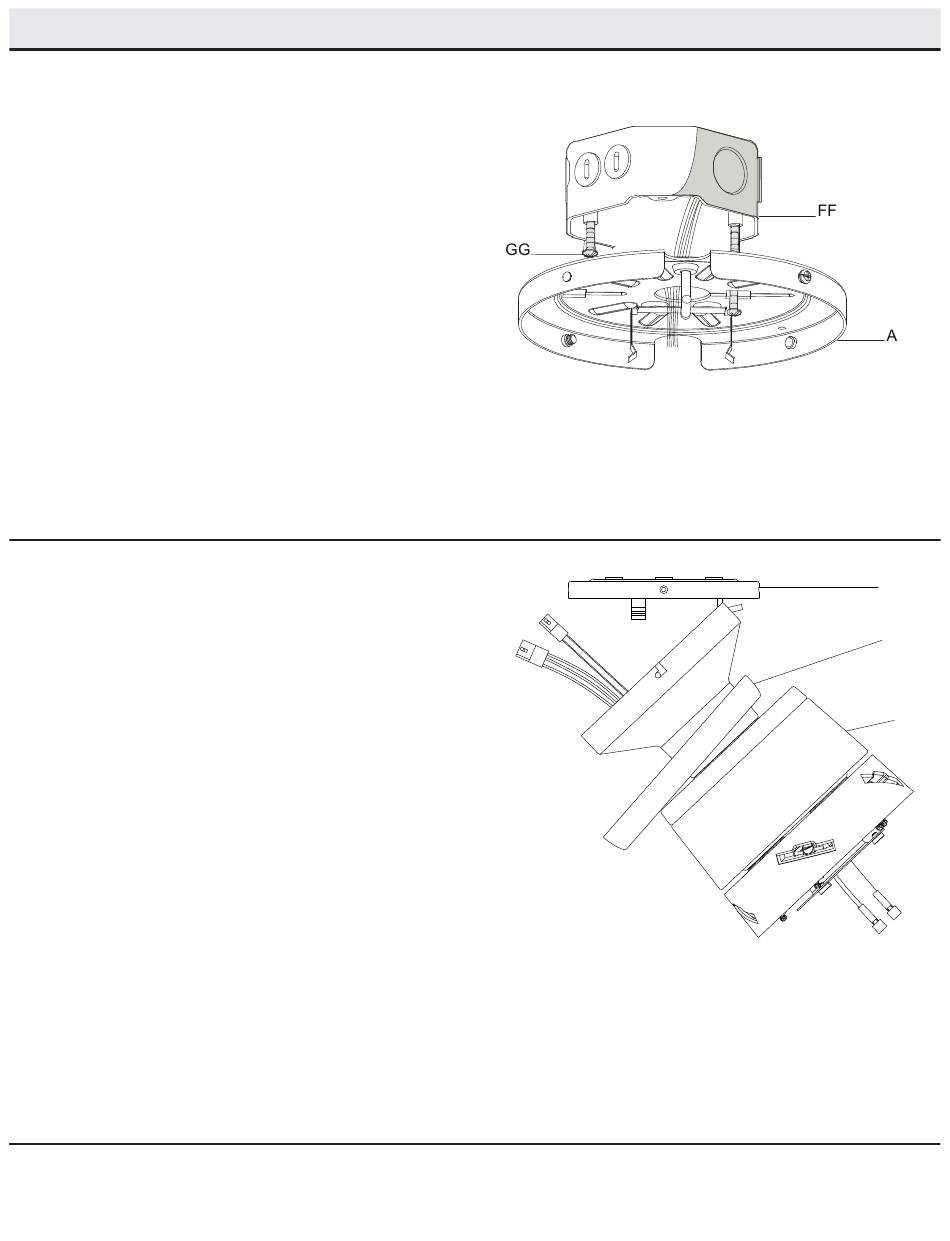

Cómo fijar la placa de montaje a
la caja eléctrica
□
Desconecta la electricidad.
□
Afloja, sin quitarlos, los dos tornillos de montaje (GG)
incluidos con la caja eléctrica.
□
Fija con seguridad la placa de montaje (A) a la caja
eléctrica deslizando aquella (A) sobre los dos tornillos (GG)
incluidos con la caja eléctrica.
□
Saca los cables de alimentación de 120 V (negro, blanco y
a tierra) fuera de la caja eléctrica (FF) y a través del orificio
en la placa de montaje (A); colócalos a un costado.
□
Ajusta firmemente los dos tornillos de montaje (GG).
2
Cómo colgar el conjunto del
motor del ventilador
□
Fija el aro de la moldura (B) al conjunto del motor del
ventilador (C) en la abertura de la carcasa del motor.
Asegura que las ranuras del aro de la moldura (B) queden en
la parte superior.
□
Levanta con cuidado el conjunto del motor del ventilador (C)
y cuelga el conjunto del motor del ventilador (C) del gancho
de la placa de montaje (A) utilizando uno de los orificios
de la moldura exterior de la carcasa del motor para dejarlo
suspendido de forma segura.
□
Conecta el cableado a tu ventilador como indica el paso 3
"Cómo hacer las conexiones eléctricas".
7
Para asistencia adicional, llama al 1-800-986-3460.
