INSTRUCCIONES DE ENSAMBLAJE

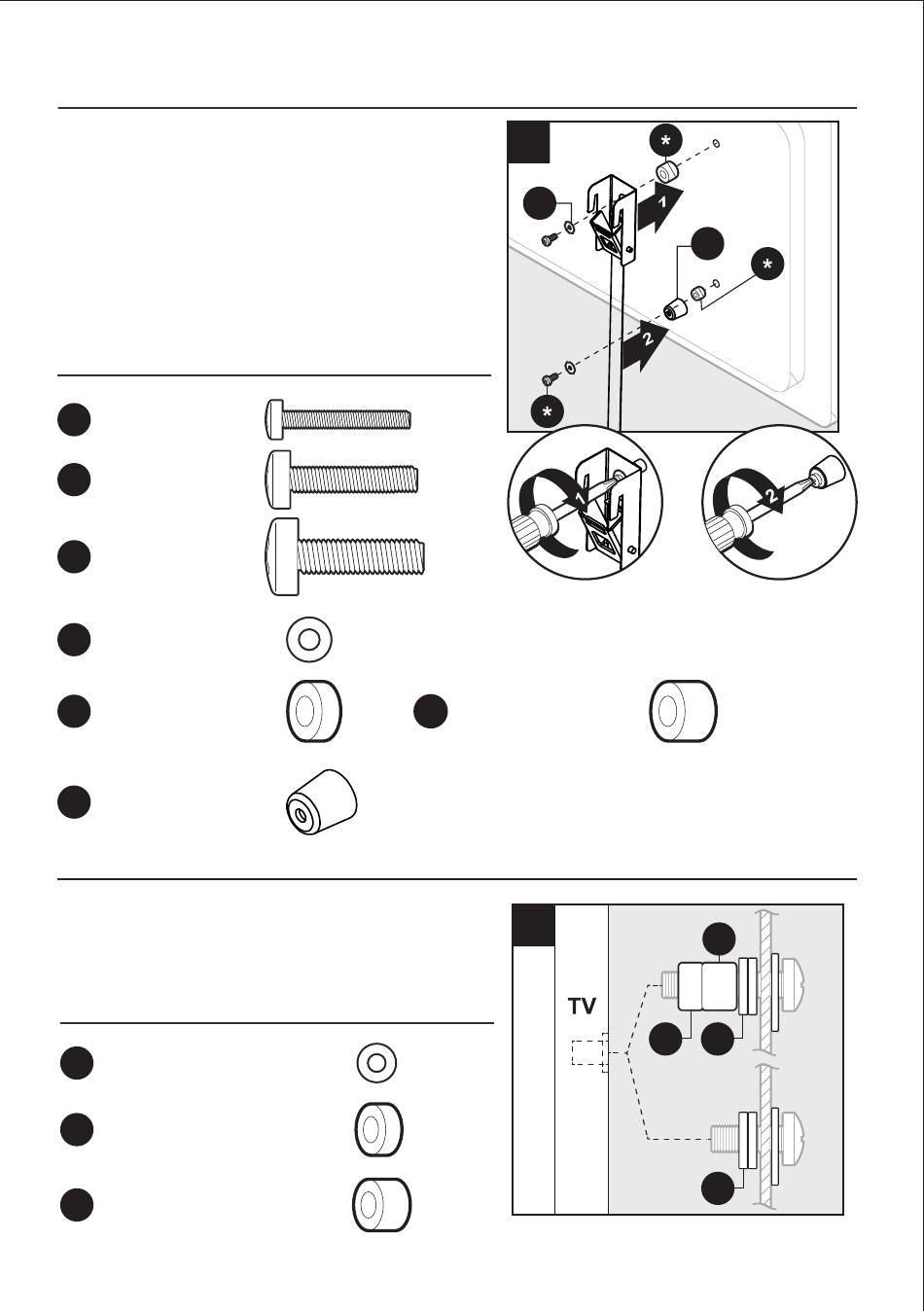

1b. Para panel plano con parte posterior curva:
fije dos soportes para televisor izquierdo y derecho
(B) y dos separadores para televisor cada uno con
cuatro espaciadores (*), cuatro arandelas (OO)
y cuatro tornillos (*).
*Nota: se puede utilizar un espaciador de 5 mm (PP) o
un espaciador de 14 mm (QQ), según su televisor.
**Nota: los soportes para televisor se pueden fijar con
tornillos M4x35 (KK), M6x35 (LL) o M8x35 (MM),
según su televisor.
Aditamentos utilizados
Tornillo M4x35
KK
Tornillo M6x35
LL
MM
Tornillo M8x35
OO Arandela M8
Espaciador de 5 mm
PP
RR
Separador de televisor
INSTRUCCIONES DE ENSAMBLAJE
2. Si los tornillos son demasiado largos, es posible que
se necesiten espaciadores adicionales de 5 mm (PP),
de 14 mm (QQ) y una arandela (OO).
Aditamentos utilizados
QQ Arandela M8
Espaciador de 5 mm
PP
Espaciador de 10 mm
OO
1b
OO
x 4
x 4
x 4
x 4
Espaciador de 14 mm
x 8 QQ
x 2
2
x 4
x 8
x 8
