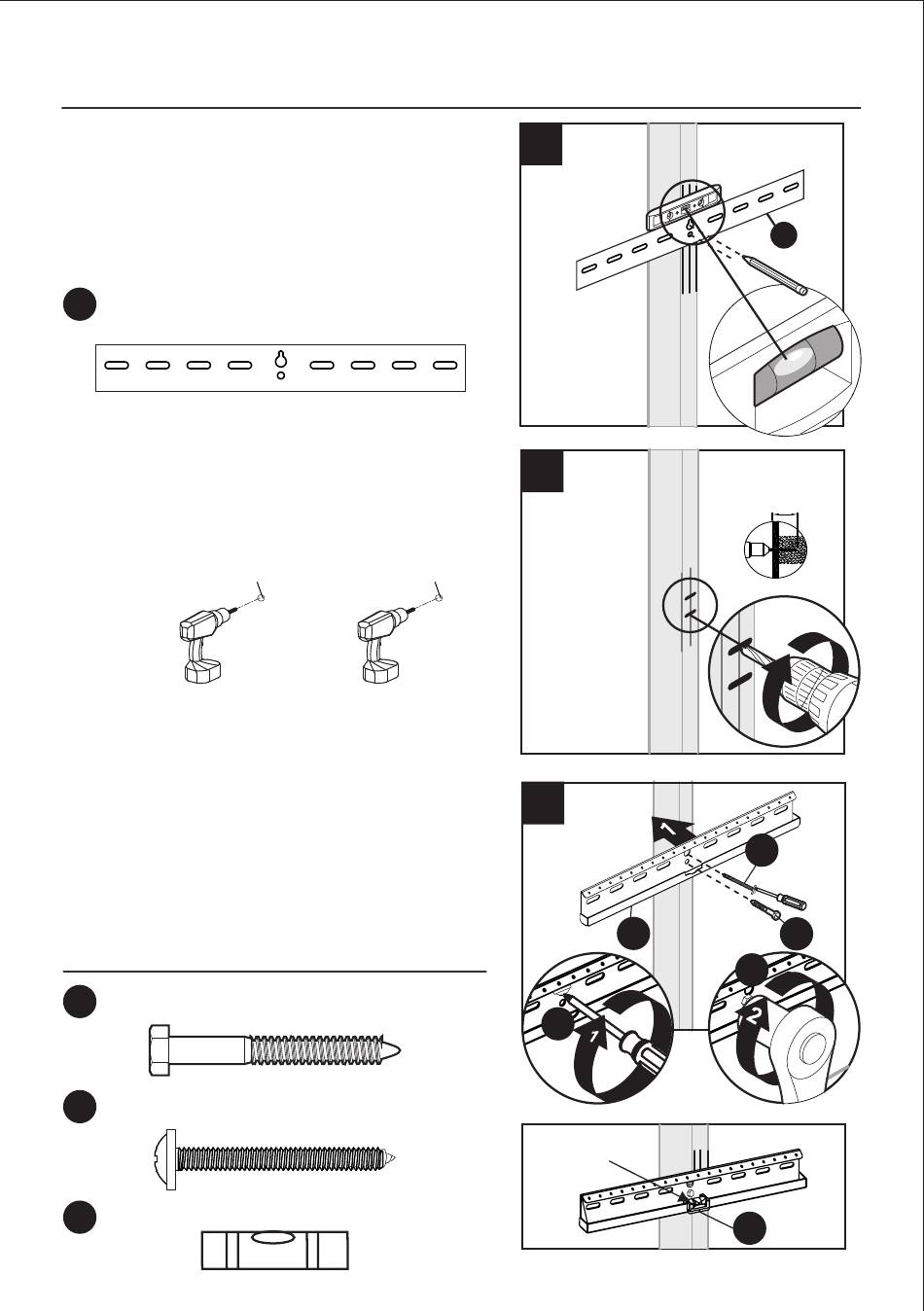

INSTRUCCIONES DE ENSAMBLAJE
Instalación en un solo montante de madera
5. Sostenga la plantilla de montaje (C) en la posición
deseada y use un lápiz para marcar las ubicaciones
de dos orificios.
Nota: vea la imagen no. 5.
Nota: utilice un nivel de burbuja para nivelar la plantilla
de montaje (C).
Plantilla para montaje
C
6. Pretaladre los 2 orificios marcados con una broca
para madera de 3.96 mm o 3.17 mm hasta una
profundidad de 5.99 cm.
Broca para taladro para
madera de 3.17 mm (1/8 in.)
7a. Fije la placa de pared (A) a la pared con un perno de
cabeza cuadrada de M7x55 mm (DD) con la llave de
tuerca de 1/2 in. (no incluida).
7b. Apriete un perno de cabeza cuadrada de soporte (FF)
para la placa pared (A) con el destornillador
Phillips (no incluido)..
Nota: utilice un nivel de burbuja (SS) para nivelar la placa
de pared (A).
Aditamentos utilizados
Perno de cabeza cuadrada M7x55 mm
DD
Perno de cabeza cuadrada
FF
Nivel de burbuja
SS
Broca para taladro para
madera de 3.96 mm (5/32 in.)
25
5
x1
6
Broca para
taladro para
madera de
3.17 mm (1/8 in.)
Broca para
taladro para
madera de
3.96 mm (5/32 in.)
7
A
x1
FF
x1
Nivel de burbuja
x1
C
5.99 cm (2.36 in.)
de profundidad
FF
Destornillador
Phillips
DD
DD
SS
