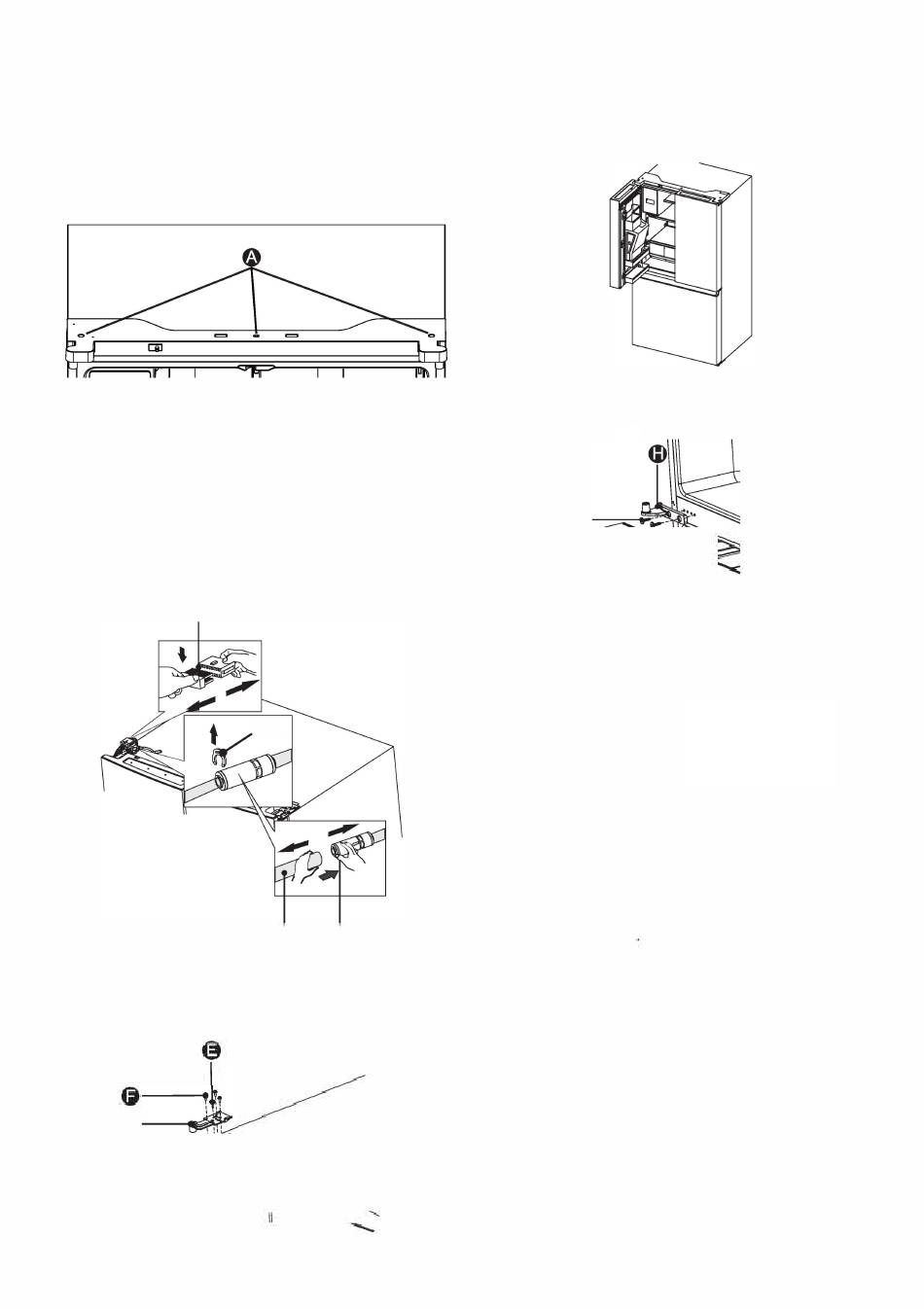

Extracción de las puertas
IMPORTANTE: Mantenga las puertas del
refrigerador cerradas hasta que esté listo para
sacarlas del gabinete.
1. Desenchufe el refrigerador o desconecte la
alimentación.
2. Quite los tres tornillos de la cubierta de la bisagra
utilizando un destornillador Phillips y luego quite la
cubierta de la bisagra junto con todo el arnés.
0
3. Separe los dos conectores del lado izquierdo
de la puerta. Para quitar el cableado, presione
la parte superior del conector (B) y sepárelo del
otro. Para quitar la toma de agua de la bisagra,
gire y tire de los enganches de la toma.
Quite la línea de agua (C) mientras presiona la
parte que se mueve (D) de la toma de la línea
de agua.
＠
Gancho
4. Retire los 3 tornillos (E) fijados en las bisagras con
una Llave (8mm) y 1 tornillo de tierra (F)
instalados en la bisagra con un destornillador
Philips (+). Retire la bisagra superior izquierda de
la puerta (G).
@
． ，
三
Tornillos
＠ ＠
交
5. Utilice ambas manos para abrir la puerta a
--
más de 90°. Levántela y quítela.
^-
/
/ /
4
6. Si es necesario, quite los 2 pernos de cabeza
hexagonal (I) con una llave Allen (5mm). Quite
la bisagra inferior de la puerta izquierda (H).
0 -
产
f}
Llave Allen
Reemplazo de las Puertas
1. Si fue retirada, vuelva a colocar la bisagra
inferior.
2. Con la ayuda de dos o más personas, sitúe la
puerta sobre la bisagra inferior.
3. Inserte la bisagra superior en la parte superior de
la puerta.
4. Utilizando los tres tornillos extraídos
anteriormente, asegure la bisagra superior a la
parte superior del gabinete.
NOTA: Solo para la puerta izquierda: vuelva a
colocar el tornillo a tierra en la bisagra superior,
el arnés y el cableado, reconecte la tubería de
agua y asegúrese de que los ganchos estén
conectados correctamente al acoplador.
5. Repita los pasos del 1 al 4 para colocar la puerta
opuesta.
6. Utilizando los tres tornillos extraídos
anteriormente, vuelva a instalar la bisagra
superior y el panel de control a la parte superior
del gabinete.
-
－
－
