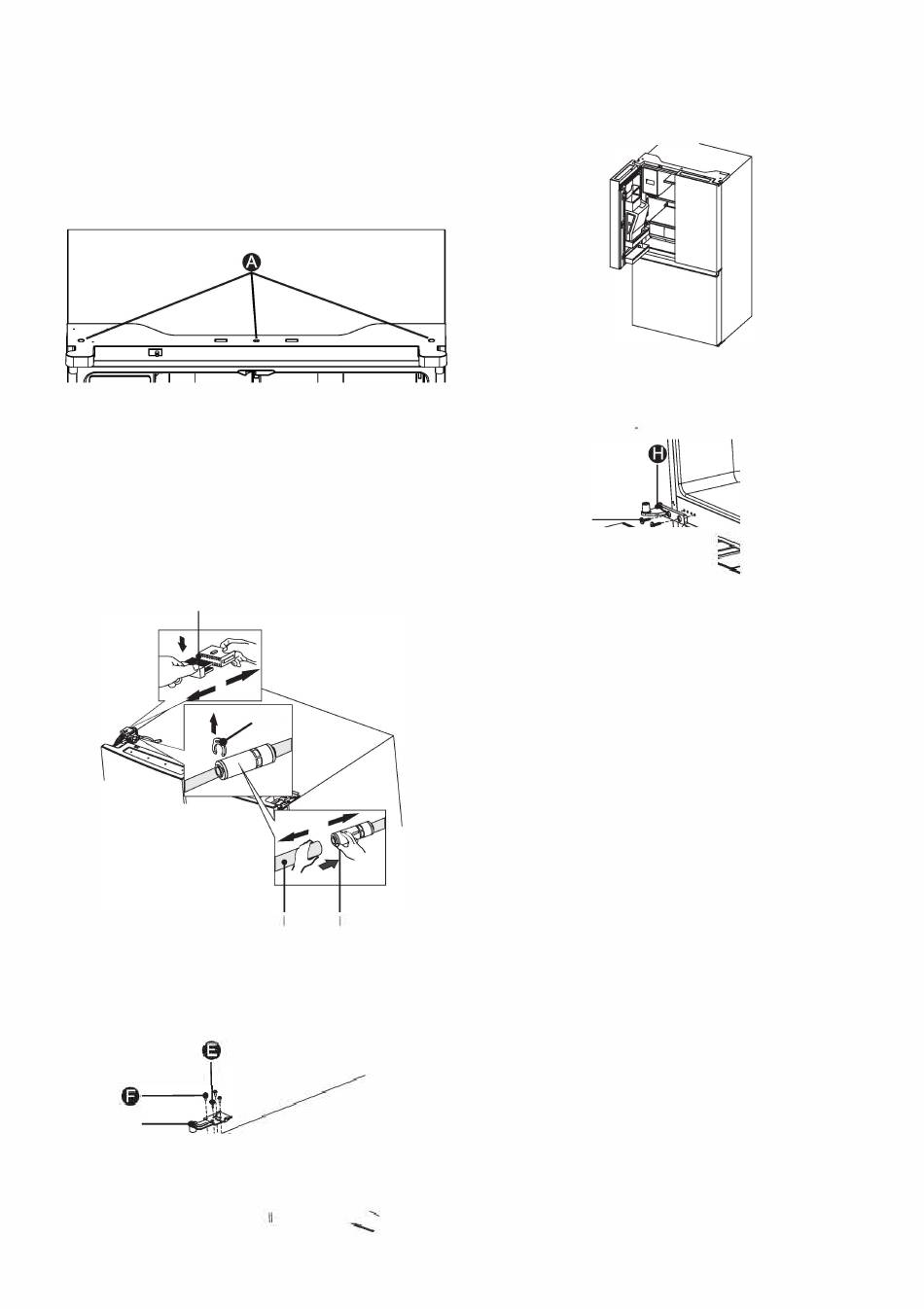

Retire as Portas
IMPORTANTE: Mantenha as portas da geladeira
fechadas até que você esteja pronto para
levantá-las do gabinete.
1.
Desconecte a geladeira ou desconecte a
energia.
2.
Usando uma chave de fenda Phillips, remova
os três parafusos anexados à tampa da
dobradiça e remova a tampa da dobradiça
com os feixes de cabos inteiros conectados.
0
3. Separe os dois conectores na porta lateral
esquerda. Para remover o conector do fio,
pressione a parte superior do conector (B) e
separe-o do outro. Para remover o conector
de água da dobradiça, torça e puxe os clipes
do conector.
Remova a linha de água (C) ao pressionar a
parte móvel (D) do acoplador da linha de
água.
＠
4. Remova os 3 parafusos (E) fixados nas
dobradiças com uma chave (8mm) e 1
parafuso de aterramento (F) conectados à
dobradiça com a chave de fenda Philips (+).
Remova a dobradiça superior esquerda da
porta (G).
@
． ，
三
Parafusos
Clipe
＠ ＠
交
5. Use as duas mãos para abrir a porta mais de
--
90°. Levante-o e retire-o.
^-
/
/ /
4
6. Se necessário, remova as 2 dobradiças dos
parafusos de cabeça sextavada (I) com
uma chave Allen (5mm). Remova a
dobradiça da porta inferior esquerda (H).
0 -
产
f}
Chave allen
Substitua as Portas
1.
Se removido, reinstale a dobradiça inferior.
2. Usando duas ou mais pessoas, coloque a
porta da geladeira na dobradiça inferior.
3.
Insira a dobradiça superior na parte superior
da porta.
4.
Usando os três parafusos removidos
anteriormente, aperte a dobradiça superior
na parte superior do gabinete.
NOTA: Apenas para porta esquerda,
recoloque o parafuso de aterramento na
dobradiça superior, reconecte o feixe de
fios, reconecte a linha de água, assegure
que os clipes estejam conectados
corretamente ao acoplador.
5.
Repita as etapas de 1 a 4 para substituir a
porta oposta.
6.
Usando os três parafusos removidos
anteriormente, reinstale a tampa da
dobradiça superior e o painel de controle na
parte superior do gabinete.
-
－
－
