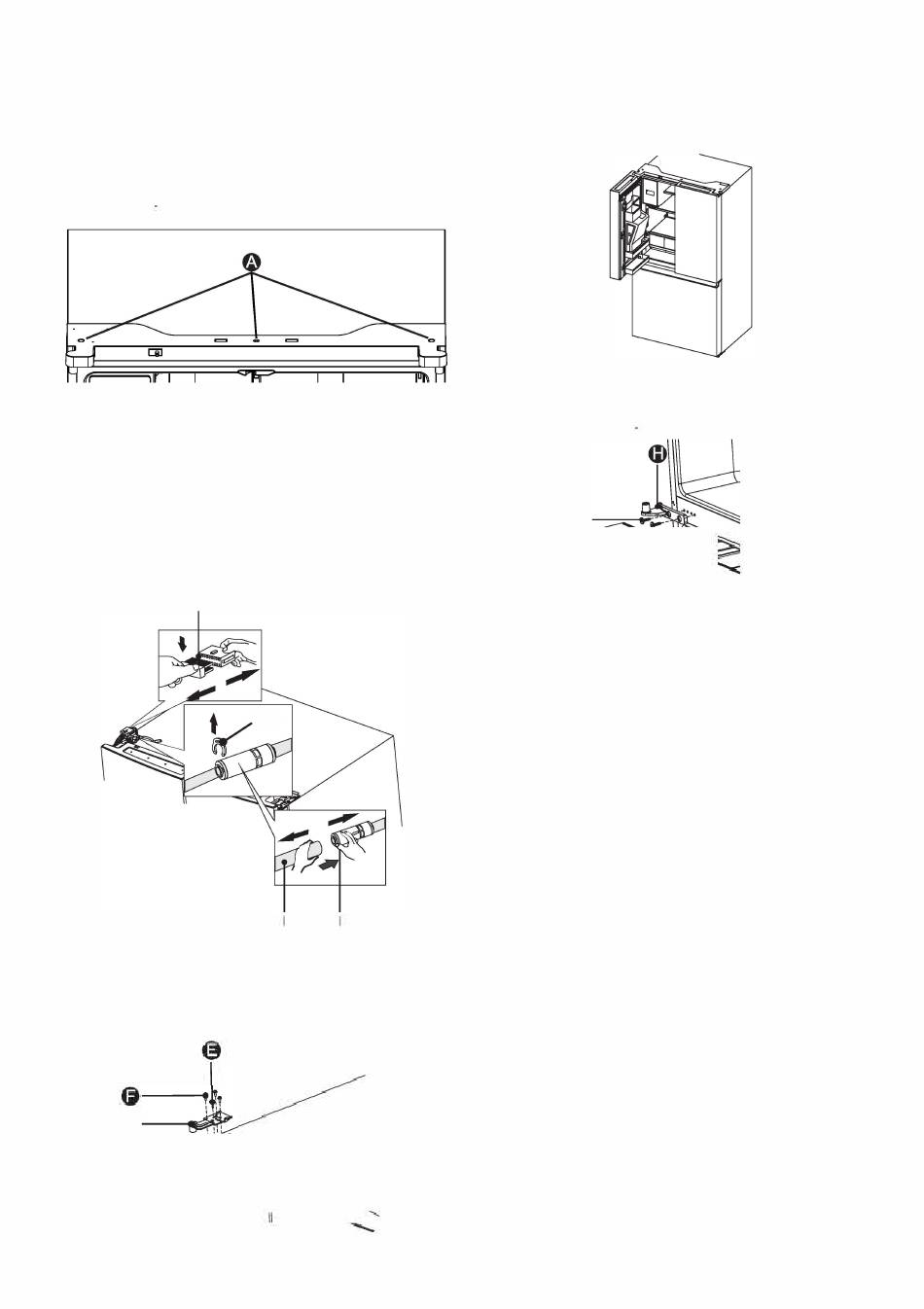

Entfernen Sie die Türen
WICHTIG: Halten Sie die Kühlschranktüren
geschlossen, bis Sie sie aus dem Schrank heben
können.
1.
Kühlschrank ausstecken oder Stromzufuhr
unterbrechen.
2.
Entfernen Sie mit einem
Kreuzschlitzschraubendreher die drei
Schrauben, mit denen die Scharnierabdeckung
befestigt ist, und nehmen Sie dann die
Scharnierabdeckung mit den gesamten
Kabelbäumen ab.
0
3. Trennen Sie dann die beiden Steckverbinder an
der linken Türseite. Um den Kabelstecker zu
entfernen, drücken Sie auf den oberen Teil des
Steckers (B) und trennen diesen dann vom
anderen. Um die Wasserkupplung aus dem
Scharnier zu entfernen, drehen und ziehen Sie
die Clips von der Kupplung.
Entfernen Sie die Wasserleitung (C), indem Sie
auf den beweglichen Teil (D) der
Wasserleitungskupplung drücken.
＠
4. Entfernen Sie die drei an den Scharnieren
befestigten Schrauben (E) mit einem
Inbusschlüssel (8mm) und die am Scharnier
befestigte Bodenschraube (F) mit einem
Kreuzschlitzschraubendreher (+). Entfernen Sie
das obere linke Türscharnier (G).
@
． ，
三
Schrauben
Klem
me
＠ ＠
交
5. Setzen Sie Ihre beiden Hände ein, um die Tür nun
um mehr als 90° zu öffnen. Heben Sie die Tür an
--
und nehmen Sie sie ab.
^-
/
/ /
4
6. Entfernen Sie gegebenenfalls die 2
Sechskantschrauben der Scharniere (I) mit
einem Innensechskantschlüssel (5mm) und
entfernen Sie das untere linke Türscharnier (H).
0 -
产
f}
Inbus-Schlüssel
Erneute Anbringung der Türen
1.
Falls die Türen entfernt wurden, das untere
Scharnier erneut einbauen.
2.
Setzen Sie die Kühlschranktür mit Hilfe von zwei
oder mehr Personen auf das untere Scharnier.
3.
Setzen Sie das obere Scharnier in die Oberseite
der Tür ein.
4.
Befestigen Sie das obere Scharnier mit den drei
zuvor entfernten Schrauben an der Oberseite
des Gehäuses.
HINWEIS: Nur bei der linken Tür Setzen Sie die
Erdungsschraube wieder in das obere Scharnier
ein, bringen Sie den Kabelbaum wieder an,
schließen Sie die Wasserleitung wieder an und
vergewissern Sie sich, dass die Clips richtig mit
der Kupplung verbunden sind.
5.
Wiederholen Sie die Schritte von 1 bis 4, um die
gegenüberliegende Tür auszutauschen.
6.
Bringen Sie die obere Scharnierabdeckung und
das Bedienfeld mit den drei zuvor entfernten
Schrauben wieder an der Oberseite des
Schrankes an.
-
－
－
