Gör så här för att byta ut nätkabeln:

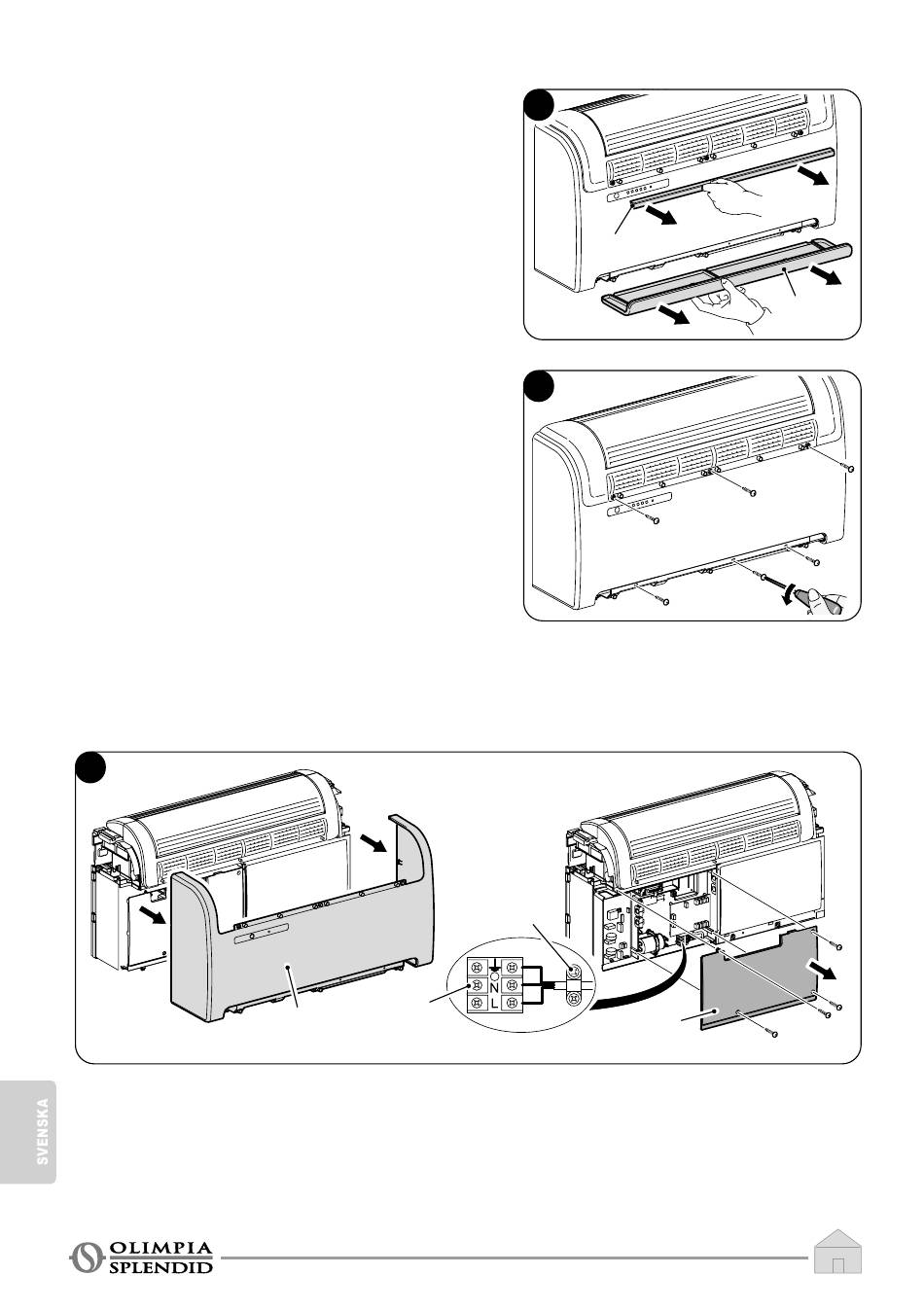

a. Dra av det undre höljet (gängat) (A) (fig.
25).
b. Dra av det övre höljet (gängat) (B) (fig.
25).
c. Lossa de 6 skruvarna som hålle fast
fronskyddet (fig. 26).
d. Avlägsna frontskyddet (C) (fig. 27) och
ta bort höljet från kopplingsdosan (D)
(fig. 27).
e.
Lossa kabelklämman (E) (fig. 27) och
lossa fästskruvarna för uttagsplintens
kabel (F) (fig. 27).
f. Dra av den befintliga kabeln och sätt in
den nya genom att följa samma förlopp.
g.
Avlägsna träkilen på maskinens baksida.
h.
Låst fast de tre kabelpolerna i
uttagsplinten och dra åt skruvarna (F)
(fig. 27).
i. Lås fast kabeln med klämman (E) (fig.
27).
l. Stäng kortets skydd (D) (fig. 27).
m. Sätt tillbaka maskinens frontskydd med de sex skruvarna.
n.
Sätt tillbaka de två gängade skydden (övre och undre).
27
2.5 - KONFIGURATION AV HÖG/LÅG INSTALLATION
Enheten kan installeras både i den nedre delen av väggen (i närheten av golvet) och
i den övre delen av väggen (i närheten av taket).
SV - 22
F
C
25
B
26
E
D
A
