3.5.7 Sammelstörmeldung
• Für den Anschluss der Sammelstörmeldung sind zwei Anschlüsse vorgesehen. Sie sind mit der
Betriebsmittelkennzeichnung SK markiert, siehe
• Der Störmeldekontakt ist potentialfrei.
 Sicherstellen, dass der Kontakt mit maximal 230V, 1 A belastet wird.
4

Bedienung

4.1

Allgemeine Funktionen

HINWEIS
Gefahr von Schäden am Kühlgerät
Der Betrieb ohne Gerätehaube verhindert ausreichende Luftzufuhr zum Verflüssiger und führt zur
Einschränkung der vorgesehenen Erwärmungsfunktion.
 Kühlgerät nur mit aufgesetzter Gerätehaube betreiben.
Der Premium Controller X-Series (XC) besitzt eine Bedieneinheit mit einer grünen LED-Leuchte(1). Tritt ein Fehler
auf, blinkt die grüne LED-Leuchte(1) und im LCD-Display(5) werden verschiedene Systeminformationen angezeigt,
siehe LCD-Display.
• Sind die Montage- und Installationsarbeiten abgeschlossen, die Stromzufuhr zum Kühlgerät einschalten.
• Das Kühlgerät startet seinen Betrieb und die LED-Leuchte(1) schaltet auf Grünes Dauerlicht.
• Nach Anlegen der Versorgungsspannung und bei geschlossener Tür laufen die Geräte kontinuierlich.
 Ausnahme: Kühlgeräte mit Antifreeze-Option.
• Das LCD-Display(5) zeigt die aktuellen Betriebszustände, siehe
• Das Kühlgerät(2) ist mit einer elektronischen Steuerung ausgestattet. Ein interner Temperaturfühler(4) erfasst
die Temperatur der angesaugten Schaltschrank-Innenluft(3). Die Überschreitung oder die Unterschreitung der
Unteren- und Oberen- Grenztemperatur führt zum Auslösen einer Störmeldung
• Die grüne LED-Leuchte(1) blinkt, das LCD- Display(5) zeigt die Fehlernummer mit Temperatur (°C/°F) an.
 Die Umgebungsbedingungen und Schaltschrank-Innentemperaturen müssen den vorgeschriebenen
technischen Daten entsprechen, siehe Technische Daten.
 Die Umgebungstemperatur muss unterhalb 55°C liegen, siehe Funktionsprinzip-Luftstrom.
Betriebsanleitung DTS und DTI 6X2E Premium Controller X-Series (XC) 086100099d © Pfannenberg GmbH
Elektrischer Anschluss.
3
4

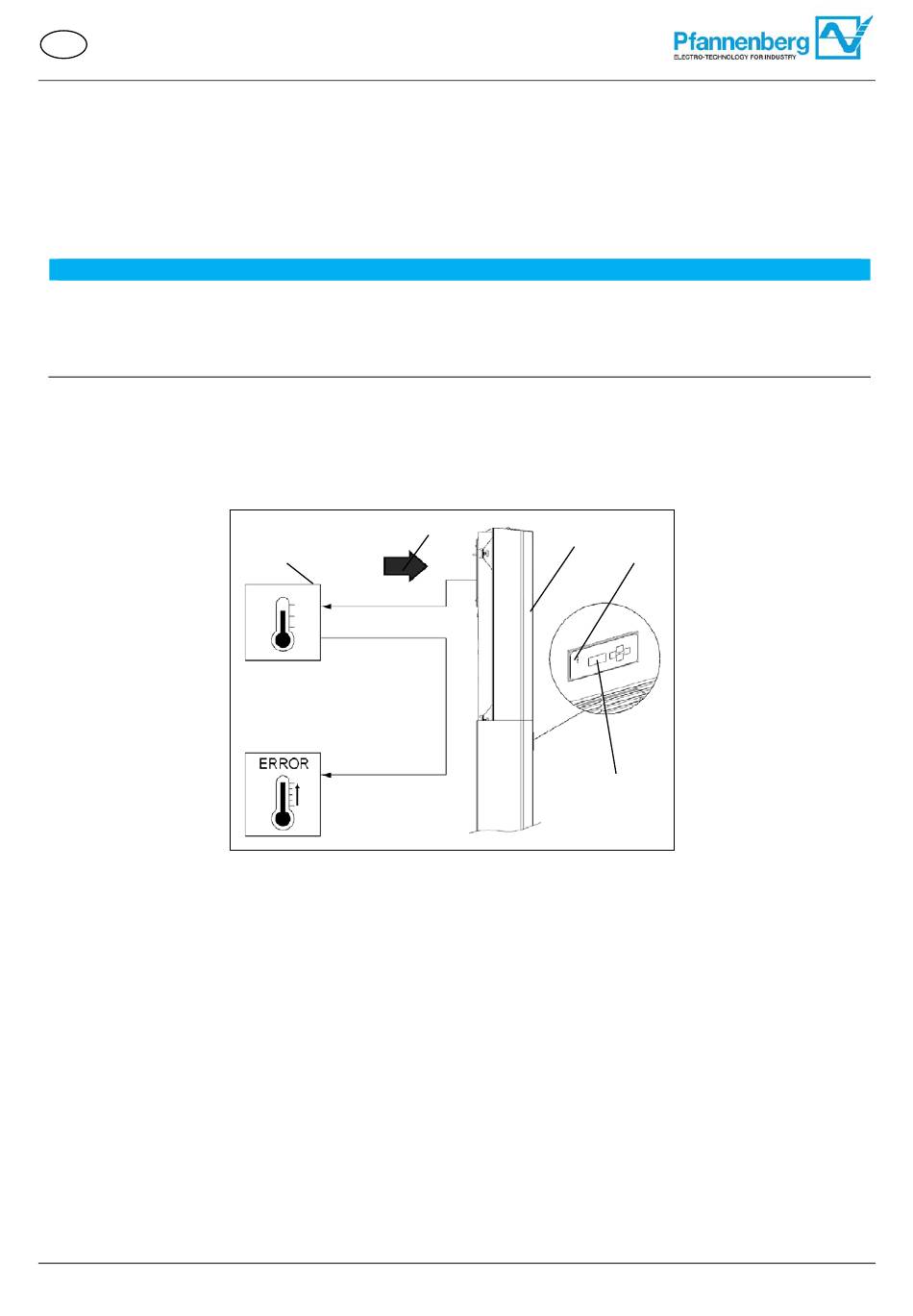

Abbildung 15 - Funktion elektronische Steuerung
