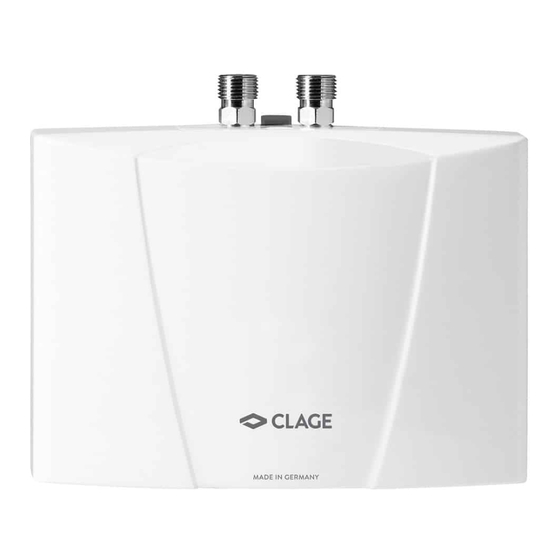

clage M3 Manual De Instrucciones
Ocultar thumbs
Ver también para M3:
- Instrucciones de operación e instalación (223 páginas) ,
- Instrucciones de operación e instalación (211 páginas)
Manuales relacionados para clage M3
Resumen de contenidos para clage M3
- Página 171 CLAGE Índice 1. Descripción del aparato 3.2 Ajuste de la cantidad de agua y de la temperatura ......180 1.1 Datos técnicos .
-
Página 172: Descripción Del Aparato
M 3..7 Descripción del aparato 1. Descripción del aparato Este calentador de paso pequeño ha sido concebido para el suministro de agua en una única toma de agua, especialmente en lavabos, y tiene que ser instalado en una grifería de baja presión. -
Página 173: Dimensiones
CLAGE Descripción del aparato 1.3 Dimensiones Fig. 1: «Dimensiones» (medidas en mm) 1.4 Volumen de suministro Calentador de paso Soporte de pared Regulador de chorro especial Tornillos de montaje y tacos Instrucciones de empleo y de montaje Fig. 2: «Volumen de suministro»... -
Página 174: Ejemplo De Instalación: Instalación Sin Presión (Abierta)
M 3..7 Instalación 2. Instalación El montaje, la primera puesta en funcionamiento y el mantenimiento de este apara- to tienen que ser llevados a cabo exclusivamente por un profesional, el cual es plena- mente responsable de la observación de las normas existentes y de las prescripciones de instalación. -
Página 175: Instalación
Garantizamos un funcionamiento impecable del calentador de paso sólo si se emplean grife- rías y accesorios de CLAGE. Durante la instalación hay que observar lo siguiente: • DIN VDE 0100 y EN 806, así como las prescripciones legales del país correspondiente y las normas de la empresa local de suministro eléctrico y de agua. - Página 176 M 3..7 Instalación a. Junta b. Tamiz de filtro c. Conexión de agua fría (entrada) d. Conexión de agua caliente (salida) e. Panel de la placa de características Fig. 5: «Conexión de las tuberías de agua» 6. Asegúrese de que las tuberías de agua no ejercen ninguna fuerza mecánica sobre el calen- tador de paso.
-
Página 177: Conexión Eléctrica
CLAGE Instalación 2.4 Conexión eléctrica Antes de proceder a la conexión eléctrica, hay que llenar el aparato con agua y purgarlo completamente abriendo y cerrando varias veces la válvula de agua caliente de la grife- ría. ¡EN caso contrario es posible que se produzcan daños en el elemento calefactor! Corte la corriente de los cables de alimentación eléctrica. -
Página 178: Primera Puesta En Funcionamiento
5. Explíquele al usuario el funcionamiento y el empleo del calentador de paso y entréguele estas instrucciones para su información y para que las conserve. 6. Registre el aparato con la tarjeta de registro en el servicio postventa de fábrica o en Internet bajo www.clage.com. -
Página 179: Panel De La Placa De Características
CLAGE Empleo 3. Empleo El calentador de paso se conecta automáticamente en cuanto se abre el grifo de agua caliente de la grifería. Al cerrar la grifería el aparato se desconecta de nuevo automáticamente. 3.1 Panel de la placa de características En el lado inferior del panel se encuentra junto a la denominación de tupo de aparato (1) tam-... -
Página 180: Ajuste De La Cantidad De Agua Y De La Temperatura
M 3..7 Empleo 3.2 Ajuste de la cantidad de agua y de la temperatura A realizar solamente por personal cualificado. Retirar la placa, aflojar el tornillo de la tapa que se encuentra debajo y levantar la tapa. La temperatura máxima que puede alcanzarse y el caudal máximo dependen de las circuns- tancias locales. -
Página 181: Cambio Del Tamiz De Filtro
CLAGE Empleo 3.3 Cambio del tamiz de filtro La conexión de agua fría del calentador de paso está equipada con un tamiz de filtro. Debido al ensuciamiento de este tamiz de filtro, es posible que se reduzca el rendimiento de agua caliente. -
Página 182: Eliminación De Fallos
M 3..7 Eliminación de fallos 4. Eliminación de fallos 4.1 Autoayuda en caso de problemas Esta tabla sirve como ayuda para determinar y eliminar la causa de un posible fallo. Problema Posible causa Solución Abrir el grifo de agua principal y la válvula de No sale agua Suministro de agua cerrado ángulo... -
Página 183: Piezas De Repuesto
Tel: +34 93 564 79 11 Telefax: +49 4131 8901-41 Fax: +34 93 564 42 12 Correo electrónico: service@clage.de jordisole@dracsl.com www.dracsl.com En caso de que haya un defecto, envíe por favor el aparato acompañado de un escrito y del comprobante de compra para que sea comprobado o reparado. -
Página 184: Desmontaje
M 3..7 Eliminación 5. Eliminación 5.1 Desmontaje Corte la corriente de los cables de alimentación eléctrica al calentador de paso. 2. Cierre la llave de paso de la tubería de alimentación. 3. Desconecte la unión eléctrica de la caja de conexión de aparatos o desenchufe el conector con puesta a tierra en la medida en que el aparato disponga de un conector. - Página 188 Produktdatenblatt / Product data sheet / Fiche technique de produit / Product- informatieblad / Karta danych produktu / Technický list podle > fi Asetusten mukainen tuoteseloste (a) Merkin nimi tai tuotemerkki, (b.1) Malli, (b.2) Tyyppi, (c) Kuormitusprofiili, (d)Energiatehokkuusluokka, (e) Energiatehokkuus, (f) Vuotuinen energiankulutus, (g) Vaihtoehtoinen kuormitusprofiili, vastaava ener- giatehokkuus ja vuotuinen energiankulutus, jos sovellettavissa, (h) Lämmönsäätölaitteen lämpötila-asetus, (i) Äänitehotaso, sisäinen.
- Página 189 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 8901-0 Telefax: +49 4131 83200 E-Mail: service@clage.de Internet: www.clage.de Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, design changes and errors. Sauf modifications techniques, changements constructifs et erreur ou omission.
