Cоединениe Муфтой
Трубопровод Комнатного
Блока
Ключ
Инверторный аппарат охлаждения/типа г тепловой насос
ВАЖНО:
Показатели, представленные в таблице, только для принятия во внимание. Они должны быть
*
сравнены и выбраны для того, чтобы они отвечали местным положениям/государственным
стандартам. Они также зависят от типа установки и сечения используемых проводников.
Терминал
Комнатного Блока Наружного Блока
1
2
3
N
L
! Должен применяться двухполярный
выключатель с зазором контакта не
менее 3мм и
выключатель, как это рекомендовано
электрической схемой установки.
СПЕЦИАЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА С ХЛАДАГЕНТОМ R410A
R410A - это новый гидрофторуглеродный хладагент, не повреждающий озоновый слой. Рабочее давление этого нового
хладагента в 1,6 раз больше, чем рабочее давление обычного хладагента (R22), поэтому очень важно соблюдать правильный
порядок установки и обслуживания кондиционера.
• В кондиционерах, рассчитанных на использование R410A, запрещается применять какие-либо другие хладагенты.
• Для смазки компрессора R410A используется POE-масло, которое отличается от минерального масла, применяемого в
компрессорах R22. Во время установки или обслуживания необходимо принимать дополнительные меры
предосторожности, чтобы не подвергать систему R410A слишком длительному воздействию влажного воздуха.
Оставшееся в трубопроводах и компонентах масло POE может поглощать влагу из воздуха.
• Во избежание неправильной заправки диаметр сервисного патрубка на раструбном вентиле отличается от диаметра
соответствующего патрубка для R22.
• Используйте исключительно инструменты и материалы, предназначенные для хладагента R410A. Инструменты
специально для R410A: распределительная гребенка, заправочный шланг, манометр, детектор утечки газа,
развальцовочные инструменты, ключ с регулируемым крутящим моментом, вакуумный насос и баллон для хладагента.
• Так как в кондиционере на R410A используется более высокое давление, чем в установках на R22, важно правильно
выбрать медные трубы. Запрещается использовать медные трубы толщиной менее 0,8мм, даже если они есть в продаже.
• Если при установке/ремонте произойдет утечка газообразного хладагента, обязательно проветрите помещение. При
соприкосновении газа с огнем может образоваться ядовитый газ.
• При установке или демонтаже кондиционера следите за тем, чтобы в контуре хладагента не осталось воздуха или
влаги.

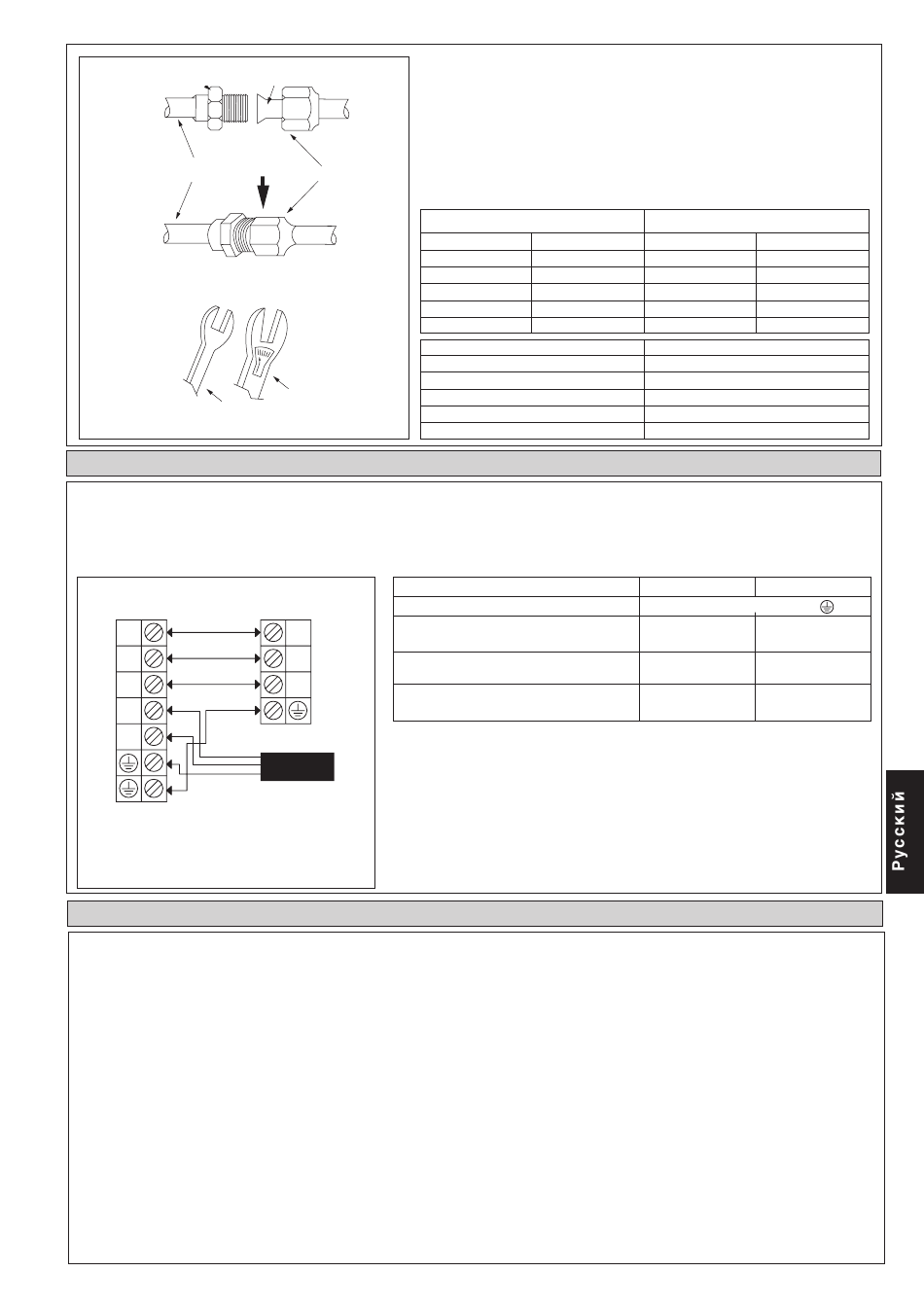

3. Соединение Трубопроводов К блокам
• Отрегулируйте центр трубы и достаточно сильно затяните
Труба С Муфтой
• Затем, затяните штуцер динамометрическим гаечным
• Затягивая штуцерную гайку динамометричееским гаечным
Штуцерная Г айка
• Соединение трубы хладагента следует изолировать
Диаметр трубы, мм (дюймы)
Динамометрический
Г аечный Ключ
ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ
Модель
Терминал
Диапазон напряжения
Сечение шнура сети*
1
Номер провода
Сечение проводов межсоединения
2
Номер провода
3
Рекомендуемая задержка
срабатывания предохранителя A
* Если длина кабеля больше 2м, используйте кабель большего
Шнур Сети
размера.
• Все провода должны быть хорошо соединены.
• Все электропроводка должна не приходить в соприкосновение с
хладагентом насоса или лопастей двигателя.
• Провода, соединяющие внутренний модуль и внешний модуль, должны
быть закреплены проводными зажимами как показано на рисунке.
автоматически
• Шнур сети питания должен отвечать параметрам шнура H05RN- F
(245IEC57), который представляет собой минимальные предъявляемые
требования.
штуцерную гайку руками.
ключом до щелчка ключа.
ключом, убедитесь, что она вращается по направлению
стрелки на ключе.
полиуретаном (тип ARMAFLEX и т. п.).
Ø
трубки, D
Дюймы мм
1/4" 6,35
3/8" 9,52
1/2" 12,70
5/8" 15,88
3/4" 19,05
6,35 (1/4)
9,53 (3/8)
12,7 (1/2)
15,88 (5/8)
19,05 (3/4)
мм
* мм
5
A (мм)
Стандартный Жесткий
1,3 0,7
1,6 1,0
1,9 1,3
2,2 1,7
2,5 2,0
Крутящий момент, Нм
18
42
55
65
78
10/15 20/25
220-240V / 1Ph / 50Hz +
2 1,5
3
2
1,5
4
15
2,5
3
2,5
4
20
