3 CALIBRAGEM DO APERTO DOS
PARAFUSOS
O aperto dos parafusos é para ser executado exclusivamente
com chave dinamométrica.
Descrição
Parafuso de fixação das
coberturas
Tampa da descarga do óleo
Parafuso de fixação da
tampa da biela
Fixação dos pistões
Parafuso de fixação da guia
do pistão
Encaixe do bloqueador
Parafuso de fixação dos
suportes
Parafuso de fixação do
cabeçote
Parafuso de fixação da
camisa
* Os parafusos de fixação da tampa da biela devem
ser apertados respeitando as fases indicadas na
pág. 75.
** Os parafusos de fixação do cabeçote devem ser
apertados, respeitando as fases e a ordem indicadas
no esquema da Fig. 54.
*** Os parafusos de fixação das camisas devem ser
apertados, respeitando as fases e a ordem indicadas
no esquema da Fig. 54.
**** Os parafusos de fixação dos suportes do esquema
Fig. 53 devem ser apertados em duas fases:
1 fase = 17 Nm segundo a sequência indicada;
a
2 fase = 17 Nm (controle de calibragem repetindo
a
a sequência indicada).
4

FERRAMENTAS PARA O REPARO

O reparo da bomba pode ser facilitado através de ferramentas adequadas com os códigos apresentados de seguida:
Para as fases de montagem:
Pilarete de montagem do cabeçote (2 peças)
Tampão para a vedação do eixo da bomba
Tampão para a vedação da guia de pistão
Para as fases de desmontagem:
Sedes da válvula
Pilarete de montagem do cabeçote (2 peças)
Vedação da guia do pistão
Posic. de Torque de
explosão aperto Nm
30 10
15 40
18 30*
48 20
36 10
68 10
46 17****
66 50**
47 17***
Os parafusos - pos. 44-56 - devem ser apertados
com chave dinamométrica, lubrificando a haste
rosqueada. Aconselha-se o uso de graxa de
Bissulfeto de Molibdênio, cód. 12001500.
Aperto dos parafusos do cabeçote e das camisas
OPERAÇÃO 1: Aperto dos parafusos M10x210 (pos. 66) em
duas fases respeitando a sequência indicada na figura:
(A-B-C-D-E-F-G-H)
Fase 1 = 30 Nm
Fase 2 = 50 Nm
OPERAÇÃO 2: Aperto dos parafusos M6x75 (pos. 47) em
quatro fases, respeitando a sequência indicada na figura:
(1-2-3-4-5-6-7-8)
Fase 1 = 10 Nm
Fase 2 = 14 Nm
Fase 3 = 17 Nm
Fase 4 = 17 Nm
85

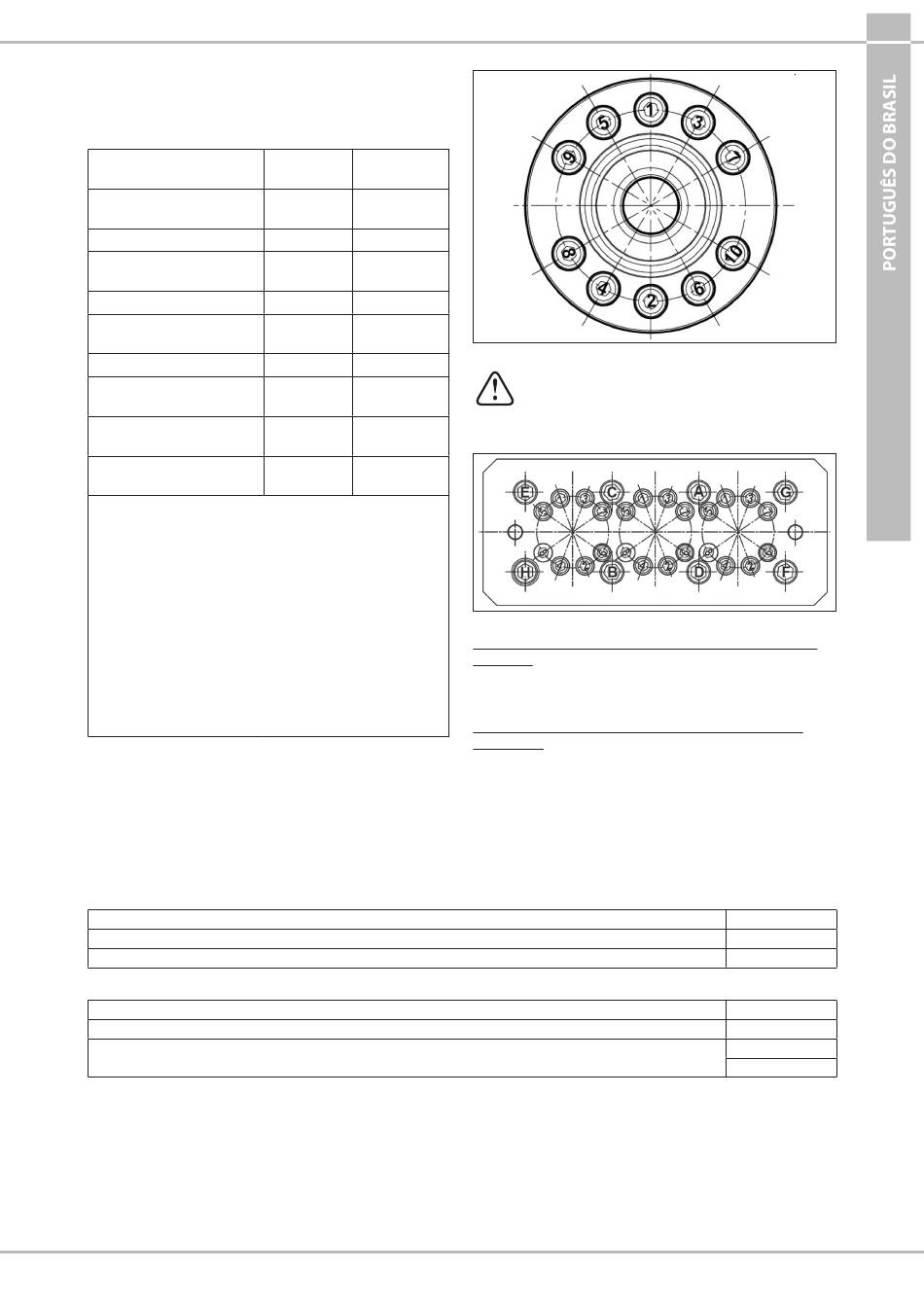

Fig. 53
Fig. 54
cód. 27840000
cód. 27904800
cód. 27904900
cód. 27508000
cód. 27840000
cód. 27503900
cód. 26019400
