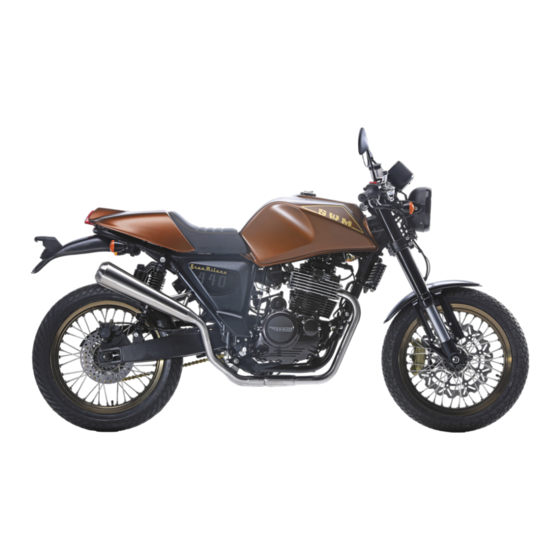

SWM SILVER VASE 440 Guía Rápida
Manuales relacionados para SWM SILVER VASE 440
Resumen de contenidos para SWM SILVER VASE 440
- Página 1 SILVER VASE 440 GRAN TURISMO 440 Manuale rapido Quick Reference Manual Guide rapide Kurzanleitung Guía rápida GRAN MILANO 440...
- Página 3 É vietata la riproduzione anche parziale della presente pubblicazione senza autorizzazione scritta. To the best knowledge of SWM Motorcycles srl the material contained herein is accurate as of the date this pubblication was approved for printing. SWM Motorcycles srl reserves the right to change specifications, equipment, or designs at any time without notice and without incurring obligation.
-
Página 5: Gran Milano
SILVER VASE 440 GRAN TURISMO 440 GRAN MILANO 440 SILVER VASE 440 GRAN MILANO 440 GRAN TURISMO 440 Manuale rapido Quick Manual Guide rapide Dove non diversamente specificato, i dati e le prescrizioni si riferiscono a tutti i modelli. Kurzanleitung Unless specified, data and prescription are referred to all the models. - Página 37 ENGLISH EN - 1...
- Página 69 FRANÇAIS FR - 1...
- Página 101 DEUTSCH DE - 1...
- Página 133 ESPAÑOL ES - 1...
- Página 134 Vista de la motocicleta desde el lado derecho Nuestros técnicos se han entregado para diseñar Silver Vase 440 / Gran Turismo 440. . . pág. 9 un vehículo de calidad, fruto de mucha experiencia, capaz de garantizarle el placer de una conducción Vista de la motocicleta desde el lado izquierdo segura y duradera.
-
Página 135: Plan De Mantenimiento Programado
El presente manual rápido incluye las instrucciones básica para el uso correcto de la moto. La documentación del material como de la mano de obra. En cambio, completa la puede hallar en el “Manual de uso y mantenimiento” que puede descargar del portal www.swm- las operaciones de preentrega expuestas en el plan motorcycles.it previa inscripción. -
Página 136: Ficha Técnica
Juego válvulas (a motor frió) (Silver Vase 440 / Gran Turismo 440) . . . . . . Z 15 Aspiración . . . . . . . . . . . . . . . . . . . . . . . . 0,10 ÷ 0,15 mm SUSPENSIÓN DELANTERA... -
Página 137: Neumáticos
Peso listo para marchar, sin carburante (Silver Vase 440 / Gran Turismo 440) . . . . . . . kg 148 (Gran Milano 440) . . . . . . . . . . . . . . . . . . . . . . . . . kg 145... -
Página 138: Extracción De Los Paneles Laterales
Para quitar los paneles laterales, izquierdo y dere- orden inverso a las de desmontaje. cho, realizar lo siguiente: - Desenganchar el panel (1) de la conexión inferior tirándolo hacia afuera. SILVER VASE 440 GRAN TURISMO 440 GRAN MILANO 440 ES - 6... -
Página 139: Controles Preliminares
B. Nivel carburante CONTROLES PRELIMINARES Controlar el nivel en el depósito y reabastecer si es necesario. A. Nivel de aceite del motor-transmisión Nota*: El control debe ser realizado con el motor NOTA apenas apagado y aún caliente. En los vehículos provistos de motor de inyección, la bomba del combustible está... -
Página 140: Silver Vase 440 / Gran Turismo
(Silver Vase 440 / Gran Turismo 440) o indicado en el depósito transparente (Gran Milano 440). LOWER LOWER SILVER VASE 440 / GRAN TURISMO 440 LOWER GRAN MILANO 440 ES - 8... -
Página 141: Vista De La Motocicleta Desde El Lado Derecho Silver Vase 440 / Gran Turismo
VISTA DE LA MOTOCICLETA DESDE EL LADO DE- SILVER VASE 440 RECHO SILVER VASE 440 / GRAN TURISMO 440 GRAN TURISMO 440 1) Tapón del depósito de combustible. 2) Tapón del depósito de combustible. 3) Tablero de instrumentos. 4) Faro delantero. -
Página 142: Vista De La Motocicleta Desde El Lado Izquierdo
VISTA DE LA MOTOCICLETA DESDE EL LADO IZ- SILVER VASE 440 QUIERDO GRAN TURISMO 440 SILVER VASE 440 / GRAN TURISMO 440 1) Tapón del depósito de combustible. 2) Tapón del depósito de combustible. 3) Tablero de instrumentos. 4) Faro delantero. -
Página 143: Mandos E Instrumentos
MANDOS E INSTRUMENTOS SILVER VASE 440 / GRAN TURISMO 440 1) Espejo izquierdo. 2) Espejo derecho. 3) Taquímetro. 4) Cuentarrevoluciones. 5) Bloqueo de encendido/bloqueo del manubrio. 6) Conmutador izquierdo. 7) Palanca de mando del embrague. 8) Conmutador derecho. 9) Empuñadura del acelerador. -
Página 144: Vista De La Motocicleta Desde El Lado Derecho Gran Milano
VISTA DE LA MOTOCICLETA DESDE EL LADO DERECHO GRAN MILANO 440 1) Tapón del depósito de combustible. 2) Tapón del depósito de combustible. 3) Tablero de instrumentos. 4) Faro delantero. 5) Faro trasero. 6) Bocina. 7) Luz de giro delantera. 8) Luz de giro trasera. -
Página 145: Vista De La Motocicleta Desde El Lado Izquierdo Gran Milano
VISTA DE LA MOTOCICLETA DESDE EL LADO GRAN MILANO 440 IZQUIERDO GRAN MILANO 440 1) Tapón del depósito de combustible. 2) Tapón del depósito de combustible. 3) Tablero de instrumentos. 4) Faro delantero. 5) Faro trasero. 6) Caballete lateral. 7) Luz de giro delantera. 8) Luz de giro trasera. -
Página 146: Instrucciones Para El Uso De La Motocicleta
INSTRUCCIONES PARA EL USO DE LA MOTOCICLETA SILVER VASE 440 / GRAN TURISMO 440 GRAN MILANO 440 ARRANQUE DEL MOTOR Después de haberse subido a la moto, como se indica en el párrafo relativo, para arrancar el motor realizar lo siguiente: 1) alzar el caballete lateral;... -
Página 147: Conmutador Derecho En El Manillar
CONMUTADOR DERECHO EN EL MANILLAR CONMUTADOR IZQUIERDO EN EL MANILLAR El conmutador izquierdo tiene los siguientes mandos: El conmutador derecho tiene los siguientes mandos: Luces de carretera (con retorno automático) 1) Botón de arranque del motor Pulsando el botón (1) con la llave en posición “ ”... -
Página 148: Instrumentos
LUZ DE ADVERTENCIA Y SEÑALIZACIÓN el indicador se ilumina, diríjase al concesionario carretera mediante el mando colocado en el conmu- SWM más cercano para realizar un control en el 1) Indicador de las luces de dirección tador izquierdo. sistema de autodiagnóstico. -
Página 149: Cuentarrevoluciones
TAQUíMETRO CUENTARREVOLUCIONES 1) Botón de puesta a cero de los km o mi parciales/ El instrumento cuentarrevoluciones permite al piloto cambio de escala (km o mi). controlar el número de revoluciones del motor y no 2) Taquímetro. superar el límite indicado por la zona roja (1). 3) Pantalla. -
Página 150: Parada De La Motocicleta Y Del Motor
PARADA DE LA MOTOCICLETA Y DEL MOTOR SILVER VASE 440 / GRAN TURISMO 440 GRAN MILANO 440 - Cerrar completamente la empuñadura (1) del ace- lerador para desacelerar la motocicleta. - Frenar con los frenos delanteros (2) y traseros (3) mientras se reducen las marchas (para obtener una fuerte desaceleración, actuar de manera deci-... -
Página 151: Parada Del Motor En Emergencia
Luego de detener la motocicleta, colocarla en el so- porte lateral. SILVER VASE 440 / GRAN TURISMO 440 GRAN MILANO 440 SOPORTE LATERAL Cada motocicleta está provista de una pata de ca- bra lateral (1). -
Página 152: Bloqueo De La Direccion
- Oprimir la llave (2) y girarla en sentido antihora- rio a la posición - Extraer la llave (2). Para desbloquear el manillar, ejecutar las mismas operaciones por el orden inverso. SILVER VASE 440 GRAN MILANO 440 GRAN TURISMO 440 ES - 20... -
Página 153: Fusibles
FUSIBLES En caso de mal funcionamiento de los fusibles, po- drían detectarse inconvenientes en la motocicleta. Para acceder a la caja de fusibles (1), quitar el panel lateral izquierdo. Para evitar cortocircuitos, antes de operar en los fu- sibles, llevar la llave de encendido hacia la posición y extraer la llave. - Página 154 ES - 22...
-
Página 155: Manual De Garantía Y De Servicio
Manual de garantía y de servicio ES - 23... -
Página 156: El Contenido De La Garantía
• Discos y masas de embrague. invitamos a dirigirse a un cualquier otro Concesiona- • Neumáticos. rio de la red SWM, el cual se pondrá de buen grado • Lámparas y fusibles. a su servicio. • Cables de transmisión y de mando. - Página 157 • El carnet de garantía debe guardarse con cui- do batería y líquido refrigerante. dado y ser presentado al concesionario oficial SWM en cada intervención. • Los cupones de revisión deben ser completados Limitaciones por el concesionario que ha realizado la inter- Para todos los vehículos: la garantía de la BATERíA,...
- Página 158 ES - 26...
-
Página 159: Certificado De Entrega
Firma del cliente _______________________________________________ La organización oficial de venta y la sociedad SWM MOTORCYCLES S.R.L. declaran que el tratamiento de los datos personales del comprador, con referencia a la Ley italiana n° 675 del 1996 y modificaciones sucesivas, Copia para SWM MOTORCYCLES S.R.L. - Página 160 ES - 28...
-
Página 161: Comunicación De Traspaso De Propiedad
Ciudad: ___________________________________________________________ Código Postal: __________________ Teléfono: _________________________________________________________________________________________ Enviar en un sobre cerrado a: SWM MOTORCYCLES S.R.L. Servizio Assistenza Tecnica, Via Nino Bixio, 8 - 21024 Biandronno (VA) - Italy La organización oficial de venta y la sociedad SWM MOTORCYCLES S.R.L. declaran que el tratamiento de los datos personales del comprador, con referencia a la Ley italiana n°... - Página 162 ES - 30...
- Página 163 Espacio para la conservación de la documentación fiscal que da fe de la ejecución de las revisiones periódicas de mantenimiento previstas. REVISIÓN Firma del Sello del FECHA PERIÓDICA Cliente Concesionario REVISIÓN Firma del Sello del FECHA PERIÓDICA Cliente Concesionario REVISIÓN Firma del Sello del FECHA...
