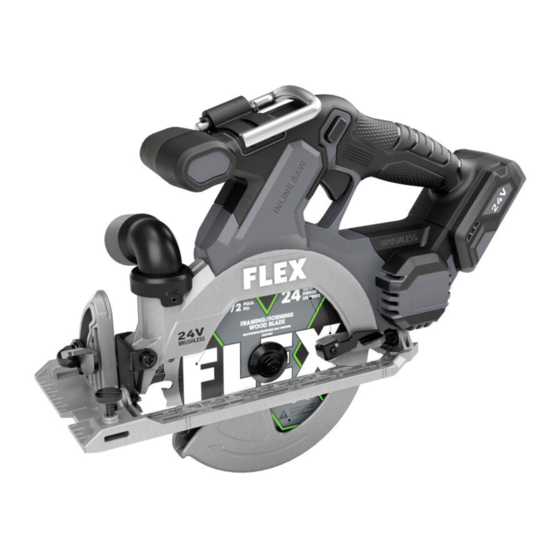

Flex FX2131A Manual Del Operador
Sierra circular en línea sin escobillas de 24 v
Tabla de contenido
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
OPERATOR'S MANUAL
MANUAL DEL OPERADOR
MANUEL DE L'UTILISATEUR
FX2131A
Model:
Modelo:
Modèle:
24V BRUSHLESS IN-LINE CIRCULAR SAW
SCIE CIRCULAIRE EN LIGNE SANS BALAI DE 24 V
SIERRA CIRCULAR EN LÍNEA SIN ESCOBILLAS DE 24 V
Contact Us /
Nous contacter /
Contáctenos
For English
Version
See page 2
833-FLEX-496
(833-3539-496)
◆
www.Registermyflex.com
Version
française
Voir page 24
Versión en
español
◆
Ver la página 49
Tabla de contenido
Manuales relacionados para Flex FX2131A
Resumen de contenidos para Flex FX2131A
- Página 1 OPERATOR’S MANUAL MANUAL DEL OPERADOR MANUEL DE L’UTILISATEUR FX2131A Model: Modelo: Modèle: 24V BRUSHLESS IN-LINE CIRCULAR SAW SCIE CIRCULAIRE EN LIGNE SANS BALAI DE 24 V SIERRA CIRCULAR EN LÍNEA SIN ESCOBILLAS DE 24 V Contact Us / Nous contacter / Contáctenos...
-
Página 47: Símbolos De Seguridad
SÍMBOLOS DE SEGURIDAD La finalidad de los símbolos de seguridad es atraer la atención del usuario hacia posibles peligros. Los símbolos de seguridad y las explicaciones que los acompañan merecen que usted preste una atención detenida y logre una comprensión profunda. Las advertencias con símbolo no eliminan por sí... -
Página 48: Advertencias Generales De Seguridad Para La Herramienta Eléctrica
ADVERTENCIAS GENERALES DE SEGURIDAD PARA LA HERRAMIENTA ELÉCTRICA Lea todas las advertencias de seguridad, instrucciones, ADVERTENCIA ilustraciones y especificaciones suministradas con esta herramienta eléctrica. Si no se siguen todas las instrucciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones graves. -
Página 49: Uso Y Cuidado De La Herramienta Eléctrica
Evite los arranques accidentales. Asegúrese Desconecte el enchufe de la fuente de de que el interruptor esté en la posición de alimentación y/o retire el paquete de batería apagado antes de conectar la herramienta de la herramienta eléctrica, si es retirable, a una fuente de alimentación y/o a un antes de hacer cualquier ajuste, cambiar paquete de batería, levantar la herramienta o... -
Página 50: Servicio De Ajustes Y Reparaciones
Utilice las herramientas eléctricas solo No exponga un paquete de batería o una con paquetes de batería designados herramienta a un fuego o a una temperatura específicamente. Es posible que el uso de excesiva. Es posible que la exposición a un cualquier otro paquete de batería cree un riesgo fuego o a una temperatura superior a 265 °F de lesiones e incendio. - Página 51 No utilice nunca arandelas de hoja o un una hoja de sierra se atora, es posible que trepe perno de la hoja que estén dañados o sean o experimente retroceso respecto a la pieza de incorrectos. Las arandelas de hoja y el perno trabajo al rearrancar la sierra.
- Página 52 El protector inferior se puede retraer Agarre firmemente la sierra para prevenir la manualmente solo para realizar cortes pérdida de control. Las figuras de este manual especiales, tales como “cortes por ilustran el agarre típico de la sierra con las inmersión”...
-
Página 53: Advertencias De Seguridad Adicionales
ADVERTENCIAS DE SEGURIDAD ADICIONALES El riesgo para usted por causa de estas • ADVERTENCIA exposiciones varía, dependiendo de qué tan Cierto polvo generado por las operaciones a menudo realice este tipo de trabajo. Para • de lijado, aserrado, amolado y taladrado reducir su exposición a estas sustancias con herramientas eléctricas, así... - Página 54 SÍMBOLOS IMPORTANTE: Puede que algunos de los siguientes símbolos aparezcan en la herramienta. Estúdielos y conozca su significado. La interpretación correcta de estos símbolos le permitirá utilizar la herramienta de manera eficaz y segura. Símbolo Nombre Designación/Explicación Voltios Voltaje Amperios Corriente Hertz Frecuencia (ciclos por segundo)
- Página 55 Símbolo Nombre Designación/Explicación Lea las instrucciones Indica al usuario que lea el manual Símbolo de use de lentes de Alerta al usuario para que use protección ocular protección Utilice siempre la Alerta al usuario para que utilice siempre la herramienta con las dos herramienta con las dos manos manos No utilice el protector para...
- Página 56 SÍMBOLOS (INFORMACIÓN DE CERTIFICACIÓN) Designación/Explicación Símbolo Este símbolo designa que esta herramienta está incluida en la lista de Underwriters Laboratories. Este símbolo designa que esta herramienta es reconocida por Underwriters Laboratories. Este símbolo designa que esta herramienta está incluida en la lista de Underwriters Laboratories, conforme a las normas de Estados Unidos y Canadá.
-
Página 57: Descripciones Funcionales Y Especificaciones
DESCRIPCIONES FUNCIONALES Y ESPECIFICACIONES Sierra circular en línea Fig. 1a Botón de Gancho de la sierra fijación en apagado Mango auxiliar Interruptor gatillo Adaptador de manguera de aspiración Cuadrante de bisel calibrado Palanca de ajuste de bisel Palanca de elevación del protector inferior Espárrago pivote... - Página 58 Soporte de profundidad calibrado Marcas de profundidad de corte Resorte del tope de 45° Luz de trabajo Núm. de modelo. FX2131A Tensión nominal 24 V d.c. Velocidad sin carga 5500 RPM Capacidad de bisel 0−47° Hoja 6-1/2 pulgadas (165 mm)
-
Página 59: Ensamblaje
ENSAMBLAJE Retire el paquete de ADVERTENCIA Botón de Fig. 2 batería de la liberación de la Desinstalar herramienta antes de hacer cualquier batería ensamblaje o ajuste, o cambiar accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar accidentalmente la herramienta. - Página 60 INSTALACIÓN DE LA HOJA (FIG. 3) Arandela Fig. 3 interna Retire el paquete de ADVERTENCIA batería de la Arandela herramienta antes de realizar cualquier externa ensamblaje o ajuste, o cambiar accesorios. Dichas medidas preventivas de seguridad Perno de reducen el riesgo de arrancar accidentalmente la hoja la herramienta.
- Página 61 AJUSTES Fig. 4a AJUSTE DE PROFUNDIDAD (FIG. 4A Y 4B) Retire el paquete de batería de la sierra circular. a. Afloje la palanca de ajuste de profundidad empujándola hacia arriba, hacia la carcasa del motor. Palanca de b. Sujete el pie hacia abajo con una mano y ajuste de utilice el mango para subir o bajar la sierra.
- Página 62 ángulo deseada por encima de 45° en el cuadrante y apriete la palanca. AVISO: Debido al grosor del paquete de batería FLEX de 12 Ah, para evitar interferencia entre el paquete de batería y la superficie de la pieza Palanca de ajuste de bisel de trabajo cuando realice cortes en bisel a 30°-47°, reduzca la capacidad de corte según...
- Página 63 EXTRACCIÓN DE ASERRÍN (FIG. 8) Fig. 8 Adaptador de Use siempre una manguera de ADVERTENCIA máscara antipolvo aspiración durante la utilización de la herramienta. Para extraer el aserrín generado durante el corte, conecte una aspiradora adecuada con Ø1-1/4 pulgadas una manguera de succión de 1-1/4 pulgadas al (31,6 mm) adaptador de manguera de aspiración.
- Página 64 Esta sierra circular se debe utilizar solo con los paquetes de batería y los cargadores que se indican a continuación: Paquete de batería Cargador 2.5Ah 12Ah FLEX FX0111 FLEX FX0121 FLEX FX0221 FLEX FX0231 FLEX FX0411 FLEX FX0421 AVISO: Sírvase consultar los manuales del paquete de batería y del cargador para obtener información detallada de utilización.
- Página 65 LUZ DE TRABAJO LED (FIG. 11) Fig. 11 Su herramienta está equipada con una luz de trabajo LED. Esta luz proporciona iluminación adicional sobre la hoja de sierra y la superficie de la pieza de trabajo para operar en áreas con menor iluminación.
- Página 66 NO ESTÁ DISEÑADA PARA CORTAR No utilice discos ADVERTENCIA MAMPOSTERÍA/METAL abrasivos con sierras circulares. Es posible que el polvo Esta herramienta solo está diseñada para cortar abrasivo haga que el protector inferior no madera; no está diseñada para utilizarse con funcione correctamente.
- Página 67 CORTE DE PLANCHAS GRANDES (FIG. 13) Fig. 13 Las planchas grandes y las tablas largas se pueden arquear o doblar, dependiendo de su soporte. Si intenta cortar sin nivelar y soportar adecuadamente la pieza, la hoja tenderá a atorarse, con lo cual causará RETROCESO y Incorrecto carga adicional sobre el motor.
- Página 68 GUÍA DE TABLA PARA CORTAR AL HILO Fig. 15 (FIG. 15) Cuando corte al hilo planchas grandes, es Guía de tabla posible que el tope-guía para cortar al hilo no para cortar al permita la anchura de corte deseada. Sujete hilo con una abrazadera o clave un pedazo recto de 1 pulgada (25 mm) de madera de construcción...
-
Página 69: Mantenimiento
Centro de Servicio de Fábrica solventes de limpieza clorados, amoníaco y FLEX o una Estación de Servicio FLEX detergentes domésticos que contienen Autorizada. amoníaco. - Página 70 Herramientas de 24 V: Garantía Limitada de 5 Años con registro Baterías y cargadores de 24 V: Garantía Limitada de 5 Años con registro Productos FLEX Legacy alámbricos, de 12 V y de 20 V: Garantía Limitada de 1 Año. No hay beneficio de registro Accesorios y aditamentos: No hay garantía...
