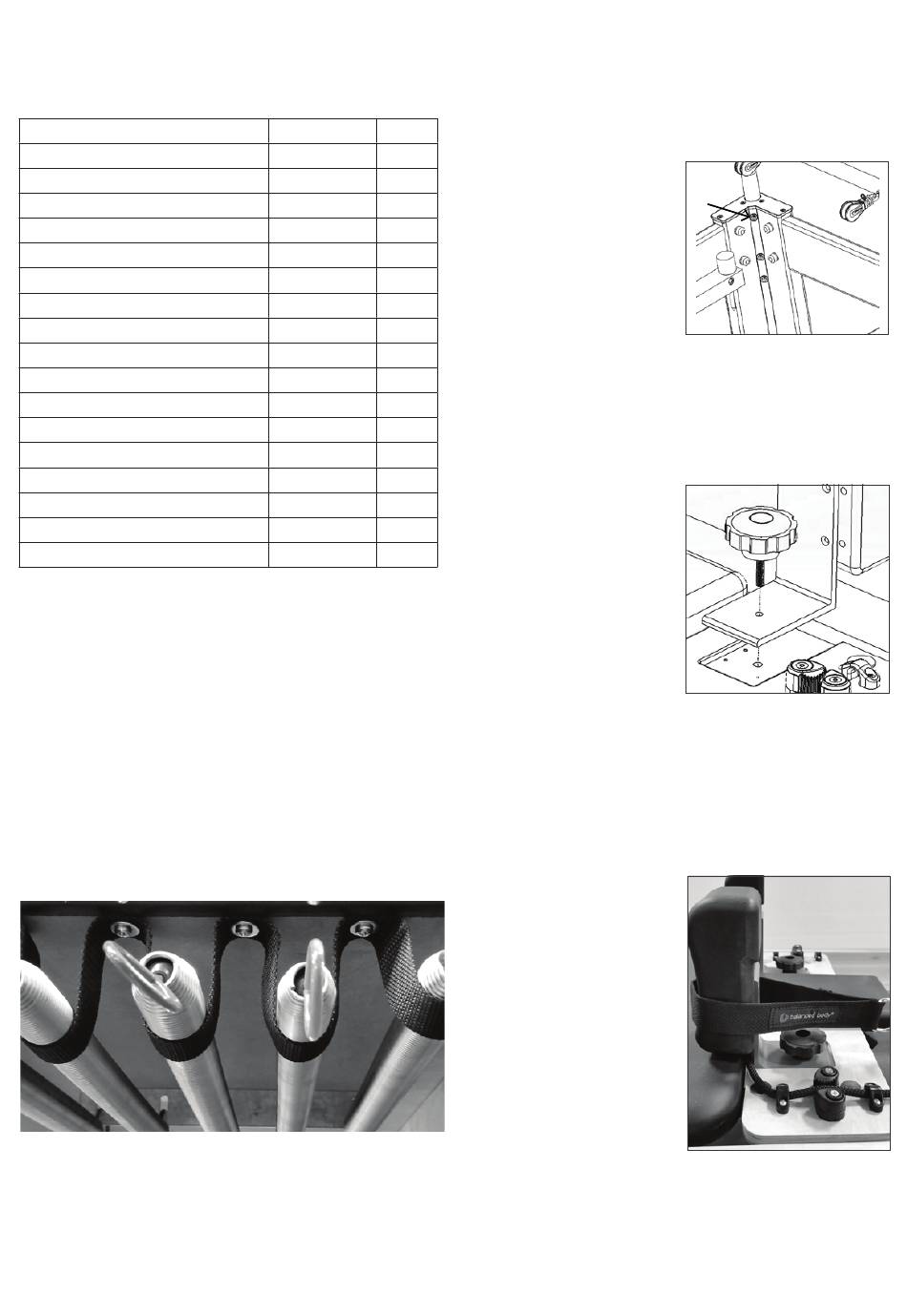

LISTA DE PARTES

DESCRIPCIÓN
Tensores rojos
Tensor azul
Tensor verde
Aros de suave (un par)
Cables (un par)
Tope de extensión del carro
Caja para sentarse lite
Torre de elevación
Juego de apoya hombros con perillas
Correa para pies
Conjunto de poleas
Conjunto de la barra de pies
Espaciador negro
Arandela de plata
Perno de tope
Llave Allen de 5/16"
Llave Allen de 5/32"
INSTALACIÓN DEL CARRO
1. Coloque el carro en posición invertida y limpie las ruedas y la
superfcie completa de los rieles dentro del armazón. Coloque
el carro en el armazón con precaución de manera que el
reposacabezas quede al lado opuesto de la plataforma de pie.
FIJE LOS TENSORES EN EL LADO INFERIOR DEL CARRO
2. Ubique debajo del carro el soporte con las cinco armellas fjadas.
Enganche los tensores a las armellas, de tal manera que el
gancho apunte hacia abajo. Los tensores deben pasar a través
de los bucles en la correa de nylon. Ver figura A.
Fig. A
38
N.° DE PARTE CANT.
SPR9070 3
SPR7071 1
SPR9293 1
101-036 1
210-070 1
200-211 1
108-350 1
620-060 1
620-085 1
101-011 1
620-083 2
620-081 1
620-073 2
GEN9203 2
GEN7541 2
GEN9050 1
GEN9282 1
INSTALACIÓN DE LA TORRE DE ELEVACIÓN
3. La torre de elevación viene
con las poleas preinstaladas.
Guíe cada extremo de la
torre de elevación a través
del orificio en las patas
en el extremo del cabezal
del reformer. La torre de
elevación debe atravesar las
patas y detenerse a la altura
predeterminada. Bloquee la
torre de elevación apretando
el tornillo fijador superior en cada pata con la llave hexagonal
de 5/32"suministrada. Ver Figura B.
INSTALACIÓN DE LOS APOYA HOMBROS
4. Los apoya hombros se
instalan con una perilla negra
roscada. Coloque los apoya
hombros en la muesca en el
extremo del cabezal del carro
y enrosque la perilla negra.
Ver figura D.
Nota: Para que los
apoya hombros estén
completamente seguros, la
perilla debe estar enroscada
firmemente.
Nota: Los apoya hombros pueden instalarse en dos posiciones.
Una posición es más amplia y más cómoda para personas de
espalda ancha. Intercambie los apoya hombros izquierdo y
derecho para cambiar entre las posiciones estándar y amplia.
SUJECIÓN DE LOS CABLES
5. Para sujetar los cables,
enganche primero al menos
un tensor del carro a la barra
de tensión para mantener el
carro en su lugar. Desenrolle
y separe los cables. Sujete un
aro de algodón en el extremo
de cada cable y cuelgue los
aros en los apoya hombros.
Pase el otro extremo de cada
cable a través de una de las
poleas y de nuevo por las
mordazas de rodamientos del
carro para ajustar la longitud.
Asegúrese de pasar también
por las anillas puente de los
dos lados de las mordazas de rodamientos, como se muestra en la
Figura C. Empuje siempre el cable con frmeza hacia las mordazas
de rodamientos para asegurase de que la sujeción sea adecuada.
Apretar
Tope de
este tornillo
la torre de
fijador
elevación
Fig. B
Fig. D
Fig. C
