LISTE DES PIÈCES
DESCRIPTION
Ressorts rouges
Ressorts bleus
Ressorts verts
Boucles de doux (une paire)
Cordes (une paire)
Bouchon de prolongement de chariot
Sitting box lite
Élévateur du tower
Kit de supports des épaules avec
boutons
Sangle de pied
Assemblage de la poulie
Assemblage de barre de pied
Entretoise noire
Rondelle d'argent
Boulon à épaulement
5/16 pouce clé hexagonale
5/32" pouce clé hexagonale
INSTALLER LE CHARIOT
1. Tournez le chariot et nettoyez à la fois les roues et toute la
longueur des surfaces du rail à l'intérieur du cadre. Placez
délicatement le chariot dans le cadre avec l'appui-tête orienté
vers l'opposé de l'extrémité de la plate-forme.
FIXER LES RESSORTS À L'INTÉRIEUR DE L'ENSEMBLE
DU CHARIOT
2. Repérez le support avec cinq trous fendus montés sous le
chariot. Accrochez les ressorts sur les fentes. Le crochet doit
être tourné vers le bas. Les ressorts doivent passer à travers
les boucles dans la sangle en nylon. Voir la Figure A.

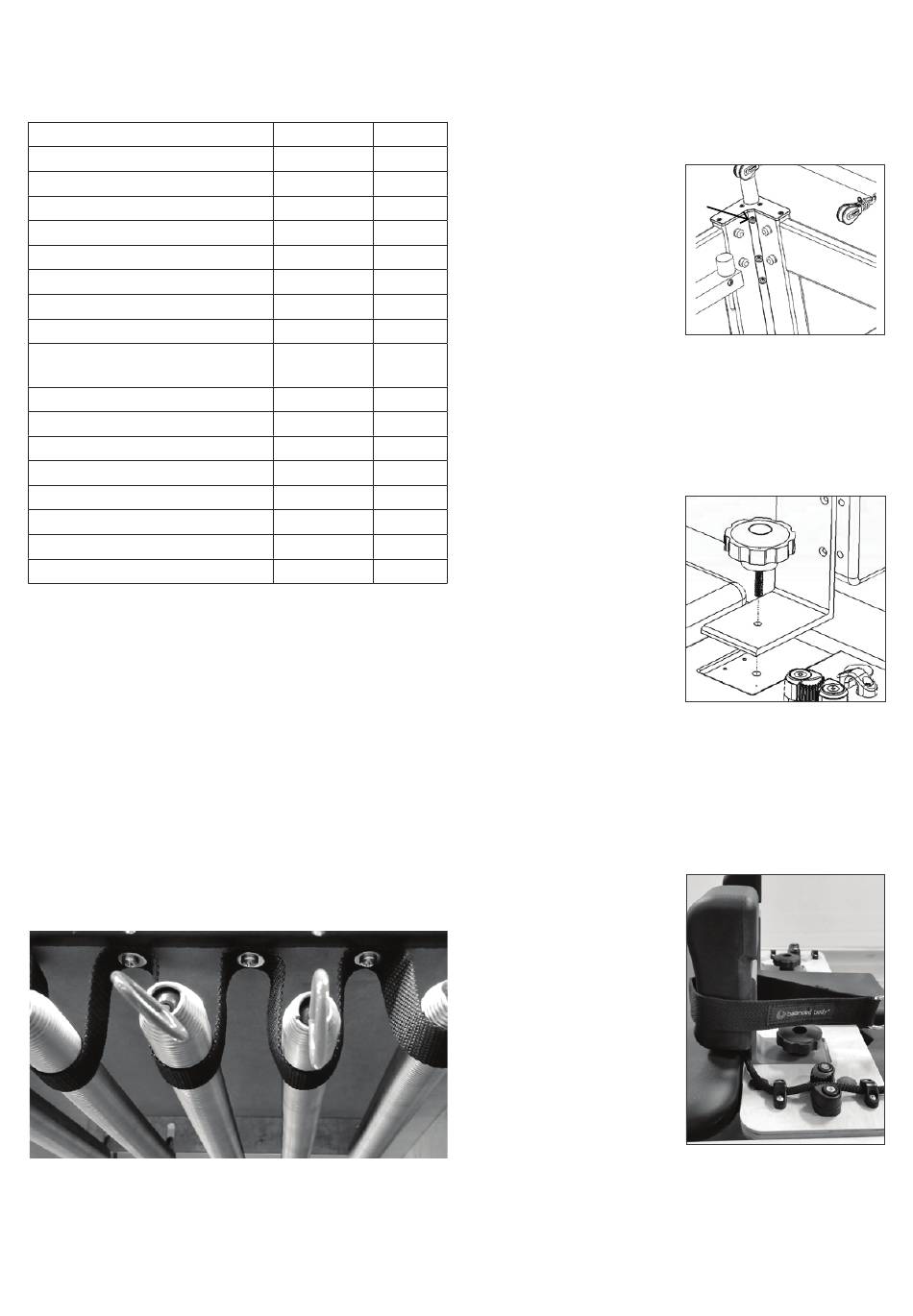

Figure A
100
PIÈCE N° QUANTITÉ
SPR9070 3
SPR7071 1
SPR9293 1
101-036 1
210-070 1
200-211 1
108-350 1
620-060 1
620-085 1
101-011 1
620-083 2
620-081 1
620-073 2
GEN9203 2
GEN7541 2
GEN9050 1
GEN9282 1
INSTALLER L'ÉLÉVATEURS DU TOWER
3. L'élévateur du TOWER
réglables est livré avec
les poulies préinstallées.
Guidez chaque extrémité
de l'élévateur du TOWER à
travers le trou dans les pieds
dans la tête du reformer.
L'élévateur du TOWER
devrait passer par les pieds
et s'arrêter à la hauteur
prédéterminée. Verrouillez
l'élévateur du TOWER en serrant la vis de fixation supérieure
dans chaque pied à l'aide de la clé hexagonale à 5/32 po
fournie. Voir la Figure B.
INSTALLER LES SUPPORTS DES ÉPAULES
4. Les supports des épaules
sont installés avec un
bouton noir fileté. Placez
les supports des épaules
dans l'encoche de la tête du
chariot et enfilez le bouton
noir. Voir la figure D.
Remarque : Pour que les
supports des épaules soient
complètement sécurisés, le
bouton doit être bien serré.
Remarque : Les supports des épaules peuvent être
installés en deux positions. Une position est plus large
et plus confortable pour les épaules larges. Permutez les
appuis gauche et droit de l'épaule pour changer entre les
configurations standards et larges.
ATTACHER LES CORDES
5. Pour attacher les cordes,
installez d'abord au moins
un ressort de chariot à
la barre à ressort pour
maintenir le chariot en
place. Déroulez les cordes
et séparez-les. Attachez
une boucle de coton à
l'extrémité de chaque corde
et accrochez les boucles
sur les repose-épaules.
Enfilez l'autre extrémité
de chaque corde à travers
une poulie et revenez dans
les taquets de came sur le chariot pour ajuster la longueur.
Serrez
cette vis
Obturateur
de réglage
d'élévateur
du tower
Figure B
Figure D
Figure C
