DESEMBALAJE

Desembalar la máquina cuidadosamente, evitando maniobras
bruscas que podrían dañarla.
Una vez desembalada, verificar la integridad de todas sus
partes. En caso contrario, NO utilizar la máquina y dirigirse
inmediatamente al proprio revendedor.
Por motivos de embalaje y transporte, algunos particulares
y accesorios pueden suministrarse sueltos. Para montarlos
correctamente, seguir las instrucciones del presente manual
en los párrafos relativos.
Contenido del embalaje:
Cepillo lateral
Llave de arranque
Manual de instrucciones, uso y mantenimiento
Declaración de conformidad
Cupón de garantía
Baterías (si fueron requeridas)
KIT de conexión de las baterías
Cargador de baterías (si fue requerido)
Para la versión DP, Manual de uso del motor.
En caso que falte alguno de los particulares arriba indicados,
informar inmediatamente al revendedor.
NOTA: Para evitar que la llave de arranque se pierda durante
el transporte, la misma ha sido colocada dentro del saco que
contiene la documentación técnica.
Asegurarse de que el material de embalaje (sacos, cartones,
paleta, ganchos, etc.) sea colocado en una zona adecuada y
fuera del alcance de los niños.
Precauciones a tomar antes de poner en funcionamiento la
máquina:
Para facilitar el transporte, el/los cepillo(s) lateral(es)
no está(n) montado(s) en la posición prevista para el
funcionamiento de la máquina. Proceder al montaje según el
párrafo "Preparación de una máquina nueva".

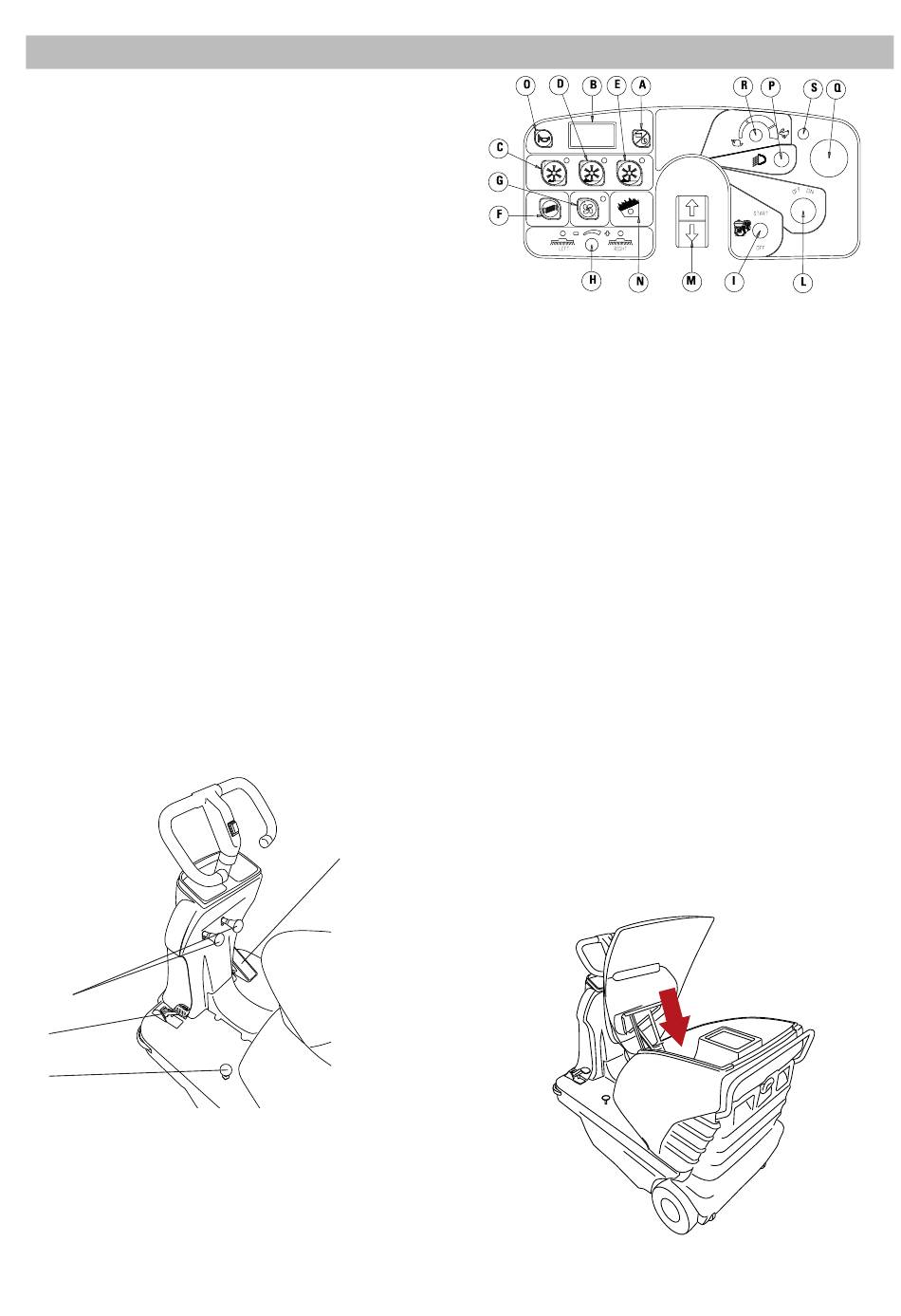

DESCRIPCIÓN DE LOS MANDOS Y DEL PANEL DE
CONTROL
5-5A
1
3
1) Pedal bloqueo freno y pedal freno de servicio
3) Pedal alzaflap
4) Pedal del acelerador
5) Palanca de mando cepillo lateral derecho
5A) Palanca de mando cepillo lateral izquierdo
Español (Traducción de las instrucciones originales)
4
- 56 -
A) Selección de datos visualizados en el display
B) Display
C) Tecla e indicador selección programa de trabajo 1
D) Tecla e indicador selección programa de trabajo 2
E) Tecla e indicador selección programa de trabajo 3
F) Tecla ON motor sacudidor de filtro
G) Tecla ON-OFF e indicador motor aspirador
H) Manopla de regul. velocidad cepillos laterales
I) Pulsador de arranque y parada motor Dual.Vers.
L) Llave de encendido
M) Boton seleccion marcha adelante/atras
N) Indicador "lleno" cajón desperdicios (Opcional)
O) Claxon
P) Encendido luces
Q) Emergencia
R) Regulador de la velocidad máxima
S) Indicador de alarma de la tarjeta de tracción,
según la frecuencia de encendido del LED se determina el
código de error de la tarjeta. Durante el funcionamiento, sin
inconvenientes, el LED de estado estará constantemente
encendido.
PREPARACIÓN DE LA MÁQUINA
Tanto en versión a gasolina como DP, la máquina requiere un
grupo de batería de 24 V.
La máquina se suministra en tres opciones:
1. Baterías suministradas junto a la máquina y montadas,
llenadas con ácido y listas para el uso.
2. Baterías suministradas y montadas en seco (sin el
electrolito líquido).
3. Baterías no suministradas.
Levantar el capó portaasiento para adelante, hacia el volante,
y verificar cuál es la opción aplicada a la máquina.
