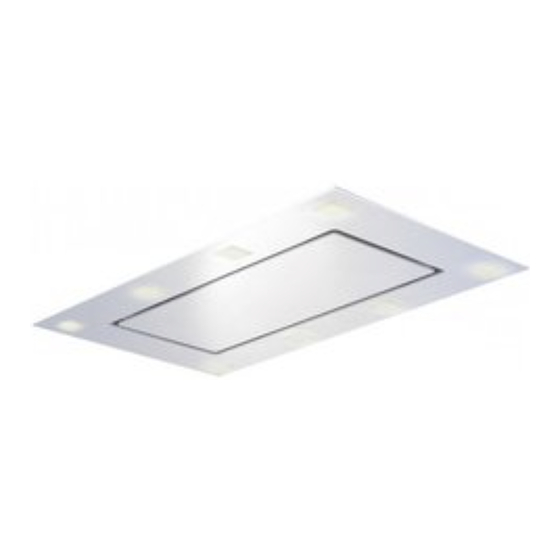

GUTMANN Sombra Instrucciones De Montaje
Ocultar thumbs
Ver también para Sombra:
- Instrucciones de uso (33 páginas) ,
- Instrucciones de uso (53 páginas)
Manuales relacionados para GUTMANN Sombra
Resumen de contenidos para GUTMANN Sombra
- Página 1 Sombra Deckengerät Montageanleitung Installation instructions Instructions de montage Istruzioni per il montaggio Instrucciones de montaje Montagehandleiding...
-
Página 42: Indicaciones De Seguridad
Indicaciones de seguridad El montaje, la conexión, puesta en servicio y reparación deben realizarse solamente por un técnico, quien puede determinar la sujeción y la conducción apropiada del aire de salida de la campana extractora de humos. La sujeción tiene que ser adecuada para el peso de la campana extractora y la carga de la base. - Página 43 humos, desconecte el/los circuito/s de red. Antes de efectuar taladros para los agujeros de sujeción, asegúrese de que ningún conductor eléctrico pueda resultar dañado. La conexión eléctrica tiene que prepararse de forma que la campana extractora pueda conectarse fácilmente. Se han de respetar las disposiciones locales. Conducción de aire de salida (para el modo de servicio de aire de salida) El aire de salida no debe evacuarse por una chimenea utilizada para gases de escape de aparatos con combustibles (p.
- Página 44 Distancia mínima con la cocina La potencia de aspiración óptima se logra cuando la campana se monta a una altura de 550mm desde el borde superior de la encimera. En caso de gas, la distancia normativa asciende a 650mm. Para evitar la formación de condensado, en la parte exterior de la salida de aire tiene que montarse una compuerta de retención.
-
Página 45: Accesorios De Montaje
Accesorios de montaje * 1 Stück Gewindestange Art.Nr.: 41996000, M8 x 1000mm Accesorios de montaje für Standardgeräte... - Página 46 Instrucciones de instalación de la unidad de techo Sombra A. Campana Cuerpo B. Base filtro + parte inferior frontal de cristal C. bastidor de soporte del techo suspendido D. Tapa de relleno E. Tubo de conexión F. Conexión eléctrica G. Anclaje H.
- Página 47 4. Marque la posición de los agujeros de fijación (G) en el techo. Para las dimensiones personalizadas sean eliminados directamente desde el dispositivo! 5. Taladre cuatro agujeros (10 mm de diámetro) y coloque tacos de inserción. 6. Coloque el tornillo en el anclaje hasta que sobresalga aproximadamente 20m. 7.
- Página 48 8. separar el conjunto del conector eléctrico situado en la base. 9. Quite los tornillos de la placa (H) con la pieza de conexión (D) y retire la placa de embocadura.
- Página 49 10. Ahora suba el cuerpo de la campana a los puntos de suspensión (G) que cuelgan del techo y fíjelos con la arandela y la tuerca. 11. Conecte la placa de la embocadura y el conducto de escape y los tornillos cuerpo de la campana.
- Página 50 14. Prueba de funcionamiento! Si sale mensaje de error en la cubierta del panel de control deberá ser reseteado! Desconecte min. 10 seg. el fusible Instrucciones de instalación (Con tubo lateral, varillas roscadas)
-
Página 51: Cambio Salida De Humos Rectangular
Cambio salida de humos rectangular (con salida lateral A-Versión) - Página 52 Cambio salida de humos rectangular Cambio salida de humos + Giro del motor (B-Versión, cambiar sólo pieza secundaria externa)
-
Página 53: Eliminación Residuos
Eliminación residuos Embalaje El embalaje del aparato es reciclable. Para el embalaje se utiliza cartón y polietileno expandido. Estos materiales deben ser eliminados según la normativa vigente de protección del medio ambiente y las ordenanzas municipales correspondientes. Campana Su municipio le informará sobre la normativa de protección de medio ambiente para la correcta eliminación de aparatos electrodomésticos.
