Manual de Grundfos SQFlex
Contenido

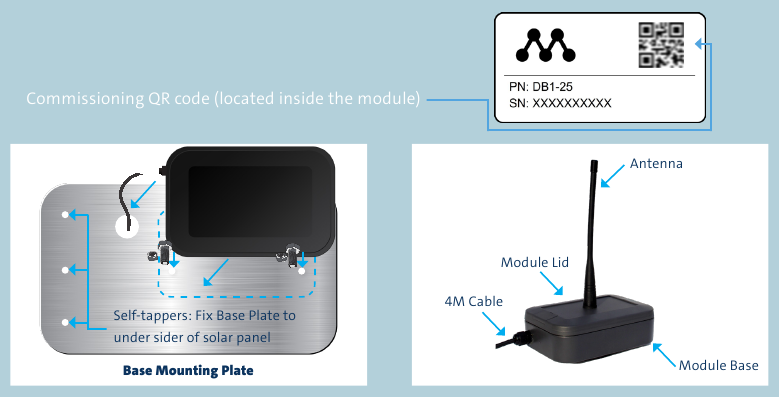

EN LA CAJA

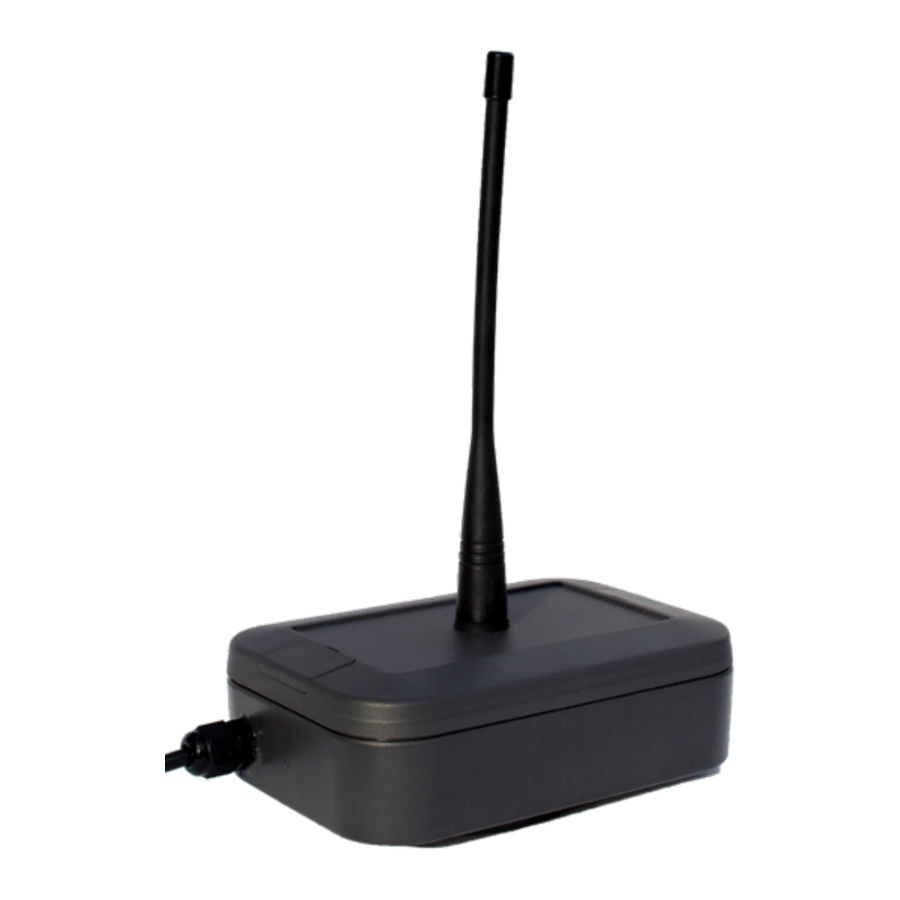

- Módulo y cable Grundfos Solar Connect
- Antena del módulo de bomba
- Soporte de montaje pretaladrado
- X2 baterías AA instaladas
- Código QR de puesta en marcha (ubicado dentro del módulo)
PUESTA EN MARCHA (10/MINS)
Usuario existente: Comience en el Paso 7.
Se requiere servicio móvil o wifi: para la descarga y puesta en marcha de la aplicación
Puede tardar hasta 24 horas en recibir datos, desde el inicio.
- Desde APP Store: Descargue Grundfos Solar Connect (IOS y Android)
- Nuevo usuario: Pulse "Sign Up" (Registrarse) para crear una nueva cuenta de usuario. Tras el registro, se enviará un código de 6 dígitos a su correo electrónico. Introduzca el código en la aplicación y, a continuación, Pulse: "Confirm" (Confirmar)
- Nuevo usuario: Pulse: "Update Subscription" (Actualizar suscripción). Introduzca una tarjeta de crédito (Master/Visa) y, a continuación, Pulse: "Subscribe" (Suscribirse)
- Nuevo usuario: Pulse "SETUP A DEVICE" (CONFIGURAR UN DISPOSITIVO) y, a continuación, pulse "Next" (Siguiente) y elija el tipo de dispositivo. Pulse: "Pump or Tank Module" (Módulo de bomba o depósito)
- Nuevo usuario: Confirme la suscripción para el dispositivo seleccionado y, a continuación, Pulse: "Update Subscription" (Actualizar suscripción)
- Nuevo usuario: Vaya al Paso 8
- Usuario existente: Inicie sesión y Pulse: "Add New" (Añadir nuevo) (arriba a la derecha en la pantalla de inicio)
Pulse: Next (Siguiente) e introduzca el dispositivo que va a añadir: Pulse: "Tank Module" (Módulo de depósito) o "Pump Module" (Módulo de bomba) Pulse: Update Subscription (Actualizar suscripción) - Pulse: "Scan QR Code" (Escanear código QR) (adhesivo del interior del dispositivo) o introduzca el código manualmente.
- Pulse: "SAVE" (GUARDAR), situado en la parte superior derecha de la pantalla. El dispositivo ya está emparejado y listo para transmitir datos
- Introduzca la información del sitio: Nombre del sitio, vincule un módulo de depósito o cree/añada a un grupo (sitio múltiple)
- Pulse: "Done" (Hecho) y, a continuación, Pulse "Start or Skip" (Iniciar u omitir): Tutorial. (Tutorial de 3 pasos)
- Pulse: "I'm Ready" (Estoy listo). Esto le llevará a la pantalla de inicio para seleccionar el sitio que acaba de crear
- Localice y Pulse en el sitio: Para ver los datos
- Establezca los "Alert Thresholds" (Umbrales de alerta): Volumen de agua, tensión fotovoltaica, potencia de entrada y corriente de entrada
INSTALACIÓN
- El módulo debe colocarse en posición vertical con una antena apuntando directamente al cielo.
- Asegúrese de que no haya metal, hormigón ni ninguna otra estructura que bloquee la señal, incluidos árboles y edificios.
- Saque el módulo y la bolsa de tornillos de la caja

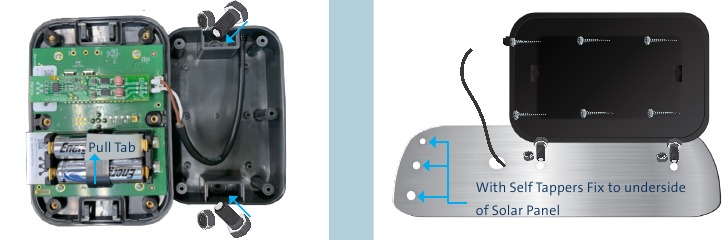

- Retire con cuidado la tapa de la base, procurando no dañar la terminación del cable.
- Retire la lengüeta entre la batería y el terminal, la unidad ya está lista para transmitir.
- Vuelva a colocar la tapa e introduzca los tornillos desde la parte inferior de la base.
- Retire la placa de montaje de la parte inferior de la caja
- Pase el cable por el orificio redondo de la parte superior de la placa de montaje
- Fije el módulo a la placa de montaje:
- Levante las tapas de los tornillos de la tapa e introduzca los pernos
- Introduzca estos pernos a través de la placa de montaje y apriete las tuercas
- Atornille la placa de montaje a la parte inferior del bastidor solar a través de los tres orificios pretaladrados, recordando que el cable tiene sólo 4 m de longitud y debe llegar al punto de conexión del terminal CIU903 (los tornillos autorroscantes no están incluidos).
- Atornille la antena a la tapa del módulo
- Dirija el cable de vuelta al punto de conexión del CIU903
- Es importante proteger el cable de alimañas y animales salvajes
Para obtener más información, visite www.grundfos.com/au/campaign/solar-connect
