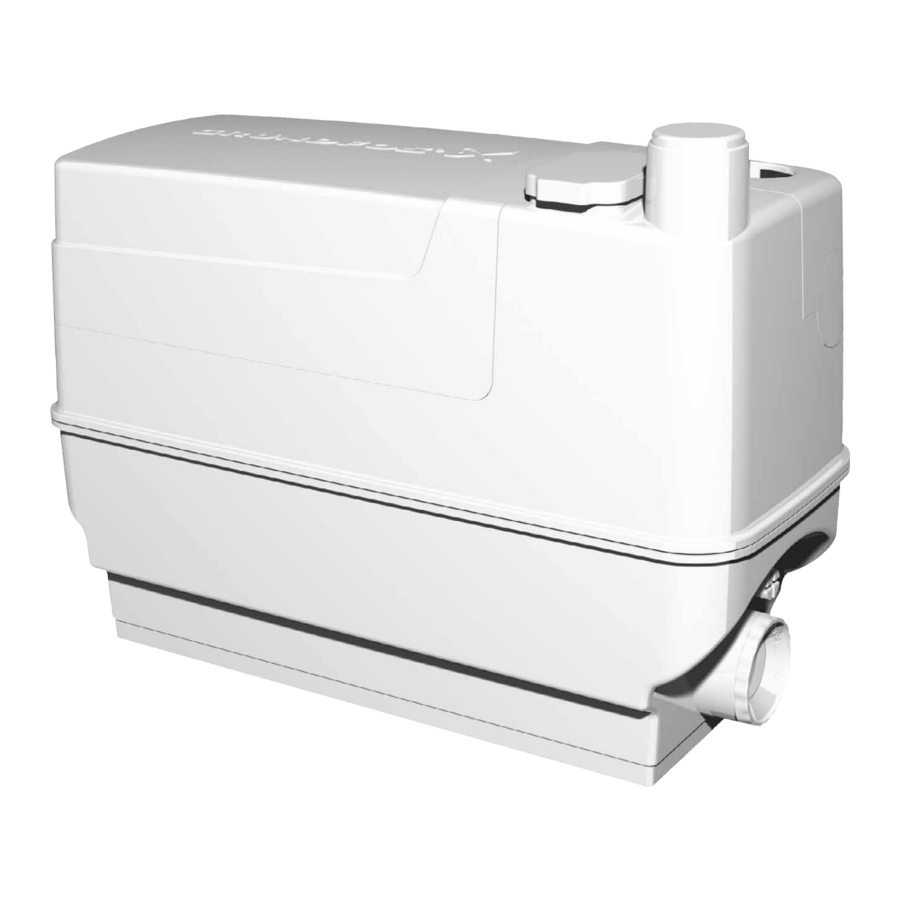

Manual de GRUNDFOS Sololift2 C-3

Símbolos utilizados en este documento

Si no se siguen estas instrucciones de seguridad, pueden producirse lesiones personales.

La superficie del producto puede estar tan caliente que puede causar quemaduras o lesiones personales.

Si no se siguen estas instrucciones de seguridad, puede producirse un mal funcionamiento o daños en el equipo.
Nota
Notas o instrucciones que facilitan el trabajo y garantizan un funcionamiento seguro.

Descripción general

La C-3 es una estación elevadora automática pequeña y compacta adecuada para bombear aguas residuales grises de lugares donde no se pueden conducir directamente al alcantarillado por medio de una pendiente descendente natural.

Si va a estar fuera durante un período prolongado (p. ej., vacaciones), le recomendamos que cierre el suministro de agua a las unidades a las que da servicio la estación elevadora.

Aplicaciones

El producto es adecuado para bombear aguas residuales grises de una lavadora, lavavajillas, fregadero de cocina, bañera, ducha o descalcificadores de agua.
Nota
El producto debe fijarse al suelo para evitar que se levante y gire.

Líquidos bombeados

Aguas residuales grises hasta 90 °C.
Salmuera de descalcificadores de agua con una temperatura máxima de 20 °C y un máximo del 15 % de sal. Líquidos ordinarios para la limpieza de los aparatos conectados. Valor de pH: 4-10.

El producto no debe bombear productos químicos o disolventes agresivos. Consulte la guía rápida.

Instalación

No tire ni levante el producto por el cable de alimentación.
Nota
Le recomendamos encarecidamente que instale un dispositivo de alarma LC A2 (accesorio) si una lavadora, un lavavajillas, una bañera o una ducha están conectados a la estación elevadora.
El LC A2 emitirá una alarma acústica y apagará la lavadora o el lavavajillas si el nivel del agua en el depósito es demasiado alto.
El producto debe ser accesible para el mantenimiento y la reparación.
El producto debe colocarse en una habitación libre de heladas para evitar que el líquido bombeado se congele.
Asegúrese de que todas las tuberías externas estén debidamente aisladas.
Nota
La tubería de salida debe estar hecha de material rígido, como cobre, o de PVC rígido con juntas soldadas con disolvente.
Para evitar la transmisión de vibraciones a los edificios, asegúrese de que la tubería esté bien fijada y de que los accesorios no se puedan mover y no estén en contacto con las partes del edificio.

Conexión eléctrica

Asegúrese de que el producto sea adecuado para el voltaje de suministro y la frecuencia disponibles en el lugar de instalación.
La conexión eléctrica debe realizarse de acuerdo con las normativas locales.

El producto debe estar conectado a tierra. La conexión a tierra de protección de la toma de corriente debe estar conectada a la conexión a tierra de protección de la bomba. Por lo tanto, el enchufe debe tener el mismo sistema de conexión PE que el de la toma de corriente. Si no es así, utilice un adaptador adecuado.
La instalación debe incluir un disyuntor de fuga a tierra para la protección contra corrientes de fuga a tierra. Esto garantiza la protección al usar un enchufe Schuko u otro enchufe con clavija de tierra.

El producto debe conectarse a un interruptor de red con una separación mínima de los contactos de 3 mm en todos los polos.
El interruptor térmico corta el motor en caso de sobretemperatura y lo vuelve a conectar automáticamente después de enfriarse.

Servicio

El producto solo debe ser reparado por personal de servicio capacitado.
Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, el socio de servicio del fabricante o una persona igualmente cualificada.
Para garantizar un funcionamiento seguro y fiable, utilice siempre piezas de repuesto originales de Grundfos.
Para los kits de servicio, consulte www.productselection.grundfos.com.
Nota
El producto debe limpiarse a fondo antes de devolverlo para su reparación. De lo contrario, la garantía quedará anulada.

Documentación de servicio

La documentación de servicio está disponible en www.productselection.grundfos.com.
Nota
Si tiene alguna pregunta, póngase en contacto con la empresa o el taller de servicio de Grundfos más cercano.

Mantenimiento

La estación elevadora no requiere ningún mantenimiento especial, pero le recomendamos que compruebe el funcionamiento y las conexiones de las tuberías al menos una vez al año.
Nota
Si la estación elevadora está conectada a una lavadora o a un fregadero de cocina, le recomendamos que compruebe la unidad del interruptor de flotador cada seis meses para detectar fibras y grasa.
Cambie el filtro de carbón una vez al año. Consulte la sección Instrucciones de servicio.

Instrucciones de servicio

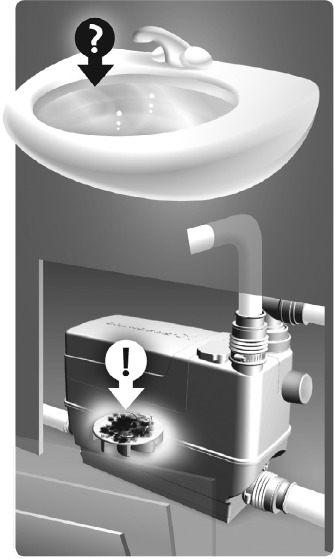

Gracias al diseño del producto, el servicio es fácil en caso de mal funcionamiento o bomba bloqueada.
El producto puede contener agua caliente.
¡La superficie del producto puede estar tan caliente que puede causar quemaduras o lesiones personales!

Antes de realizar cualquier trabajo de servicio, retire el fusible, desenchufe el enchufe o desconecte la fuente de alimentación. Asegúrese de que la fuente de alimentación no se pueda encender accidentalmente.
Todas las piezas giratorias deben haber dejado de moverse.
El producto solo debe ser reparado por personal de servicio capacitado.

1. Impulsor atascado

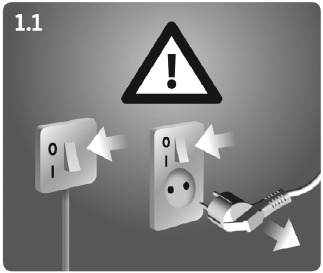

   1. Desconecte la fuente de alimentación.

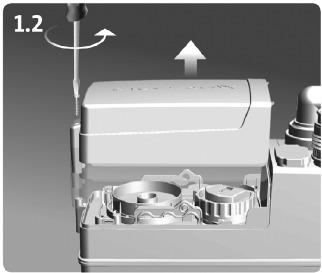

   2. Desenrosque la cubierta.

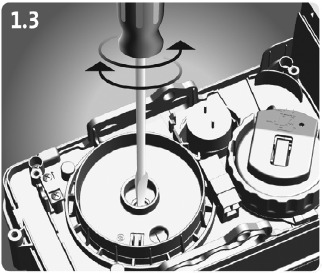

   3. Gire el eje del motor hacia la derecha y hacia la izquierda con un destornillador insertado en la ranura del extremo del eje para liberar el impulsor de la suciedad.

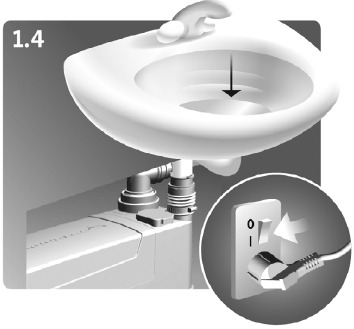

   4. Coloque la cubierta y encienda la fuente de alimentación para comprobar si el impulsor puede girar libremente.

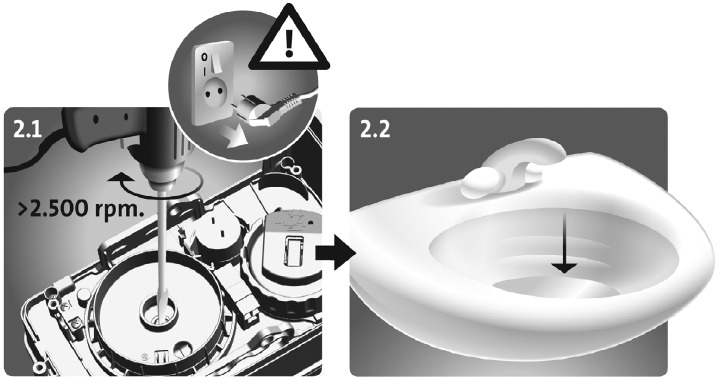

2. Funcionamiento mediante un taladro eléctrico
   1. Si el producto no puede funcionar con energía eléctrica, desconecte la fuente de alimentación y vacíe el depósito mediante un taladro eléctrico.

3. Cuerpo extraño en el depósito

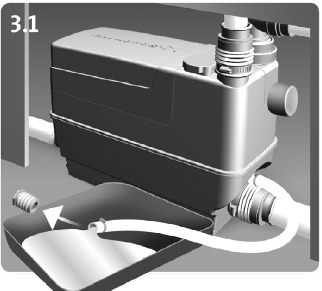

   1. Si el nivel del agua en el depósito está por encima de la brida del motor, desconecte la fuente de alimentación y drene el depósito mediante la manguera de drenaje.

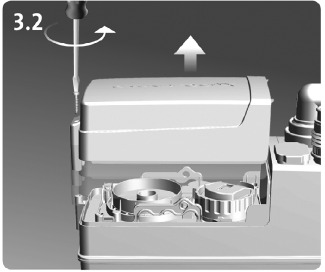

   2. Desenrosque la cubierta.

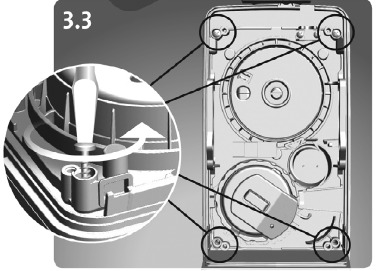

   3. Retire los cuatro tornillos de la brida del motor.

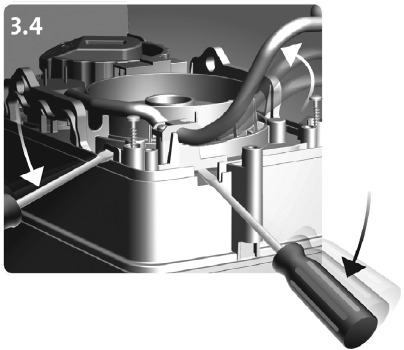

   4. Levante la brida del motor para reducir la compresión de la junta tórica. Inserte un destornillador en la muesca debajo del cable de alimentación y presiónelo hacia abajo.

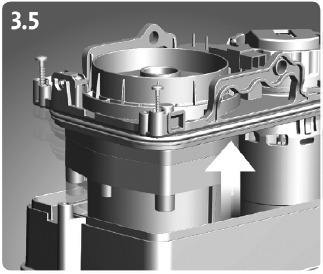

   5. Levante toda la unidad motor-bomba por las asas.

      Nota
      Levante la unidad verticalmente antes de inclinarla.

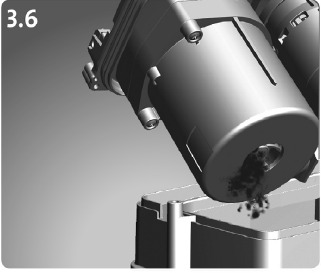

   6. Compruebe y limpie el impulsor, el tubo protector del interruptor de flotador y el depósito.

      Nota
      Compruebe que el interruptor de flotador funciona correctamente antes de colocar la cubierta.
4. Tubo del interruptor de flotador bloqueado
   Nota
   La unidad del interruptor de flotador se puede quitar por separado.
   Si el nivel del agua en el depósito está por encima de la brida del motor, desconecte la fuente de alimentación y drene el depósito mediante la manguera de drenaje. Consulte 3.1.

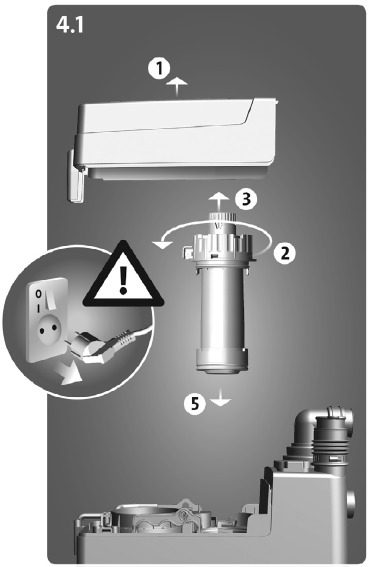

   1.
      Desenrosque la cubierta.
      Gire el acoplamiento de bayoneta 10 ° en el sentido de las agujas del reloj.
      Extraiga la unidad del interruptor de flotador.
      Presione las dos pestañas del tubo protector.
      Tire hacia abajo del tubo protector.

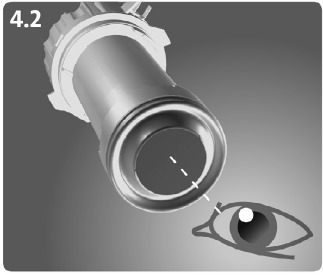

   2. Compruebe y limpie el tubo del interruptor de flotador.

      Nota
      Compruebe que el interruptor de flotador funciona correctamente antes de colocar la cubierta.
      Nota
      Lubrique el asiento de la junta tórica del interruptor de flotador en la brida del motor para facilitar la colocación.

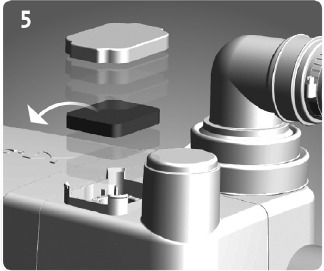

5. Filtro de carbón

   1. Reemplace el filtro de carbón una vez al año para garantizar una función de filtro suficiente.
      Nota
      En lugar de utilizar un filtro de carbón, Sololift también se puede ventilar a través de una tubería de ventilación. En este caso, se necesita una válvula de ventilación. Número de producto: 98059587.

Datos técnicos

Tensión de alimentación
1 x 220-240 V - 10 %/+ 6 %, 50 Hz.
Consumo de energía
640 W.
Factor de potencia
Cos φ 0,66/0,90.
Velocidad
2800 min^-1.
Corriente nominal
3,1 A.
Clase de aislamiento
F.
Nivel de ruido
< 70 dB(A) a 12050-2.
Caudal
Máx. 204 l/min.
Presión del sistema
Altura de bombeo máx.: 8,0 m.
Altura máxima del sistema: 6,0 m.
Nota
La presión del sistema no debe superar los 6 m de altura para garantizar un drenaje suficiente de los aparatos sanitarios conectados.
Cable de alimentación
1,2 m, 0,75 mm² (H05VV-F-3G).
Peso neto
6,6 kg.
Niveles de arranque y parada
Nivel de arranque 1: 65 mm por encima del nivel del suelo.
Nivel de arranque 2: 115 mm por encima del nivel del suelo.
Nivel de parada: 35 mm por encima del nivel del suelo.
Temperatura del líquido
75 °C continuamente (90 °C durante 30 minutos).
Salmuera de un descalcificador de agua: máximo 20 °C.
Salmuera
Máximo 15 % de sal.
Temperatura ambiente
+5 °C a +35 °C.
Servicio
S3 - 50 % - 1 minuto (30 segundos encendido; 30 segundos apagado).

Localización de averías

Retire el fusible, desenchufe el enchufe o desconecte la fuente de alimentación. Asegúrese de que la fuente de alimentación no se pueda encender accidentalmente.
Todas las piezas giratorias deben haber dejado de moverse.
El producto solo debe ser reparado por personal de servicio capacitado.
Consulte también la sección Instrucciones de servicio.
